CATV Modulator 16 kanaler
CATV-modulator 16 kanaler

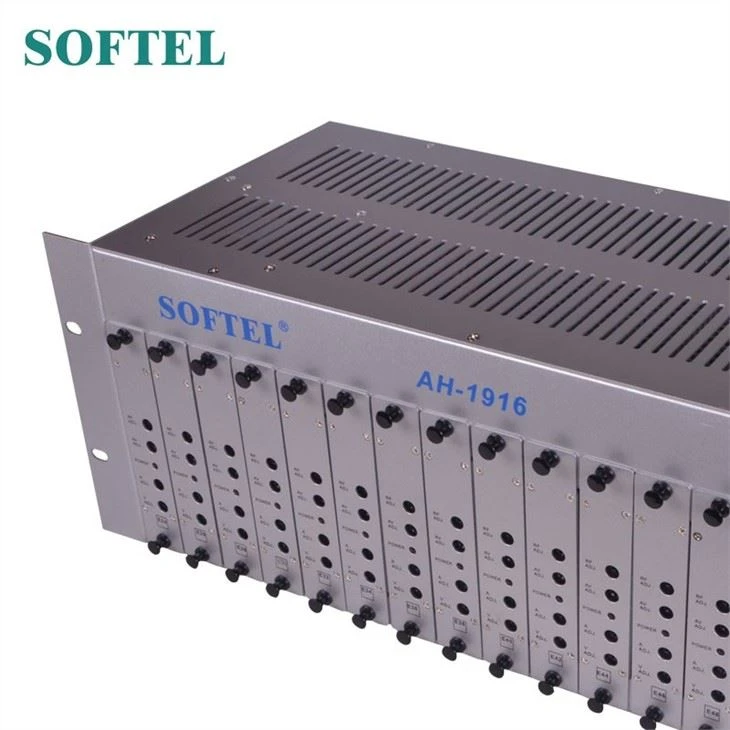

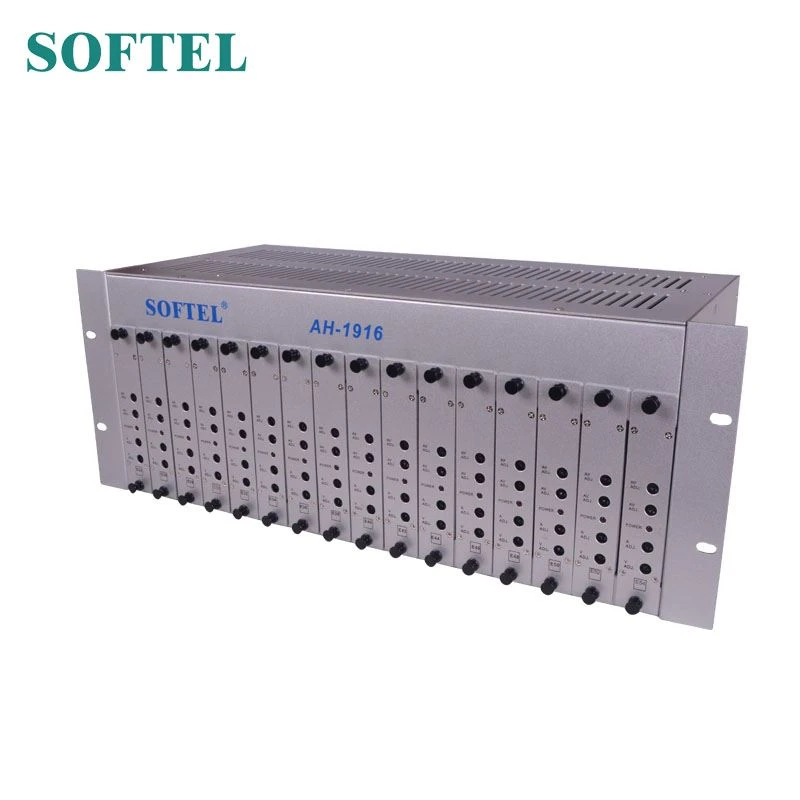

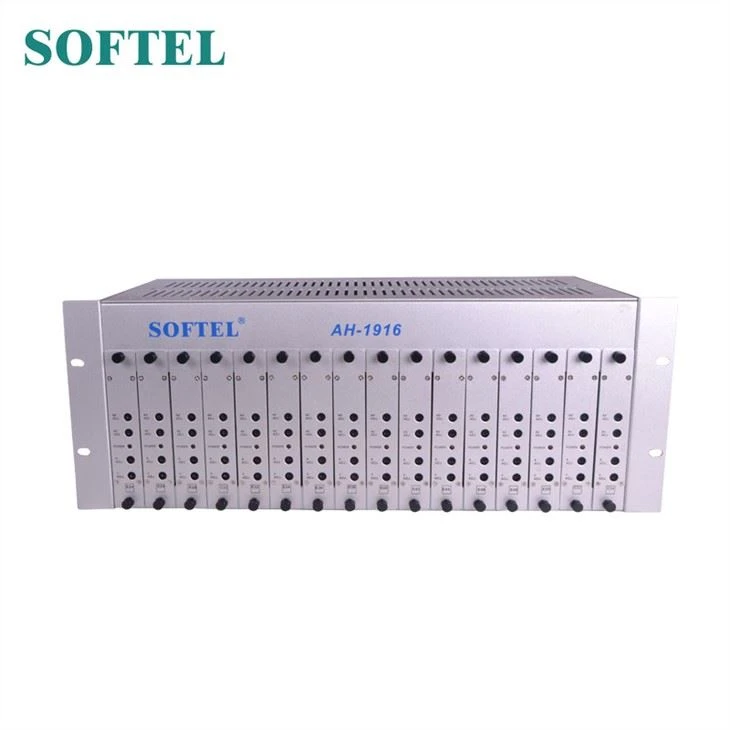

CATV-modulator 16 kanaler är ett 4RU rackmonterat chassi som möjliggör installation av upp till 16 delar mikroprocessorstyrda fasta mini-modulatorer. Den inbyggda aktiva kombineraren eliminerar onödiga kablar och potentiella anslutningsproblem och säkerställer hög uteffekt. Alla modulatorkort är perfekta fabriksinställda på önskade kanaler och korrekt förskjutning.
FUNKTIONER för CATV-modulator 16 kanaler
1. den vestigiala sidobandsselektiviteten tillåter underhållsfri intilliggande kanalkonfiguration
2. två kylfläktar för lång livslängd
3.45dBmV kombinationsutgångsnivå, inget extra kombinationsbehov
4. SAW (yta akustisk våg) filtrering på IF för överlägsen i band C / N
5.Frontpanelens åtkomstkontroller möjliggör enkel installation
6.Tillgänglig i NTSC- eller PAL-konfigurationer
Specifikation av catv modulator 24 kanaler
Chassi | ||
RF | Frekvensomfång | 45 ~ 860 MHz |
OutputConnector | F-kontakt | |
Utgångsnivå | 105 dBµV (Adj.) | |
Testpunkt | -20 dB | |
Isolationsport till port | ≥ 35 dB | |
Returförlust | ≥ 12 dB | |
Få | + 8dB | |
GENERAL | Modulator kapacitet | 16 |
Ingångsspänningsområde | 110V eller 220V | |
Kylfläkt | 2 | |
Konsumtion | 57W (fullastad) | |
Dimensionera | 42 * 17 * 20 cm | |
Nettovikt | 10 kg (fullastad) | |
Fraktvikt | 3,7 KG (endast chassi) | |
| 11 KG (fullastad) | ||
Förpackningstorlek | 53 * 30 * 24 cm | |
| Modulator-kort | ||
RF | Utgångsfrekvens | 45 ~ 860 MHz |
Utgångsnivå | 113dBµV (Adj.) | |
Utgångskontakt | FCanslutning | |
A / VRatio | -11 ~ -18dB (adj.) | |
Frekvensstabilitet | ± 5KHz | |
Videoingångsnivå | 0,6-1,5Vp-p (87,5% modulering) | |
Videoingångskontakt | YellowRCA | |
Ljudingångsnivå | 1Vp-p (25KHz Dev.) | |
Ljudingångskontakt | Vit RCA | |
ALLMÄN | Spänning | DC 5V |

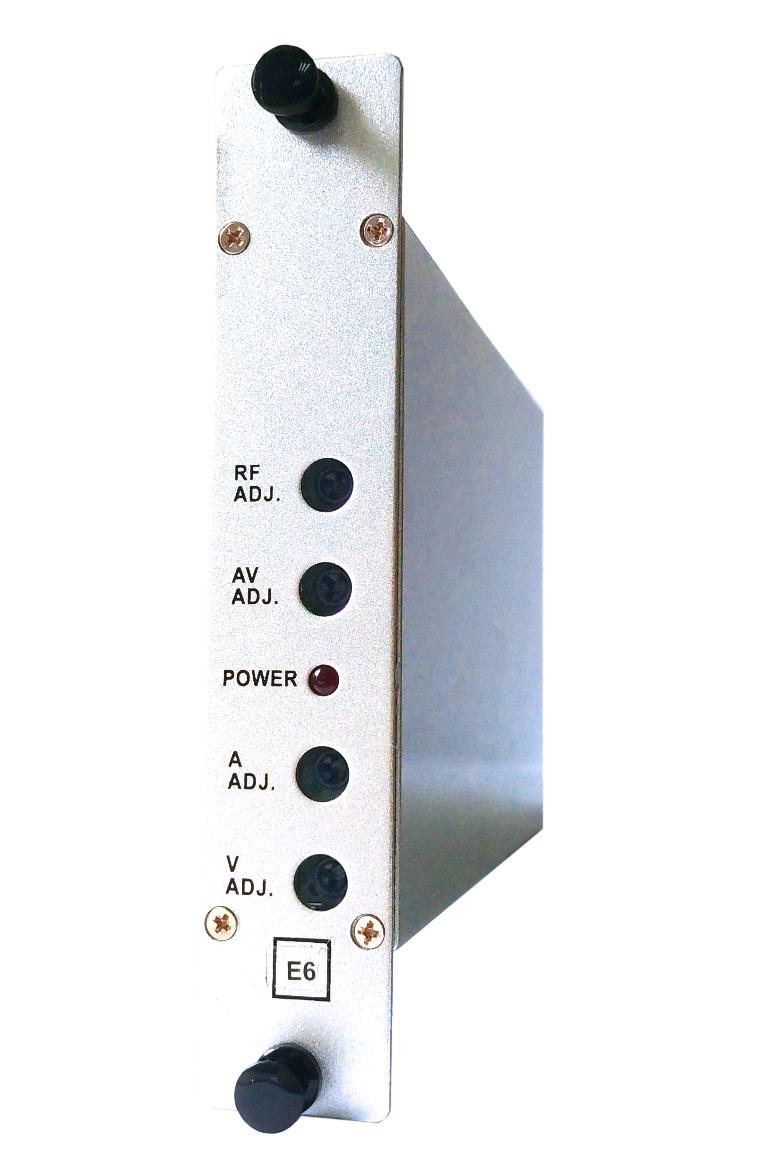

1.Knapp
Håll modulatorkortet i chassit
2.RF ADJ.
Justering för utgångsnivå. Kontrollen är justerbar över ett 17dB-intervall. Vrid medurs för att höja nivån
3.AV ADJ.
Justera ljud- och bildförhållandet över 18 dB-intervallet. Ändra inte eftersom det är perfekt inställt på fabriken.
4. STRÖMINDIKATOR
Röd lysdiod tänds när strömmen slås på modulator
5. A ADJ.
Används för att justera avvikelsen för ljudmodulering. Vrid medurs för att öka avvikelsen.
6.V ADJ.
Denna kontroll justerar videomodulationsindexet som är inställt på 87,5%. Vrid medurs för att öka ljusstyrkan.
7. kanal etikett
För att ange kanalnamnet
