Utomhus RF-förstärkare

En avstämbar dubbelriktad RF-förstärkare för utomhusbruk är en radiofrekvenssignalförstärkare designad för utomhusmiljöer. Den förbättrar inte bara den mottagna signalstyrkan, utan bearbetar också både uppströms och nedströms signaler, och har funktionen att justera förstärkningen för att anpassa sig till olika applikationsscenarier och behov.

Skicka förfrågan

produkt introduktion

Används lämpligt för dubbelriktad överföring (kan reserveras) och signalutjämning av flerklassig trunköverföring eller högt erforderligt distributionsnät. Använd PHILIPS, NEC-importerade kraftdubbleringsmoduler. Ljudförförstärkare är en lågbrus mikrovågsrör push-pull-förstärkare för att säkerställa tillräcklig förstärkning. Den har 1 ingång och 2 utgångar, och varje anslutning har överströmsskydd. Utgångsgrenen eller distributionsförmågan kan ändras efter den. Dubbel utjämnare används, så det är enkelt och bekvämt att justera flerklasstransmissionens planhet. Dämpare och equalizer är plug-in, så att kunderna kan välja fast eller justerbar stil. Högtillförlitlig strömbrytare (eller linjär effekt) och strikt vattentät och anti-åskdesign säkerställer stadigt varaktigt arbete.

Huvudfunktioner hos RF-förstärkare utomhus
1. Signalförstärkning: öka effekten av den mottagna RF-signalen och förbättra signalkvaliteten.
2. Brusreducering: minska bruset i signalen och förbättra signal-brusförhållandet.
3. Utökad täckning: Utöka täckningen för trådlösa kommunikationssystem genom att förbättra signalstyrkan.
4. Justerbar förstärkning: Användare kan justera förstärkarens förstärkning enligt deras faktiska behov för att uppnå bästa prestanda.
5. Tvåvägsöverföring: Den stöder förstärkning av både upplänks- och nedlänkssignaler och är lämplig för tvåvägskommunikationssystem.

Specifikationer

Punkt	Enhet	Teknisk Parametrar
Framväxling
Frekvensintervall	MHz	47/54/85~862	47/54/85~750	47/54/85~550
Bedömd vinst	dB	Större än eller lika med 30	Större än eller lika med 30	Större än eller lika med 30
Flathet I Band	dB	±0.75
Nominell ingångsnivå	dBμV	72
Nominell utnivå	dBμV	102	102	102
Gain justerbar räckvidd	dB	Justerbar: 0~15dB, fast: 3,6,9, 12, 15
Lutningsjusterbart område	dB	Justerbar: 0~24dB, fast: 6,9, 12, 15, 18
Bullerfigur	dB	Mindre än eller lika med 12
CTB	dB	60
CSO	dB	60
Avkastningsförlust	dB	Större än eller lika med 14
Backväxellåda
Frekvensintervall	MHz	5~30/42/65 (eller specificerat av användaren)
Flathet I Band	dB	±0.75
Avkastningsförlust	dB	Större än eller lika med 14
Bedömd vinst	dB	0 eller 20 valda
MAX utgångsnivå	dBμV	Större än eller lika med 110
Gain justerbar räckvidd	dB	0~15
Lutningsjusterbart område	dB	0~10
Allmän svar
Strömspänning (50Hz)	V	A: ~(130-265) V, B:~(30-80)V ,C:~(90-130)V
Thunder Stroke	KV	5 (10/700μS)
Dimensionera	mm	270×215×118

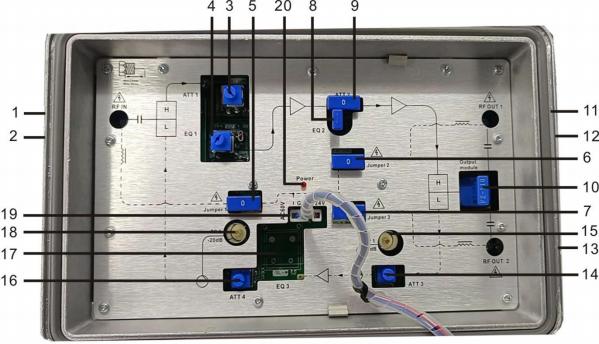

Strukturera Diagram

product-599-344

Strömkälla Spänning: ~220V(A), ~60V(B) ~110V(C)

1. RF-ingång	2. -20dB Input RF Test Port	3. Framåt ATT1
4. Framåt EQ1	5. Power Supply Pass Plug-in 1	6. Power Supply Pass Plug-in 2
7. Power Supply Pass Plug-in 3	8. EQ2 (-6dB)	9. Forward ATT Plug-in 2
10. Utgångskran eller splitter (valfritt)	11. RF-utgång 1	12.-30dB Output RF Test Port
13. RF-utgång 2	14. Omvänd ATT1	15. Omvänd RF-testport 1
16. Omvänd ATT2	17. Omvänd EQ	18. Omvänd RF-testport 2
19. Ingång för moderkortets strömförsörjning	20. Strömförsörjnings-LED
