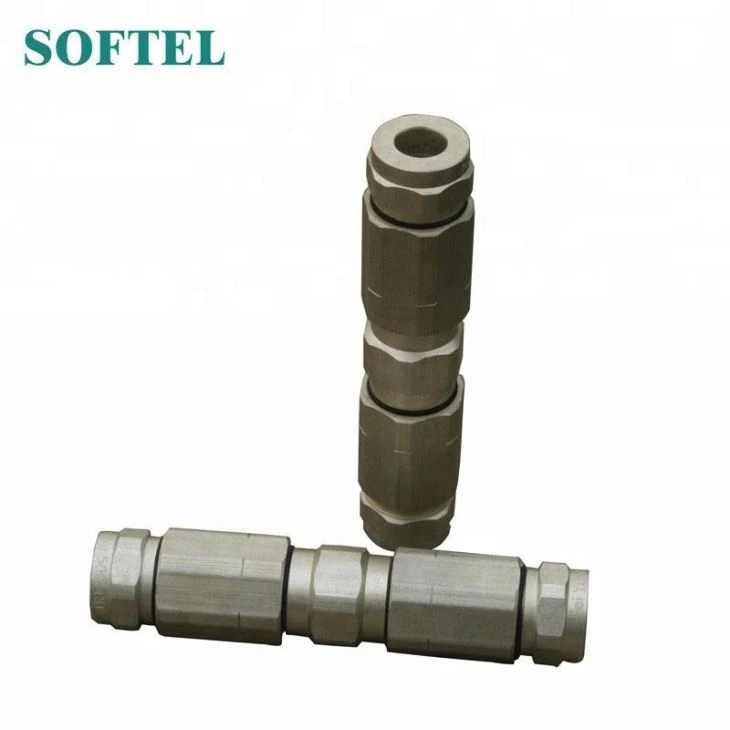

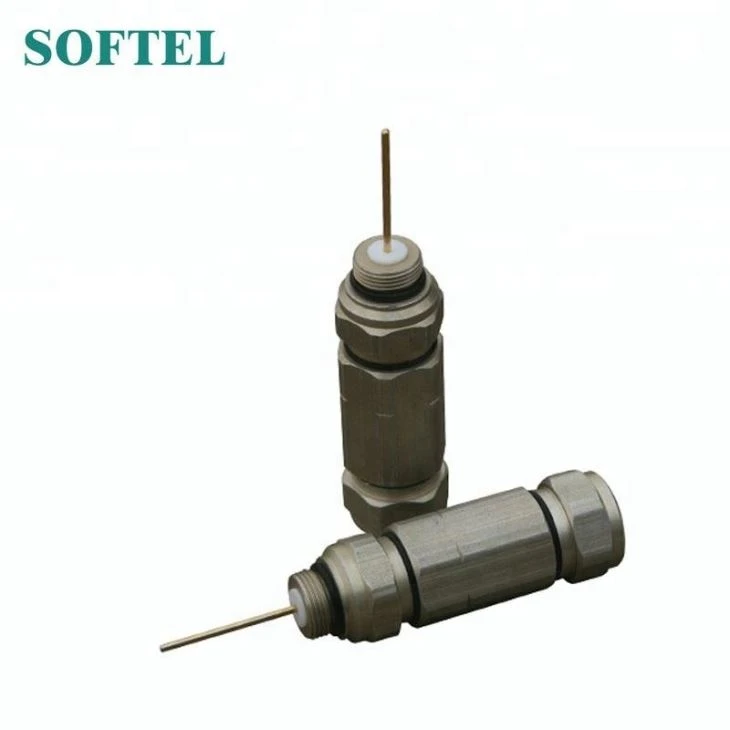

CATV RF Trunk Connector
CATV RF Trunk-kontaktdon av typen F används ofta i kabel-TV, MATV, CCTV och relaterade konsument-tv-produkter.
Funktioner
1. Hardline-kabel till portanslutningskontakter ger ett solidt gränssnitt samtidigt som impedansegenskaper bevaras
2. Bred bandbredd för användning i bredbandssystem
3. Mittstiftet "Trattguide" minskar installationstiden och gissningar i anslutning till kopplingen
4. Standard stiftlängd tillhandahåller alla krav på amplifiering och multitap
5. Skärguide för skårad mittledare säkerställer en exakt kabelcentralledarlängd
6. Hög returförlust för utmärkt prestanda för digital signal
7. Fast konstruktion och intergralhylsa ger optimal RG-skärmning
8. Anfallsmekanism för anslutning med hög retentionscentral
9. Överlägsen strömförmåga ger en miniumström på 20 Amp på alla kontakter och adaptrar
10. Mekanisationsmekanism med ingen vridning av mittledaren eliminerar radiell spänning och säkerställer jämn applicering utan kabelskada
11. O-ring tät, vattentätt
parametrar
Connector typeconnetc | 500 stiftkontakt | Vibration | 100 m / s2 (10 ~ 500 Hz) |
Frekvensomfång | DC ~ 1 GHz | Hållbarhet (parning) | ≥ 500 (cykler) |
Impedans | 75Ω | Temp.område | -25 ~ + 60 ° C |
Insättningsförlust | <0,3> | Material | Skal: aluminium |
Effektkapacitet | > 20 A | Inre ledare: Mässing, silverplätering | |
Ledaremotstånd | Internt ≤ 10 mΩ | ||
Externt ≤ 5 mΩ | Isolator: plast | ||
Isolerande motstånd | ≥ 1000 MΩ @ DC500V | O-ring: kiselgummi | |
Motståndskraftig spänning | 170V max | Tillämplig standard | IEC 60169-24 |
