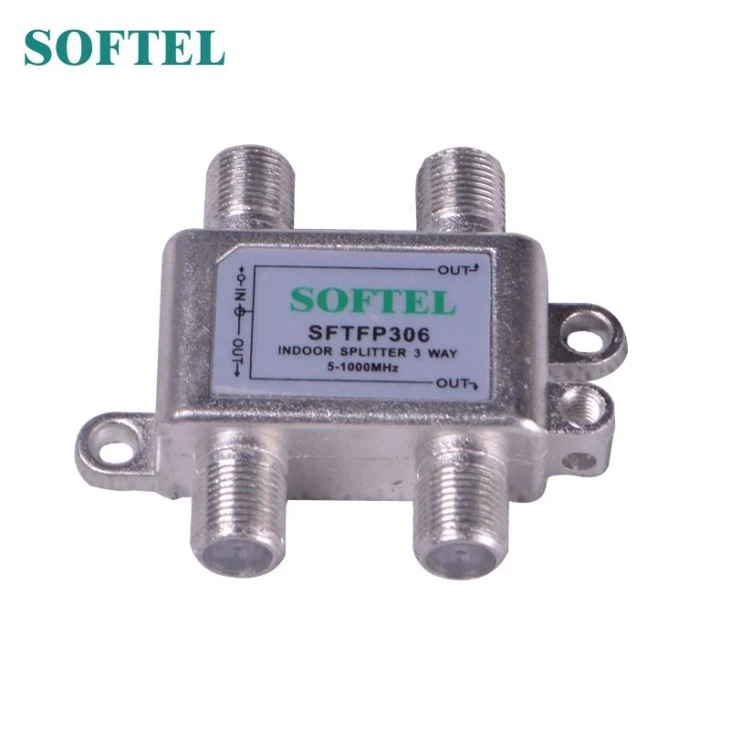

Inomhus RF-splitter

2 ~ 8 sätt tillgängliga
Tvåvägs transmission design
Mot spikar och ferritmättnad
Runda kontaktstift

Skicka förfrågan

produkt introduktion

Inomhus RF Splitter är en splitter / divider som delar upp signalen från en matningskabel i två och fler utsignaler.

Funktioner

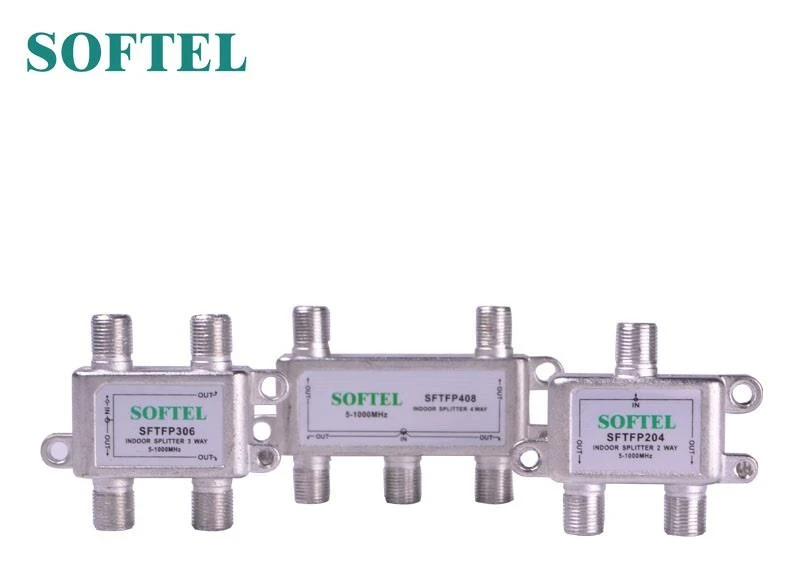

2 ~ 8 sätt tillgängliga

Tvåvägs transmission design

Mot spikar och ferritmättnad

Runda kontaktstift

Gjutning av zinklegering med nickelpläterad ytbehandling

Spraymålbehandling på ytan, antioxidation och ingen blekning av färg

Ansökan

Satellit CATV, HFC

Teknisk parameter

Artikel	2-vägs splitter	3-vägs splitter	3-vägs splitter	4-vägsdelare	6-vägsdelare	8-vägsdelare
Insättningsförlust	-dB (Max)
5 MHz - 47 MHz	3,5	3,5 / 6,9	5,8	6,9	9,3	10,3
48MHz - 450MHz	3,9	3,9 / 7,3	6,2	7,3	9,6	11,0
451 MHz - 750 MHz	3,9	3,9 / 7,5	6,5	7,5	9,9	11,5
751 MHz - 1000 MHz	4,1	4,0 / 8,0	7,0	8,0	11,0	12,5
Isoleringsförlust	-dB (Min.)
5 MHz - 47 MHz	22	25	25	25	25	25
48MHz - 450MHz	26	24	25	24	24	24
451 MHz - 750 MHz	22	23	24	23	22	22
751 MHz - 1000 MHz	22	21	22	21	21	21
Returförlust (IN / OUT)	-dB (Min.)
5 MHz - 47 MHz	20	18	18	18	18	18
48MHz - 450MHz	22	21	21	20	22	22
451 MHz - 750 MHz	20	21	21	20	20	20
751 MHz - 1000 MHz	20	18	18	18	18	18
Allmän information
Impedans	75 Ohms
RFI-skärmning	- 120 dB
intermodulation	bättre än -45dBmV
Testmiljö: Rumstemperatur: + 20 ℃
Andra krav:
1. Plastinsats i vit färg.
2. F-portens lock ska vara i klar vit färg
3. Jordningsskruven ska vara 4 x 12 mm i grön, 1/4 hex, öppen platt lucka, philips.
4. Fästskruven ska vara 4 x 18 mm i plåt, 1/4 hex, öppen platt lucka, Philips.
5. Huset ska vara ljust tennpläterat
6. Tråden på F-PORT använder 3/8 "-32 UNEF-2B.
7.500mA ström går från In till en av Out-portarna.
