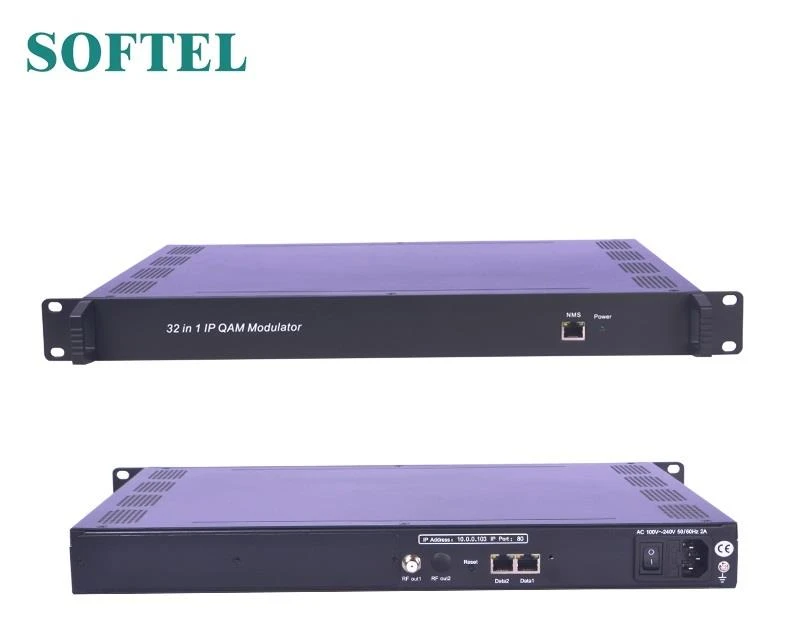

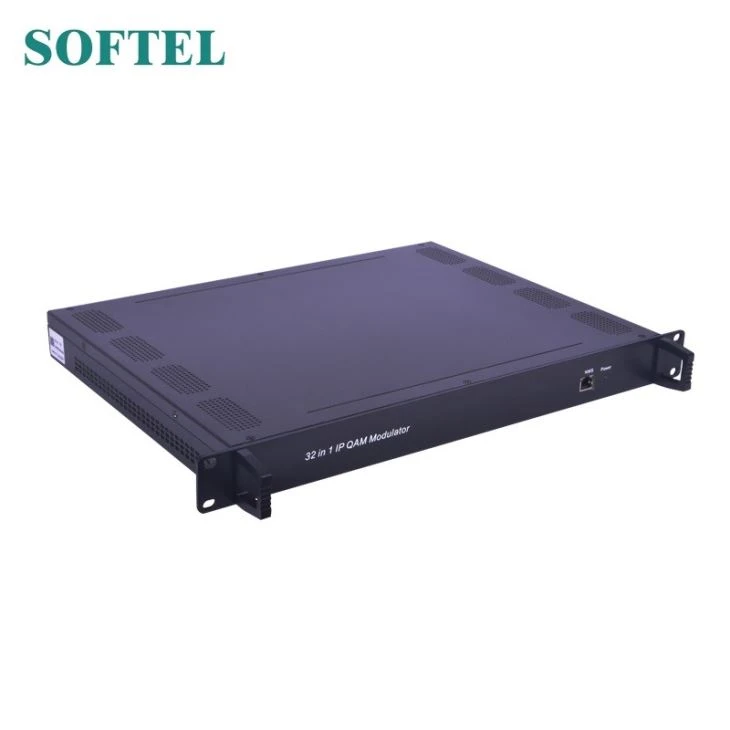

32 kanaler IP Qam-modulator
32 kanaler IP Qam Modulator SFT3332 har 32 multiplexeringskanaler, 32 krypteringskanaler och 32 QAM (DVB-C) moduleringskanaler och stöder webbaserad nätverkshantering. Det kännetecknas också av hög integrerad nivå, hög prestanda och låga kostnader.
Karakteristisk
2 GE-ingång, Data1 och Data2 (SFP-gränssnitt tillval)
Stöder upp till 1024 kanaler TS över UDP / RTP, unicast och multicast, IGMP v2 \ v3
Max 840 Mbps för varje GE-ingång
Stödjer exakt PCR-justering / CA-filtrering, PID-omappning och PSI / SI-redigering
Stöder upp till 256 PIDS-omappning per kanal
Stöd 32 multiplexerad eller krypterad TS över UDP / RTP / RTSP-utgång
32 icke-intilliggande QAM-bärare utgång, kompatibel med DVB-C (EN 300 429) och ITU-T J.83 A / B
Stöder RS-kodning (204,188)
Teknisk parameter
Inmatning | Inmatning | 512 × 2 IP-ingång, 2 * 100 / 1000M Ethernet-port (SFP-gränssnitt tillval) | |
Transportprotokoll | TS över UDP / RTP, unicast och multicast, IGMP V2 / V3 | ||
Överföringshastighet | Max 840 Mbps för varje GE-ingång | ||
Mux | Inmatningskanal | 1024 | |
Utgångskanal | 32 | ||
Max PID | 256 per kanal | ||
funktioner | PID-omappning (auto / manuellt valfritt) | ||
PCR noggrann justering | |||
PSI / SI-tabell genererar automatiskt | |||
Scrambling | Max simulskryptera CA | 4 | |
Scramble Standard | ETR289, ETSI 101 197, ETSI 103 197 | ||
Förbindelse | Lokal / fjärranslutning | ||
Modulation | DVB-C Modulator Sectioon | J.83A | Konstellation: 16/32/64/128 / 256QAM |
Bandbredd: 8M | |||
J.83B | Konstellation: 64QAM / 256QAM | ||
Bandbredd: 6M | |||
QAM Channel | 32 icke-angränsande bärare | ||
Modulationsstandard | EN300 429 / ITU-T J.83A / B (DVB-C) | ||
Symbolhastighet | 5,0 ~ 7,0 Msps, steg 1ksps | ||
Konstellation | 16, 32, 64, 128, 256QAM | ||
FEC | RS (204, 188) | ||
RF-utgång | Gränssnitt | 1 F-typ utgångsport för 32 bärare, 75Ω | |
RF Range | 50 ~ 960 MHz, 1 kHz steg | ||
Utgångsnivå | -20dBm ~ + 10dBm (87 ~ 117dbµV), steg 0,1dB | ||
MER | ≥ 40 dB | ||
TS-utgång | 32 IP-utgångar via UDP / RTP / RTSP, unicast / multicast, 2 * 100 / 1000M Ethernet-portar (SFP) | ||
Systemet | NMS-stödjande programvara (NMS) | ||
Allmän | DEMISSION | 420 mm × 440 mm × 44,5 mm (BxLxH) | |
Temperatur | 0 ~ 45 ℃ (drift), -20 ~ 80 ℃ (lagring) | ||
Strömförsörjning | AC 100V ± 10%, 50 / 60Hz eller AC 220V ± 10%, 50 / 60Hz | ||
Felsökning
SOFTELs ISO9001 kvalitetssäkringssystem har godkänts av CQC-organisationen. För att garantera produktens kvalitet, pålitlighet och stabilitet. Alla Softel-produkter har godkänts för testning och inspektion innan fabriken skickas ut. Test- och inspektionsplanen omfattar redan alla optiska, elektroniska och mekaniska kriterier som har publicerats av Softel.
Följ noggrant driftsförhållandena för att förhindra potentiell fara.
Förebyggande åtgärd
Installera enheten på den plats där omgivningstemperaturen är mellan 0 och 45 ° C.
Försäkra dig om god ventilation för kylflänsen på bakpanelen och andra kylflänsborningar om det behövs.
Kontrollera ingångsspänningen inom strömförsörjningens arbetsområde och anslutningen är korrekt innan enheten slås på.
Kontroll av RF-utgångsnivån varierar inom det toleranta området om det är nödvändigt
Kontrollera att alla signalkablar är korrekt anslutna
Det är förbjudet att slå på / stänga av enheten ofta; intervallet mellan varje på- och avstängning måste överstiga 10 sekunder.
Förhållandena måste kopplas ur nätkabeln
Nätkabel eller uttag skadat.
Eventuell vätska strömmade in i enheten.
Alla saker orsakar kortslutning
Enhet i fuktig miljö
Enheten led av fysisk skada
Långtidsaktivitet.
Efter att ha startat och återställt till fabriksinställningen kan enheten fortfarande inte fungera korrekt.
