IP till ISDB T-modulator

Det är vår senaste Mux-moduleringsenhet. Med 6 multiplexeringskanaler och 6 (ISDB-Tb) moduleringskanaler, stöder den maximala 192 IP-ingångar via GE-portarna och 6 icke-angränsande bärare (50MHz ~ 960MHz) utgångar via RF-utgångsgränssnittet.

Skicka förfrågan

produkt introduktion

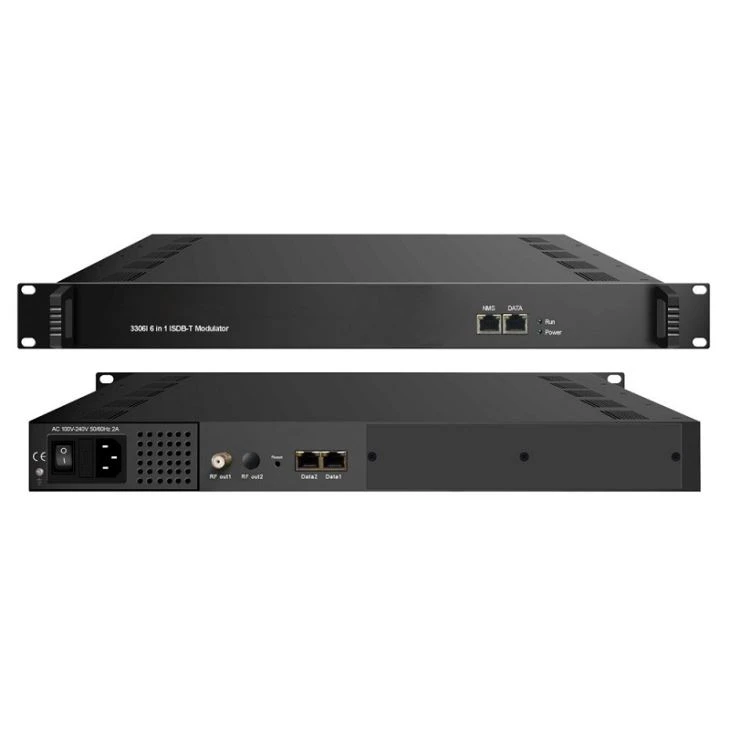

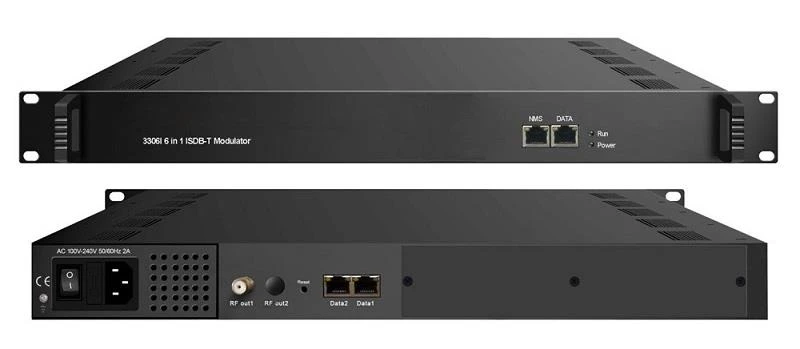

SFT3306I IP till ISDB T-modulator är vår senaste Mux-moduleringsenhet. Med 6 multiplexeringskanaler och 6 (ISDB-Tb) moduleringskanaler, stöder den maximala 192 IP-ingångar via GE-portarna och 6 icke-angränsande bärare (50MHz ~ 960MHz) utgångar via RF-utgångsgränssnittet. Denna IP till ISDB T-modulator är mycket anpassningsbar till ny generation DTV-sändningssystem.

Karakteristisk

2 GE-ingång, Data 1 och Data 2

Stöder upp till 192 IP-ingångar via UDP / RTP, unicast och multicast, IGMP v2 \ v3

Max 840 Mbps för varje GE-ingång

Stödjer exakt PCR-justering

Stöder CA PID-filtrering, omappning och PSI / SI-redigering

Stöder upp till 180 PIDS-omappning per kanal

Stöd 6 multiplexerad TS över UDP / RTP / RTSP-utgång

6 icke angränsande bärare utgång, kompatibel med ISDB-Tb (ARIB STD-B31)

Stöd webbaserad nätverkshantering

Specifikationer

Inmatning	32 × 6 IP-ingång, 1000M Ethernet-port
Transportprotokoll	TS över UDP / RTP, unicast och multicast, IGMP V2 / V3
Överföringshastighet	Max 840 Mbps för varje GE-ingång
Mux	Inmatningskanal	192
	Utgångskanal	6
	Max PID	180 per kanal
	funktioner	PID-omappning (auto / manuellt valfritt)
		PCR noggrann justering
		PSI / SI-tabell genererar automatiskt
Modulation parametrar	Standard	ARIB STD-B31
	Bandbredd	6M
	Konstellation	QPSK, 16QAM, 64QAM
	skyddsintervall	1/32, 1/16, 1/8, 1/4
	Sändningsläge	2K, 4K, 8K
	Kodfrekvens	1/2, 2/3, 3/4, 5/6, 7/8
	MER	≥40dB
	RF-frekvens	50 ~ 960 MHz, 1KHz steg
	RF-utgångsnivå	-20dBm ~ + 10dBm (87 ~ 117dbµV), steg 0,1dB
RF-utgång	Gränssnitt	1 F-typ utgångsport för 6 bärare, 75Ω impedans
RF-utgång	ACLR	-50 dBc
TS-utgång	6 IP-utgångar via UDP / RTP / RTSP, unicast / multicast, 1000M Ethernet-portar
Systemet	NMS-stödjande programvara (NMS)
Allmän	Dimensionera	420 mm × 440 mm × 44,5 mm (BxLxH)
	Vikt	3kg
	Temperatur	0 ~ 45 ℃ (drift), -20 ~ 80 ℃ (lagring)
	Strömförsörjning	AC 100V ± 10%, 50 / 60Hz eller AC 220V ± 10%, 50 / 60Hz
	Konsumtion	15,4 W
