1550 extern sändare
Sammanfattning
1550 Extern sändare använder extern modulator LiNbO3 med hög linearitet för att modulera signal. Det eliminerar Chirp Effect av 1550nm direktmoduleringslaser. På grund av att anta ägda systemoptimerade styrteknologi& genom att använda nyckeldelar av högsta kvalitet, uppnår maskinens teknikprestanda index standard för samma avancerade produkter i världen.

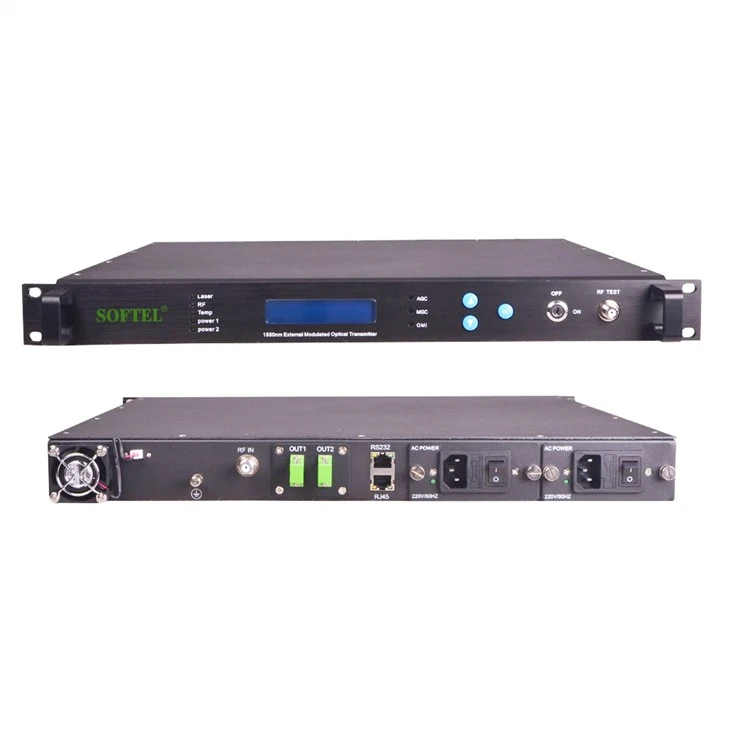

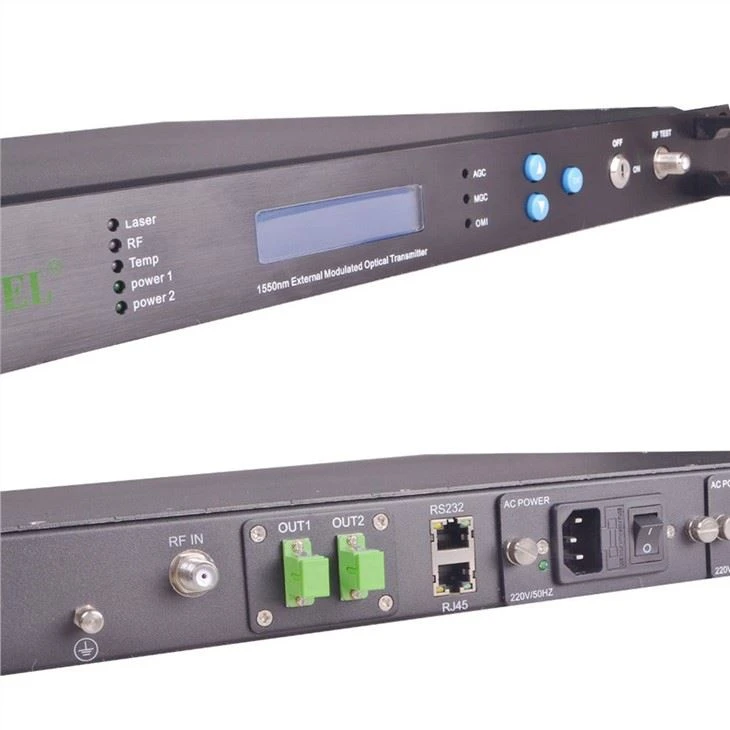

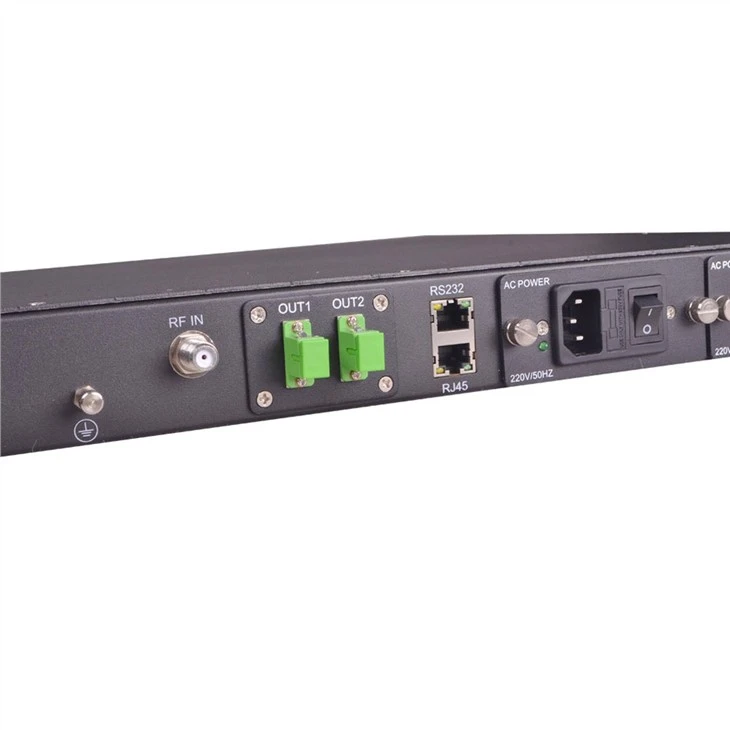

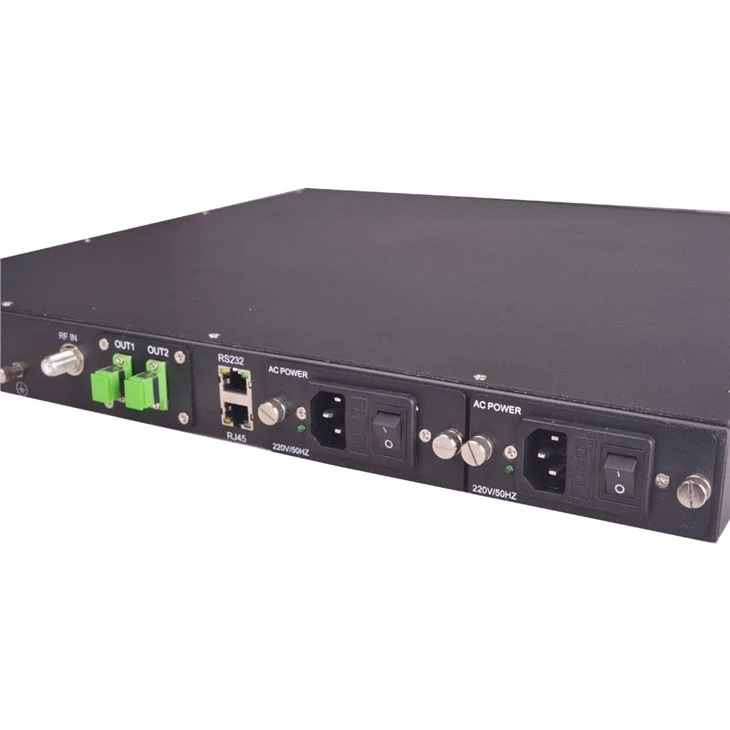

Optisk sändardisplay
Parameter för 1 utgång
Prestanda | Index | Tillägg | |||
Optisk funktion | Driftvåglängd | (Nm) | 1540~1563 | ||
| ITU-TG.692 | |||||
| Justerbart intervall för våglängd | (Nm) | ± 1,6 (± 200 GHz) | |||
| Våglängdjusterbart läge | ± 0,05 nm steg | ||||
| Linjebredd | (MHz) | ≤1 | FWHM (Δλ) | ||
| Sidofunktionsundertryckningsförhållande | (DB) | ≥45 | SMSR | ||
| Ekvivalent brusintensitet | (DB / Hz) | ≤-160 | RIN (20 ~ 1000 MHz) | ||
| Uteffekt | (DBm) | 1×5 | Valfritt 1 × 3, 1 × 6, 1 × 7 | ||
| Returförlust | (DB) | ≥55 | |||
| optisk fiberkontakt | SC / APC | Valfritt FC / APC, LC / APC | |||
RF funktion | Arbeta bandbredd | (MHz) | 47-862 | 47 ~ 1000, 47 ~ 1080 valfritt | |
| Ingångsnivå | (DBmV) | 18~28 | AGC | ||
| Flathet | (DB) | ≤±0.75 | 45 ~ 862 MHz | ||
| ≤±1.5 | 862 ~ 1000 MHz (valfritt) | ||||
| Returförlust | (DB) | GG gt; 16 | |||
| Ingångsimpedans | (Ω) | 75 | |||
| RF-port | F-hona | ||||
Länk funktion | Sänd kanal | PAL-D / 60CHPAL-D / 99CH | |||
| CNR1 | (DB) | ≥52 | ≥50.5 | Rygg mot rygg | |
| CNR2 | (DB) | ≥50.5 | ≥49 | 50Km optisk fiber, 0dBm ta emot | |
| CTB | (DB) | ≤-65 | ≤-65 | ||
| CSO | (DB) | ≤-65 | ≤-65 | ||
| SBS begränsar | (DBm) | 13 | |||
| Allmän funktion | SNMP-nätverkshanteringsgränssnitt | RJ45 | |||
| Kommunikationsgränssnitt | RS232 | ||||
| Strömförsörjning | (VAC) | 90~265 | 50 / 60Hz | ||
| (VDC) | -48 | 30~72 | |||
| Strömförbrukning | (W) | ≤50 | Enskild kraft fungerar | ||
| Driftstemp. | (°C) | 0~50 | Maskintemp. kontrollera automatiskt | ||
| Lagringstemperatur | (°C) | -40~85 | |||
| Drift relativ fuktighet | (%) | 5~95 | |||
| Storlek | (GG quot;) | 19×14.5×1.75 (W)x(D)x(H) | |||
Parameter för 2 utgångar
Prestanda | Index | |
| Våglängd ADJ. Räckvidd | (Nm) | ± 1,6 (± 200 GHz) |
| Våglängd ADJ. Läge | ± 0,05 nm steg | |
| Sidofunktionsundertryckningsförhållande | (DB) | ≥45 |
| Ekvivalent brusintensitet | (DB / Hz) | ≤-160 |
| Ingångsnivå | (DBmV) | 18~28 |
| Ingångsimpedans | (Ω) | 75 |
| RF-kontakt | F-hona | |
| SNMP NM-gränssnitt | RJ45 | |
| Kommunikationsgränssnitt | RS232 | |
| Linjebredd | (MHz) | Typ.=0,65 |
| Uteffekt | (DBm) | 2 * 3,2 * 5, 2 * 6, 2 * 7, 2 * 9, 2 * 10, 2 * 11 valfritt |
| Returförlust | (DB) | ≥50 |
