Catv Modulator 24 kanaler

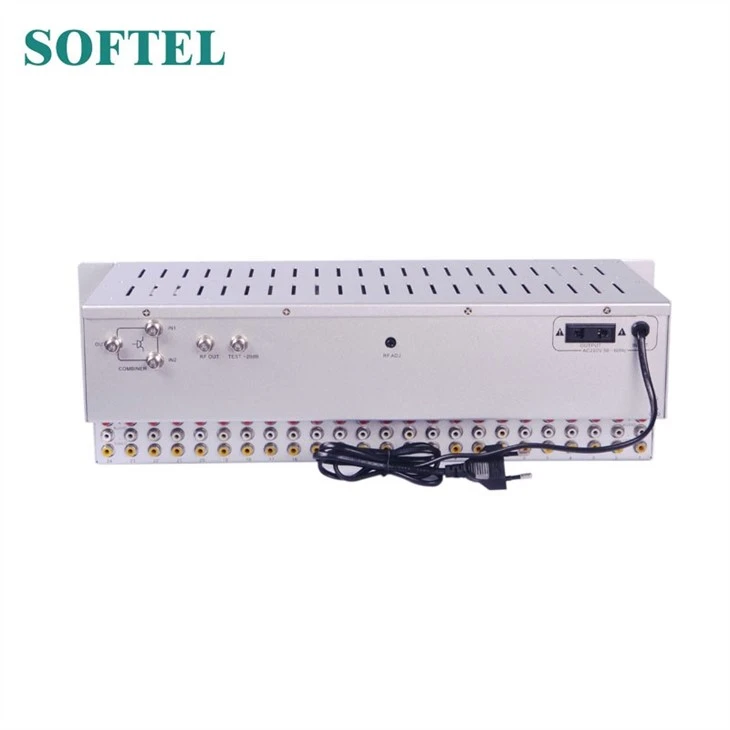

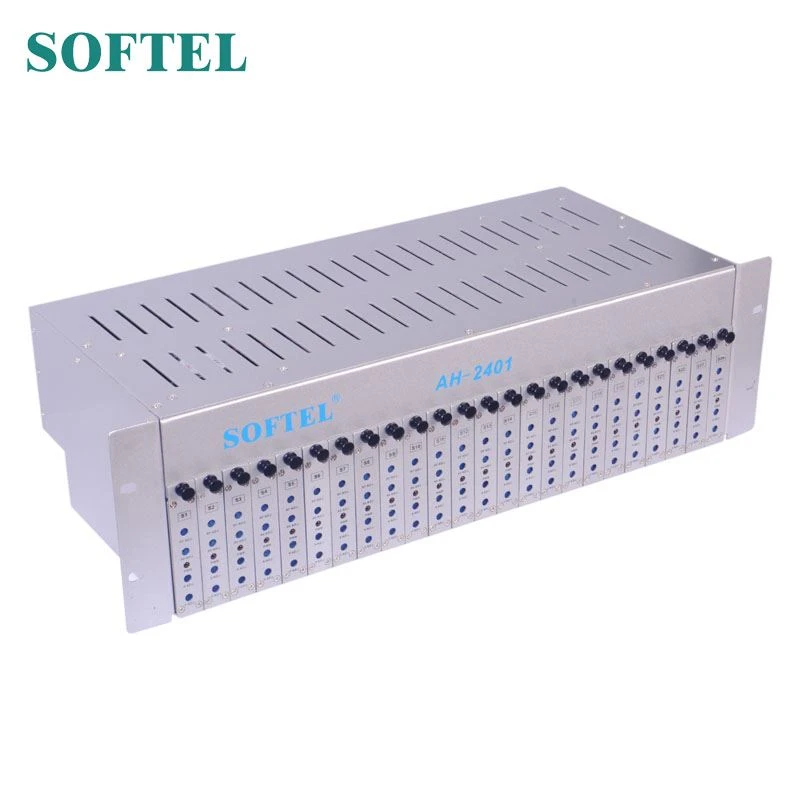

CATV modulator 24 kanaler är ett 3RU rackmonterat chassi som möjliggör installation av upp till 24 delar mikroprocessorstyrda fasta mini-modulatorer.

Skicka förfrågan

produkt introduktion

catv modulator 24 kanaler

CATV-modulator 24 kanaler är ett 3RU rackmonterat chassi som möjliggör installation av upp till 24 delar mikroprocessorstyrda fasta mini-modulatorer. Den inbyggda aktiva kombineraren eliminerar onödiga kablar och potentiella anslutningsproblem och säkerställer hög uteffekt. Alla modulatorkort är perfekta fabriksinställda på önskade kanaler och korrekt förskjutning.

FUNKTIONER ofcatv modulator 24 kanaler

1. Den vestigiala sidobandsselektiviteten möjliggör underhållsfri intilliggande kanalkonfiguration

2. två kylfläktar för lång livslängd

3.42dBmV kombinationsutgångsnivå, inget extra kombinationsbehov

4. SAW (yta akustisk våg) filtrering på IF för överlägsen i band C / N

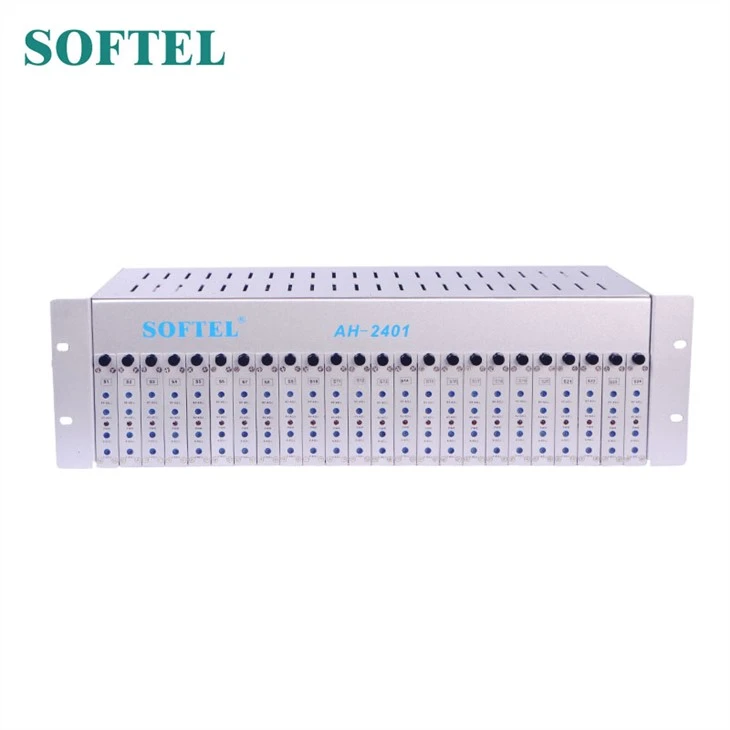

5.Frontpanelens åtkomstkontroller möjliggör enkel installation

6.Tillgänglig i NTSC- eller PAL-konfigurationer

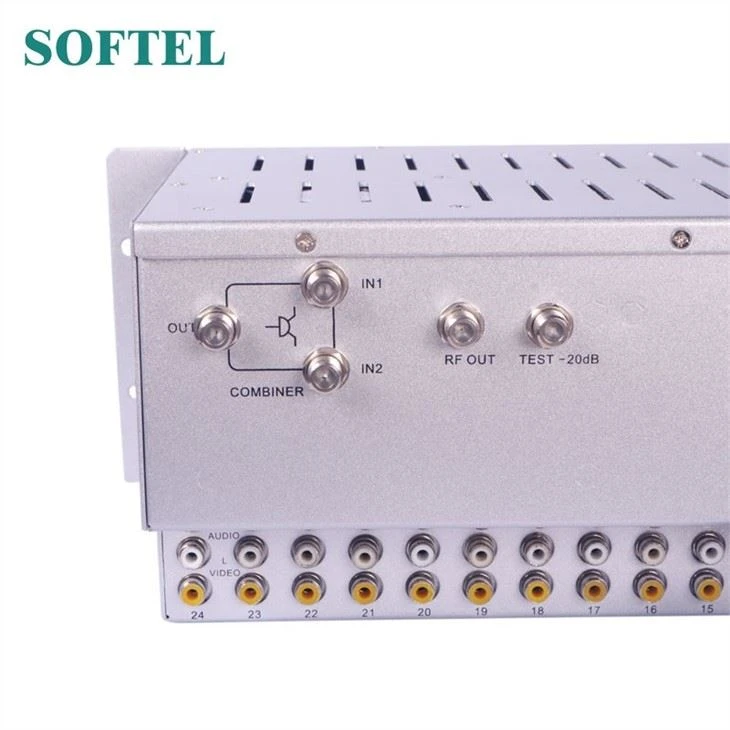

7.Extra combiner för easyRF-signalkombination

Specifikation av catv modulator 24 kanaler

Chassi
RF	Frekvensomfång	45 ~ 860 MHz
	OutputConnector	F-kontakt
	Utgångsnivå	102dBµV (Adj.)
	Testpunkt	-20 dB
	Isolationsport till port	≥ 35 dB
	Returförlust	≥ 12 dB
	Få	D 4 dB
GENERAL	Modulator kapacitet	16
	Ingångsspänningsområde	110V eller 220V
	Kylfläkt	2
	Konsumtion	70W (fullastad)
	Dimensionera	42 * 13 * 20 cm
	Nettovikt	10 kg (fullastad)
	Fraktvikt	3,7 KG (endast chassi)
		11 KG (fullastad)
	Förpackningstorlek	53 * 30 * 24 cm
Modulator-kort
RF	Utgångsfrekvens	45 ~ 860 MHz
	Utgångsnivå	95 dBµV (Adj.)
	Utgångskontakt	FCanslutning
	A / V-förhållande	-11 ~ -18dB (adj.)
	Frekvensstabilitet	± 5KHz
	Videoingångsnivå	0,6-1,5Vp-p (87,5% modulering)

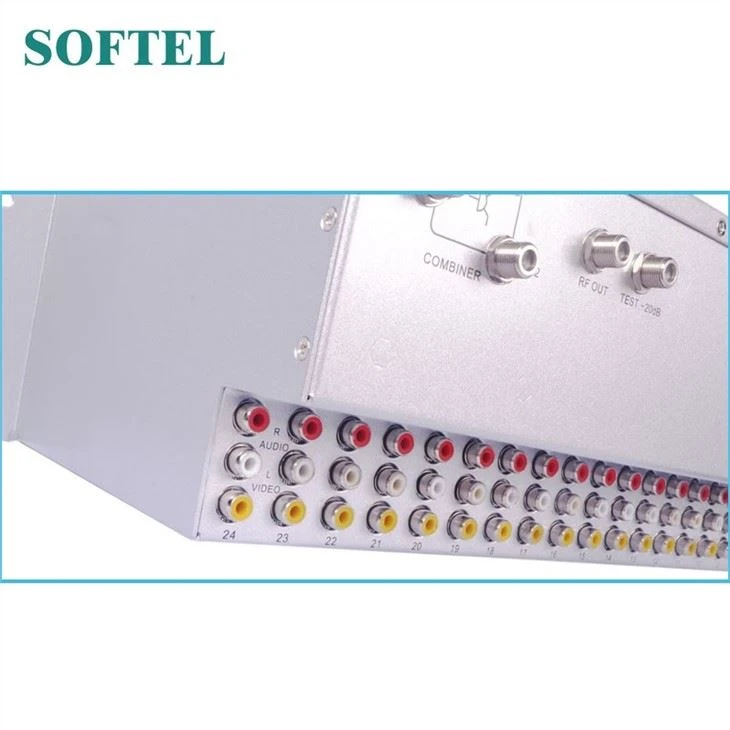

	Videoingångskontakt	Gul RCA
	Ljudingångsnivå	1Vp-p (25KHz Dev.)
	Ljudingångskontakt	Vit och röd RCA (MONO)
ALLMÄN	Spänning	DC 5V
