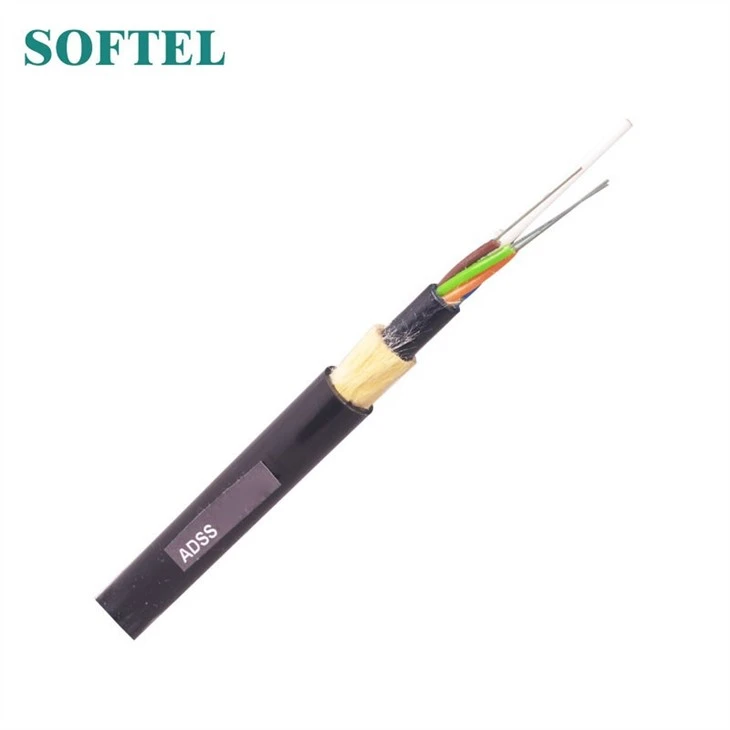

Produktöversikt över Adss optisk kabel
Lös rörkonstruktion, rör fyllda med gelé, element (rör och fyllmedel när det behövs) läggs upp runt icke-metalliskt centralt hållfasthetselement, polyestergarn som används för att binda kabelkärnan, vattentätande band svept kabelkärnan, aramidgarn förstärkt, 1 ripcord och PE yttermantel.
Fiber GG-förstärkare; tubfärgkodavAdss optisk kabel
Nej | 1 | 2 | 3 | 4 | 5 | 6 |
Färg | Blå | Orange | Grön | Brun | Skiffer | Vit |
Nej | 7 | 8 | 9 | 10 | 11 | 12 |
Färg | Röd | Svart | Gul | Violett | Rosa | Aqua |
Produktparametrar för Adss optisk kabel
SN | Artikel | Enhet | Värde |
1 | Antal fibrer | räkna | 24 |
2 | Antal fibrer per rör | räkna | 6 |
3 | Kabelstruktur | räkna | 1+6 |
4 | Tjockleken på yttermanteln | mm | Nominell 1.7 |
5 | Kabeldiameter (± 5%) | mm | 11.0 |
6 | Kabelvikt (± 10%) | kg / km | 88 |
7 | Maximalt tillåtet spänning | N | 4000 |
8 | Kortsiktig krossning | N / 100mm | 1000 |
9 | Spänna | m | ≤100 |
10 | Vindhastighet | km / h | 60~140 |
11 | Istjocklek | mm | 0 |
12 | Installation sag | % | ≥1.0 |
Kännetecknande för Adss optisk kabel
3.1 Min. Böjningsradie för installation
Statisk: 10x kabeldiameter
Dynamisk: 20x kabeldiameter
3.2 Användningstemperaturområde
Drift: -20 ℃ ~ +60 ℃
Installation: -10 ℃ ~ +60 ℃
Lagring / transport: -20 ℃ ~ +60 ℃
3.3 Huvudmekanisk GG-förstärkare; miljöprestanda
Artikel | TestMetod | Godkännande villkor |
Brottgräns IEC 60794-1-2-E1 | - Belastning: maximal tillåten spänning - Kabellängd: ca 50m - Lasttid: 1min | - Fiberstam 0,33% - Inget fiberbrott och ingen mantelskada. |
Krossningstest IEC 60794-1-2-E3 | - Last: Kortvarig krossning - Lasttid: 1min | - Förlustförändring £ 0.1dB@1550nmafter test - Inget fiberbrott och ingen mantelskada. |
Kännetecknande förAdss optisk kabel
G652D-fiberinformation
Lägesfältets diameter (1310 nm): 9,2 mm ± 0,4 mm
Lägesfältets diameter (1550 nm): 10,4 mm ± 0,8 mm
Klipp av våglängden för kabelfibrer (lcc): £ 1260nm
Dämpning vid 1310 nm: 0,36 dB / km
Dämpning vid 1550 nm: 0,22 dB / km
Böjningsförlust vid 1550 nm (100 varv, 30 mm radie): £ 0,05 dB
Spridning i intervallet 1288 till 1339 nm: £ 3,5ps / (nm • km)
Spridning vid 1550 nm: £ 18ps / (nm • km)
Dispersionslutning vid noll dispersionsvåglängd: £ 0,092ps / (nm2 • km)
Huvudmekanisk GG-förstärkare; miljöprestanda
| Artikel | Testmetod | Godkännande villkor |
| Brottgräns IEC 794-1-2-E1 | - Last: Kortvarig spänning - Kabellängd: ca 50m | - Fiberstamning 0,15% - Förlustförändring £ 0,1 dB @ 1550 nm - Inget fiberbrott och ingen mantelskada |
| Krossningstest IEC 60794-1-2-E3 | - Last: Kortvarig krossning - Lasttid: 1min | - Förlustförändring 0,05 dB @ 1550 nm - Inget fiberbrott och ingen mantelskada. |
| Krockprovning IEC 60794-1-2-E4 | - Påverkan: 3 - Tider per poäng: 1 - Slagsenergi: 5J | - Förlustförändring £ 0.1dB@1550nm - Inget fiberbrott och ingen mantelskada. |
| Temperaturcykeltest YD / T901-2001-4.4.4.1 | - Temperatursteg: +20oC → -40oC → +70oC → +20oC - Tid per steg: 12 timmar - Antal cykler: 2 | - Förlustförändring 0,05 dB / km @ 1550 nm - Inget fiberbrott och ingen mantelskada. |
Paket med Adss optisk kabel
