ADSS optisk fiberkabel

ADSS optisk fiberkabel är lös rörformad, optisk fiberkabel med FRP-styrkan

Skicka förfrågan

produkt introduktion

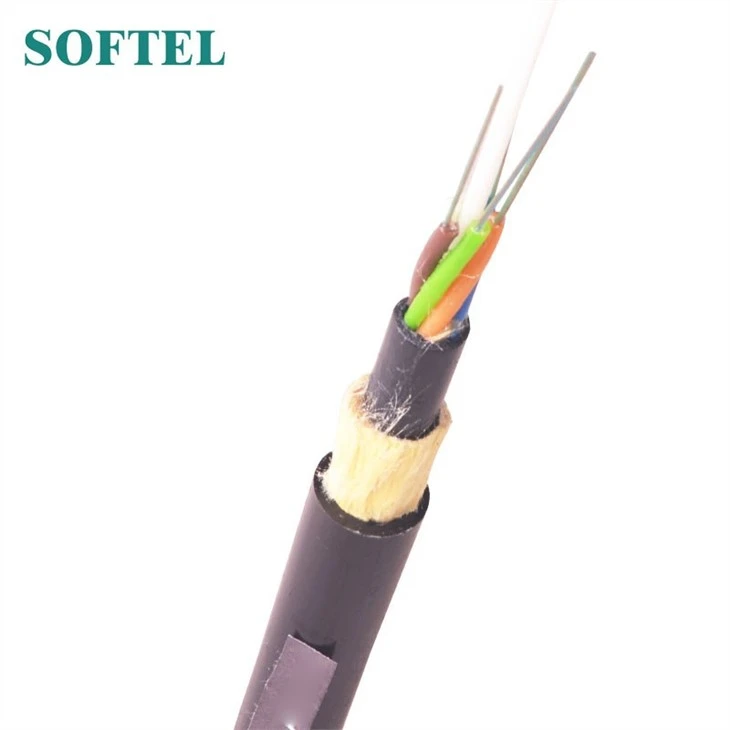

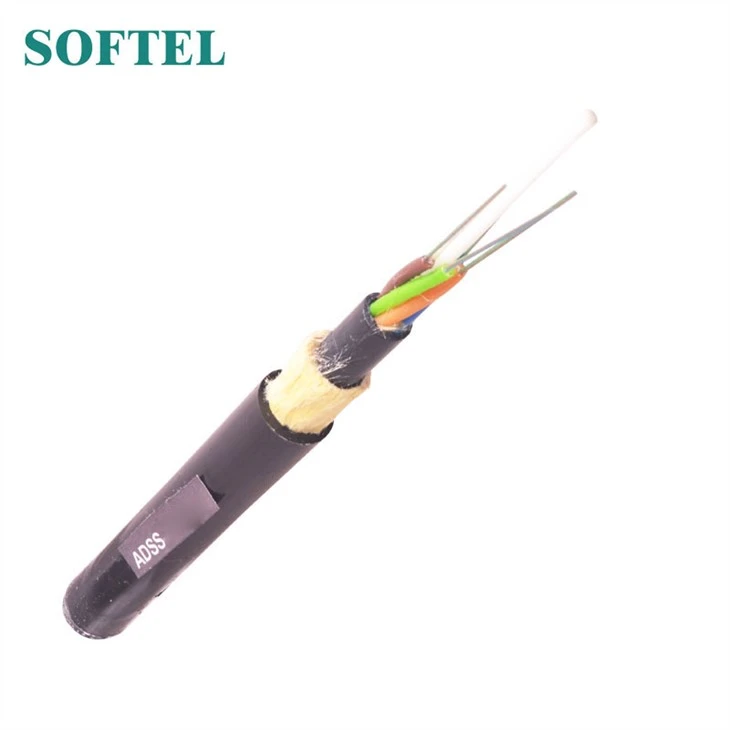

ADSS optisk fiberkabel

ADSS Optical Fiber Cable

Produktöversikt av ADSS optisk fiberkabel

Lös rörkonstruktion, rör fyllda med gelé, element (rör och fyllmedel när det behövs) läggs upp runt icke-metalliskt centralt hållfasthetselement, polyestergarn som används för att binda kabelkärnan, vattenblockerande band svept kabelkärnan, aramidgarn förstärkt, 1 ripcord och PE yttermantel.

Beskrivning

1.ADSS-kabel är löst rörsträngad. Fibrer, 250 μm, placeras i ett löst rör av högmodulplast. Rören är fyllda med en vattenbeständig fyllningsförening.

2.Rören (och fyllmedel) strängs runt en FRP (fiberförstärkt plast) som ett icke-metalliskt centralt hållfasthetselement i en kompakt och cirkulär kabelkärna.

3.Efter att kabelkärnan är fylld med fyllmedel. den är täckt med tunn PE-insida (polyeten).

4.Efter att strängat lager av aramidgarn har applicerats över det inre höljet som hållfasthetselement, kompletteras kabeln med PE eller AT (anti-tracking) yttermantel.

ADSS Optical Fiber Cable 2

Fiber GG-förstärkare; tubfärgkodavADSS optisk fiberkabel

Nej	1	2	3	4	5	6
Färg	Blå	Orange	Grön	Brun	Skiffer	Vit
Nej	7	8	9	10	11	12
Färg	Röd	Svart	Gul	Violett	Rosa	Aqua

ADSS Optical Fiber Cable 3

Produktparametrar för ADSS optisk fiberkabel

SN	Artikel	Enhet	Värde
1	Antal fibrer	räkna	24
2	Antal fibrer per rör	räkna	6
3	Kabelstruktur	räkna	1+6
4	Tjockleken på yttermanteln	mm	Nominell 1.7
5	Kabeldiameter (± 5%)	mm	11.0
6	Kabelvikt (± 10%)	kg / km	88
7	Maximalt tillåtet spänning	N	4000
8	Kortsiktig krossning	N / 100mm	1000
9	Spänna	m	≤100
10	Vindhastighet	km / h	60~140
11	Istjocklek	mm	0
12	Installation sag	%	≥1.0

Funktioner:

1. Kan installeras utan att strömmen stängs av
2. Utmärkt AT-prestanda. Den maximala induktiva vid AT-mantelns arbetspunkt kan nå 25kV
3. Lätt vikt och liten diameter som minskar belastningen orsakad av is och vind och belastningen på tornen och hållaren
4. Stora spännlängder och den största spännvidden är över 1000 m
5. Bra prestanda för draghållfasthet och temperatur
6. Designens livslängd är 30 år

7.Den faktiska statusen för luftledningar beaktas fullt ut när ADSS-kabel designas.

8. För luftledningar under 110 kV appliceras PE yttre mantel.

9. För kraftledningar som är lika med eller över 110kV. AT yttre mantel appliceras.

10.Den dedicerade designen av aramidkvantitet och strängningsprocess kan tillgodose efterfrågan på olika spänn.

Ansökan

1. Utomhusapplikationer
2. Lågspänningsöverföringssystem (≤12 kV)
3. Järnvägs& Telekommunikationspolväg
4. Prenumerant& Lokalt nätverk
5. Röst, data, video& bildsystem

Paket med ADSS optisk fiberkabel

package of ADSS Optical Fiber Cable
