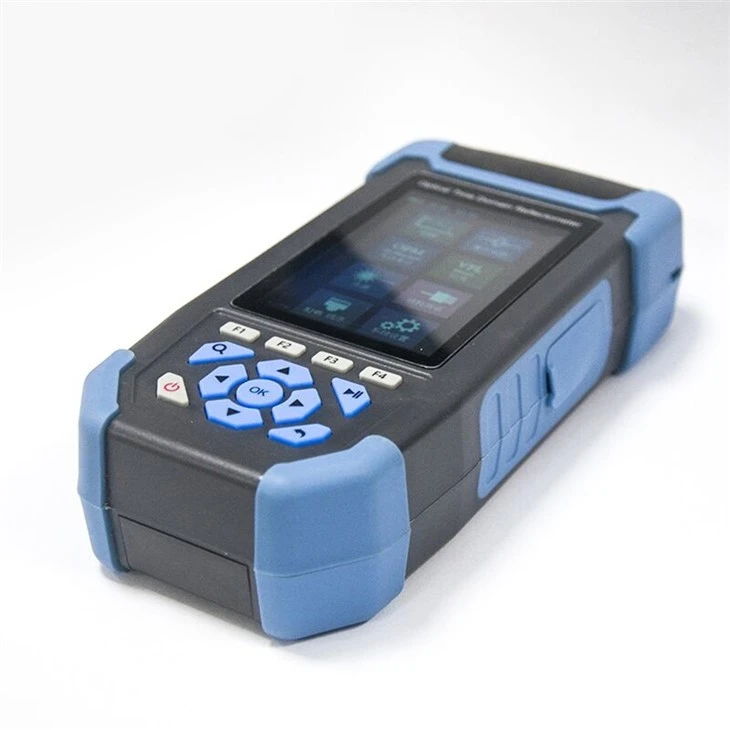

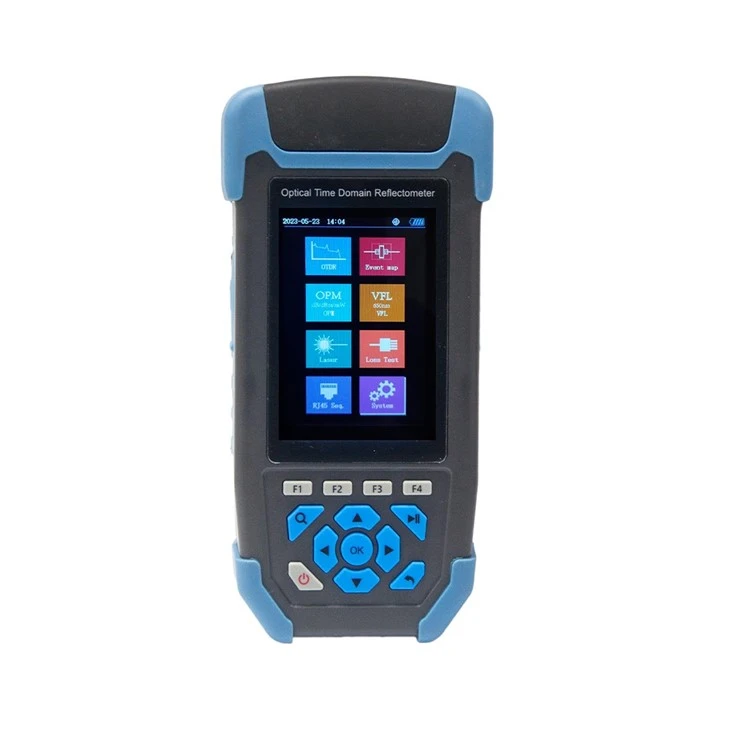

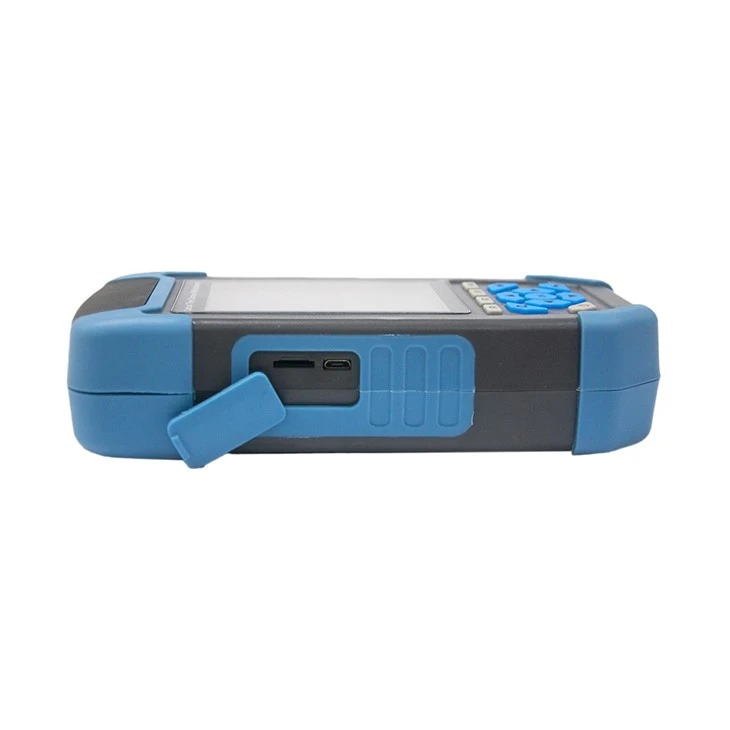

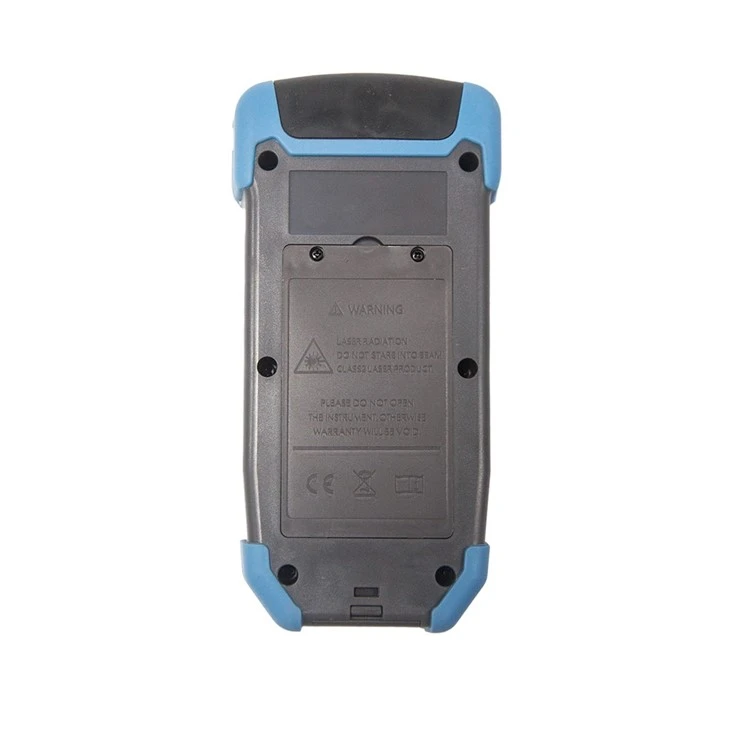

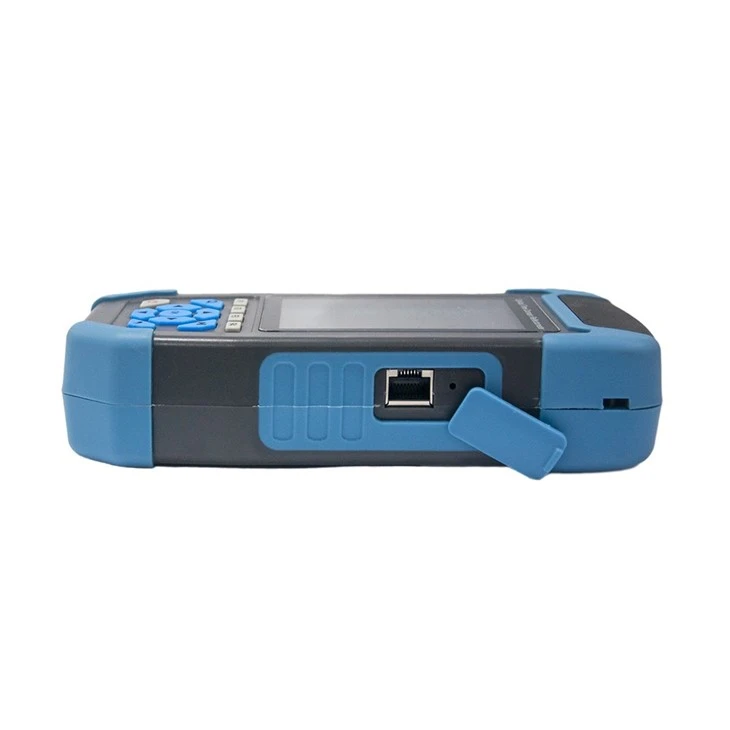

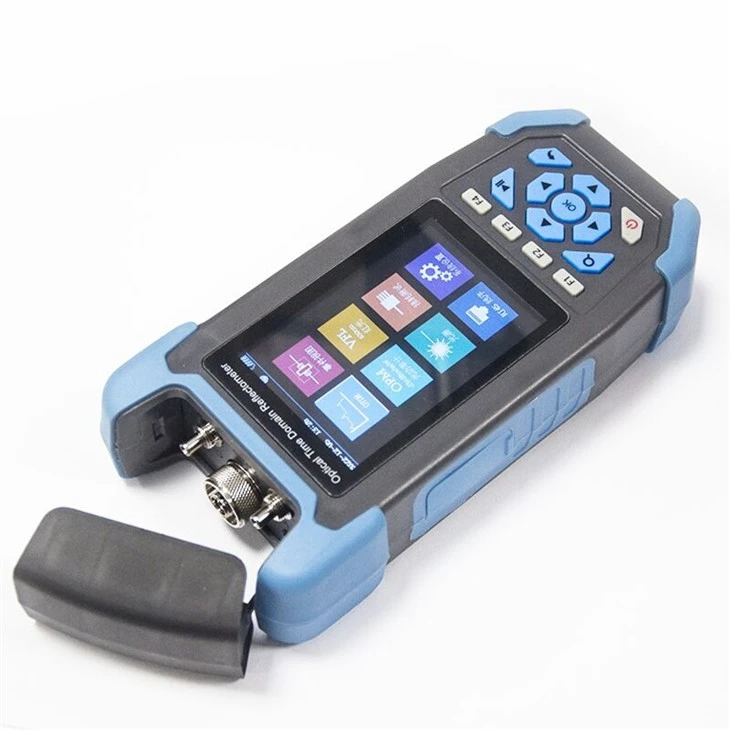

OTDR SFT3302SJ Optical Time Domain Reflectometer
SFT3302SJ MINI-PRO OTDR tillämpas till FTTX och åtkomst till nätverkskonstruktion och underhåll för att testa fiberbrott, längd, förlust och inmatningsljus automatisk detektion, automatisk test med en nyckel. Testaren är kompakt med 3,5 tum färgglad LCD-skärm, ny plastskaldesign, chockbeständig och droppsäker. Testaren kombinerar också 8 funktioner med mycket integrerade OTDR, händelsekartor, stabil ljuskälla, optisk kraftmätare, visuell fellokaler, kabelsekvens korrekturläsning, IL och belysningsfunktioner. Det kan snabb upptäckt av brytpunkt, universell kontakt, 600 intern lagring, TF-kort, USB-datalagring och inbyggt 4000mAh litiumbatteri, USB-laddning. Det är ett bra val för långsiktigt fältarbete.
Tekniska specifikationer
|
Mini-proOtdr |
||
|
Modell |
SFT3302SJ |
|
|
Våglängd |
1310/1550NM eller 1610NM ± 20NM online -testning |
|
|
Fibertyp |
G.652 SM -fiber |
|
|
Dynamisk |
24dB |
|
|
Evenemangsblind zon |
3m |
|
|
Att blind zon |
8m |
|
|
Testområde |
10m ~ 60 km |
|
|
Pulsbredd |
5ns ~ 10us |
|
|
Alltför noggrannhet |
± (1 m+provtagningsintervall +0.005 ％ × testavstånd) |
|
|
Förlustnoggrannhet |
± 0,2dB/dB |
|
|
Provtagningspunkter |
16k~128k |
|
|
Provtagningsupplösning |
0.05m~8m |
|
|
Reflektionsnoggrannhet |
± 3dB |
|
|
Datalagring |
Internt: större än eller lika med 600; extern: TF -kort |
|
|
Lasersäkerhetsnivå |
Klass ⅱ nivån |
|
|
Filformat |
Sor standardfilformat |
|
|
Anslutning |
FC/APC (utbytbar SC, ST) |
|
|
Opm |
||
|
Vågområde |
800nm ~ 1700nm |
|
|
Gränssnittstyp |
Universal Joint FC/SC/ST |
|
|
Testområde |
-50dbm -+26 DBM |
|
|
Osäkerhet |
±5% |
|
|
Frekvensidentifiering |
CW/270/330/1K/2KHz |
|
|
Kalibreringsvåglängd |
850/1300/1310/1490/1550/1577/1625NM |
|
|
Ls |
||
|
LD -typ |
Fp-ld |
|
|
Utgångsvåglängd |
1610nm ± 20nm |
|
|
Utgångseffekt |
Större än eller lika med -5dbm |
|
|
Moduleringsfrekvens |
270/330/1K/2KHz |
|
|
Stabilitet |
CW, ± 0,5dB/15min (test efter 15 minuter av förvärmning) |
|
|
Anslutning |
FC/APC (utbytbar SC, ST) |
|
|
Vfl |
||
|
Arbeta våglängd |
650 nm ± 20 nm |
|
|
Utgångseffekt |
Större än eller lika med 10 mW |
|
|
Läge |
CW/1Hz/2Hz |
|
|
Anslutning |
FC/SC/ST |
|
|
RJ45 kabellängdsmätning |
||
|
Testområde |
300m |
|
|
Andra parametrar |
||
|
Divig |
3,5 tum färg LCD |
|
|
Gränssnitt |
Mikro USB |
|
|
Extern lagring |
TF -kort |
|
|
Strömförsörjning |
Polymer Li-Battery: 3.7V, 4000mAh Power Adapter: 5VDC, 2A |
|
|
Batterilivslängd |
Standby ＞ 20h; mätningstid ＞ 12h |
|
|
Driftstemperatur |
-10 grad -+50 examen |
|
|
Lagringstemperatur |
-40 grad -+70 grad |
|
|
Relativ luftfuktighet |
0-95 ％ Icke-kondensering |
|
|
Vikt |
Mindre än eller lika med 350 g |
|
|
Dimensionera |
173mm × 82mm × 37mm |
|
|
Funktioner: oTdr/Opm/Ls/Vfl/Rj45Sekvens/Insättningsförlust /Ficklampa |
||
Konfigurationslista
|
INGA |
Namn |
Antal |
Anmärkning |
|
1 |
Testare |
1 |
Batteri inkluderar |
|
2 |
Adapter |
1 |
|
|
3 |
Datalinje |
1 |
|
|
4 |
CD (analysprogramvara, användarmanual) |
1 |
|
|
5 |
Användarmanual |
1 |
|
|
6 |
SC/APC -kontakt |
1 |
|
|
7 |
Kalibreringscertifiering |
1 |
|
|
8 |
Kvalificeringscertifikat/servicekort |
1 |
|
|
9 |
Rena bomullsskivor |
10 |
|
|
10 |
Instrumentpåse |
1 |
