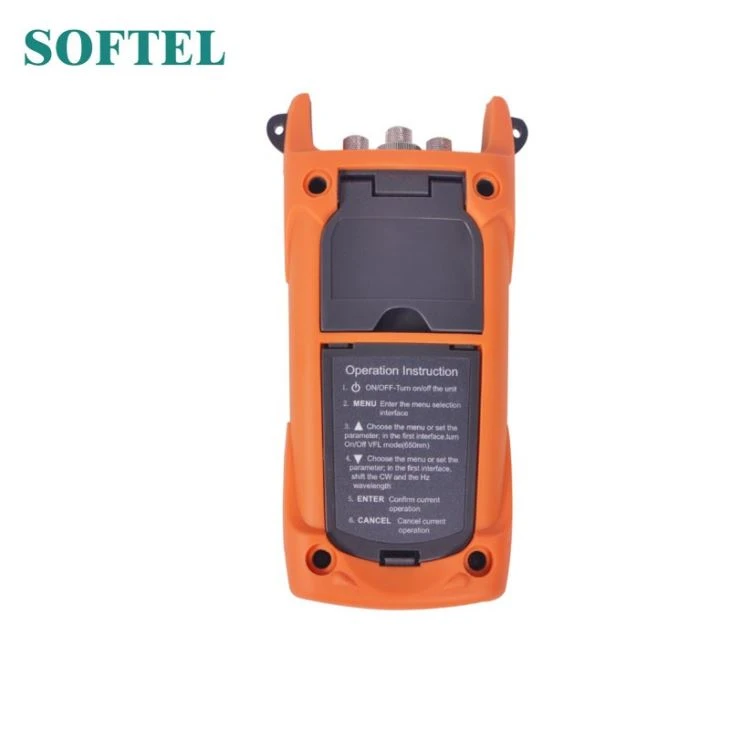

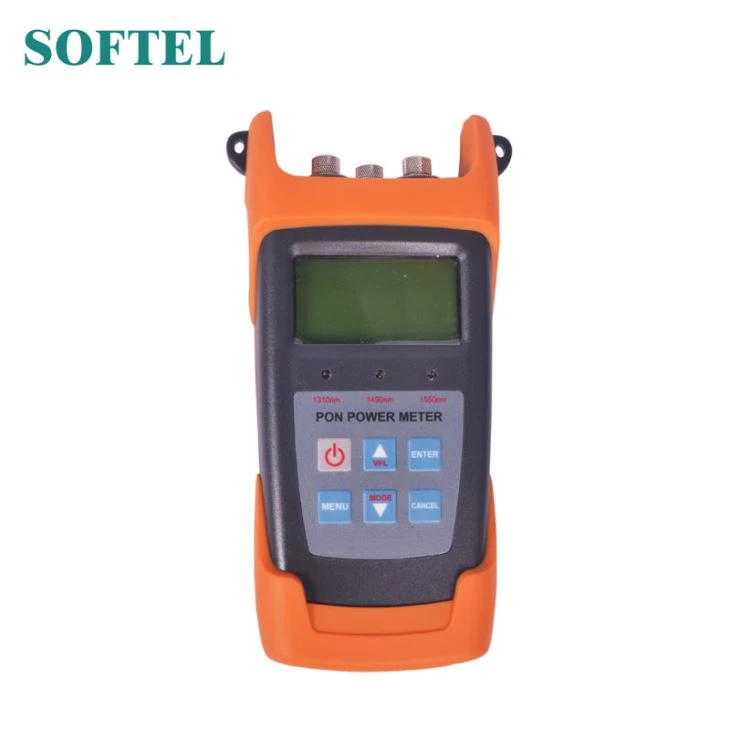

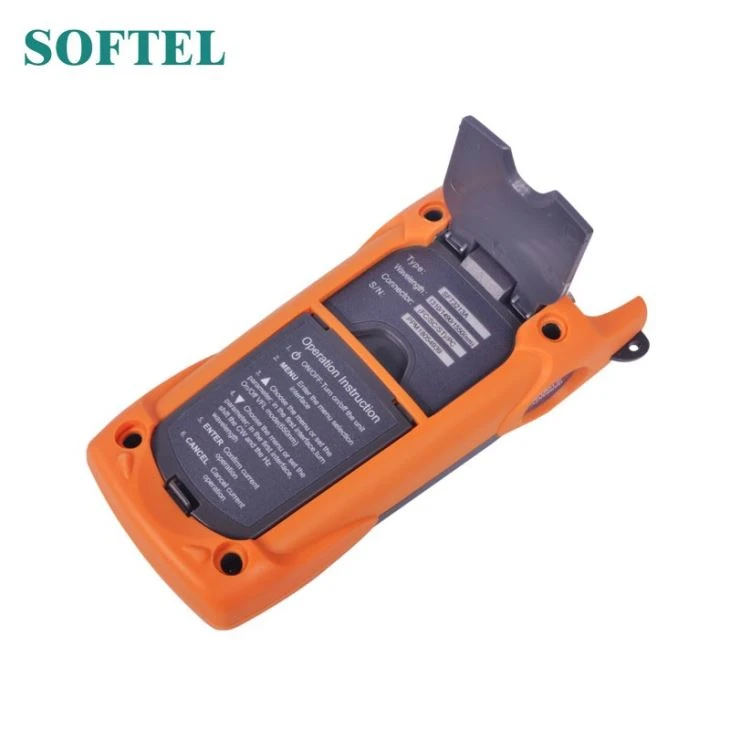

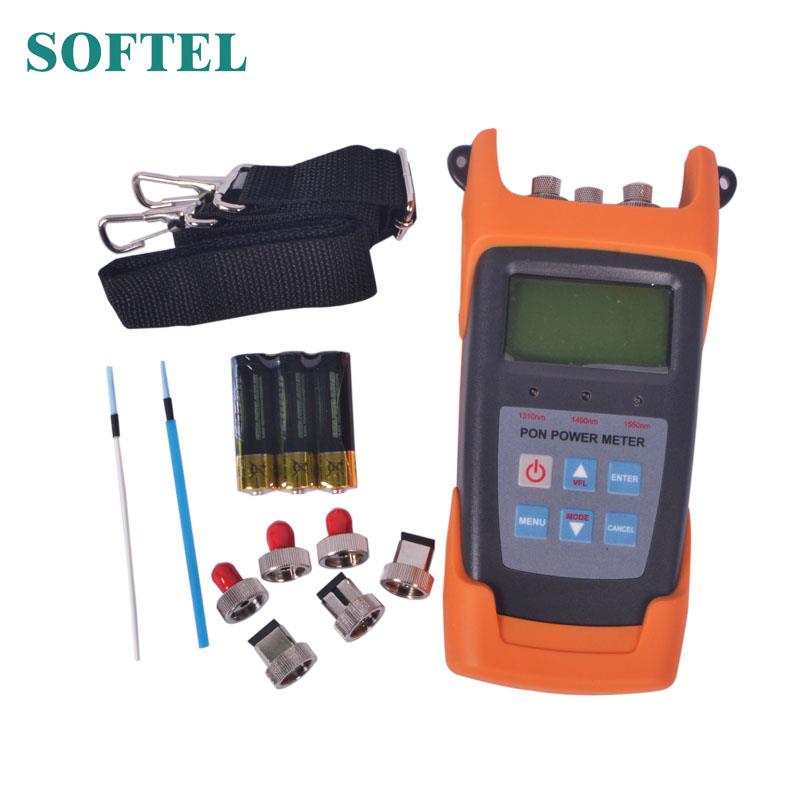

Pon strömmätare
SFT3213Series PON Power Meteris används förFTTx applikation och underhåll.Det är ett väsentligt och idealiskt verktyg för konstruktion och underhåll av PON-projekten.
Funktioner hos PON strömmätare:
(1) Den kan experimentera med Vissa, data och videosignaler synkronamätning och visning på BPON / EPON / GPON.
(2) Den ger samtidig mätning för alla tre våglängderna påfiber (1490 nm, 1550 nm, 1310 nm)
⑶ Används i Burst-läge mätning av 1310nm uppströms.
Se Använd programvaran anslut till PC, ställ in tröskeln, dataöverföring och kalibrera våglängden.
⑸USB-kommunikationsport möjliggör dataöverföring till en PC.1000 mätningspostkan sparas i SFT3213 PON strömmätare eller dator för dataregistrering.
PON-modul
PONmodul: | SFT3213 | SFT3213A | SFT3213AV | SFT3213AP |
1310 uppströmsmätning | ||||
Passera zon | 1260nm ~ 1360nm | |||
MeasurementRange | -40dBm ~ +10dBm | |||
Uteffekt (max) | 15dBm | |||
Isolering @ 1490/1550 | GG gt; 40dB | |||
Fel för mätning av burstläge | GG lt; ± 0,5 dB | |||
1490 nedströmsmätning | ||||
Passera zon | 1470nm ~ 1505nm | |||
MeasurementRange | -40dBm ~ +10dBm | |||
Uteffekt (max) | 15dBm | |||
Isolering @ 1310/1550 | GG gt; 40dB | |||
1550nedströmsmätning | ||||
Passera zon | 1535nm ~ 1570nm | |||
MeasurementRange | -40dBm ~ +10dBm | |||
Uteffekt (max) | 25dBm | |||
Isolering @ (1310 / 1490nm) | GG gt; 40dB | |||
Mätnoggrannhet | ||||
Connatural osäkerhet | ± 0,5 dB | |||
linjäritet | ± 0,1 dB | |||
Passerar genom införande Förlust | GG lt; 1,5 dB | |||
Allmän information | ||||
Detektortyp | InGaAs | |||

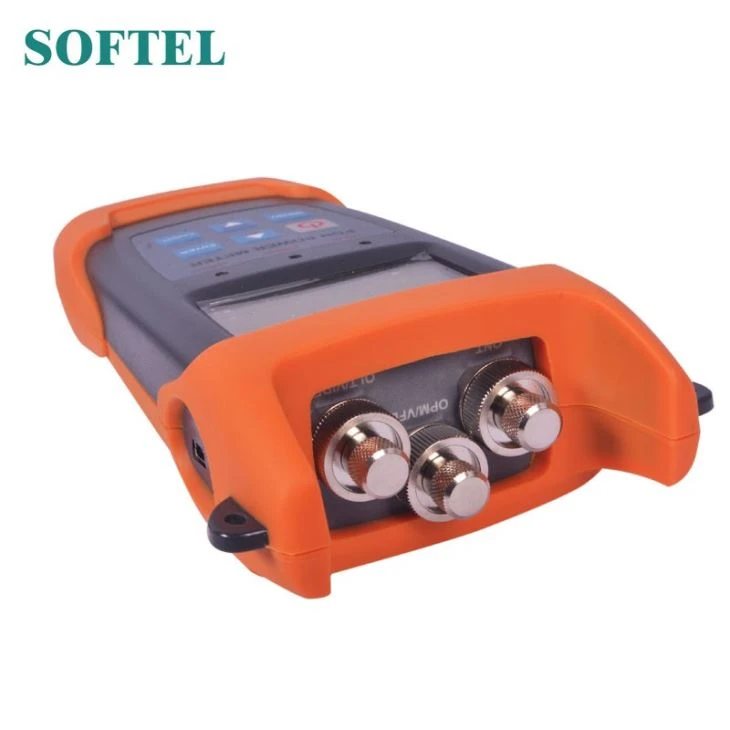

Optiskt kontaktdon | FC / SC / ST utbytbar / 2,5 universaladapter | |||
Fibertyp | SM 9 / 125um | |||
Måttenhet | dB / dBm / xW | |||
Upplösning | 0.01dB | |||
Driftspänning | DC 3,3V ～ 5,5V | |||
Strömförsörjning | 3pc1,5V batteri | |||
Kontinuerlig driftstid | PON: 90h | PON: 90h OPM: 100h VFL: 50h | PON: 90h VFL: 50h | PON: 90h OPM: 100h |
Driftstemperatur | -10℃～60℃ | |||
Förvaringstemperatur | -25℃～70℃ | |||
Vikt | 423g | 425g | 424g | 424g |
