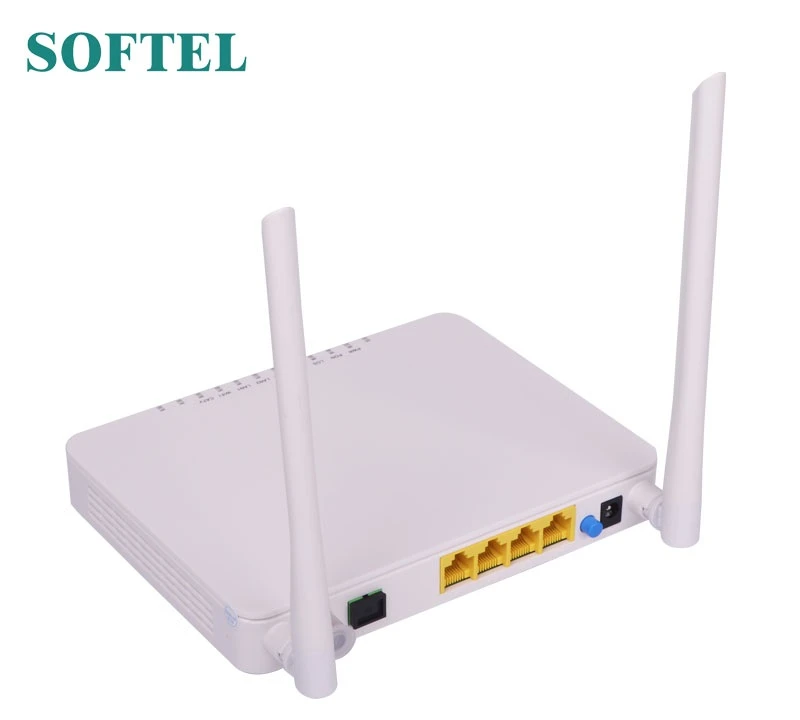

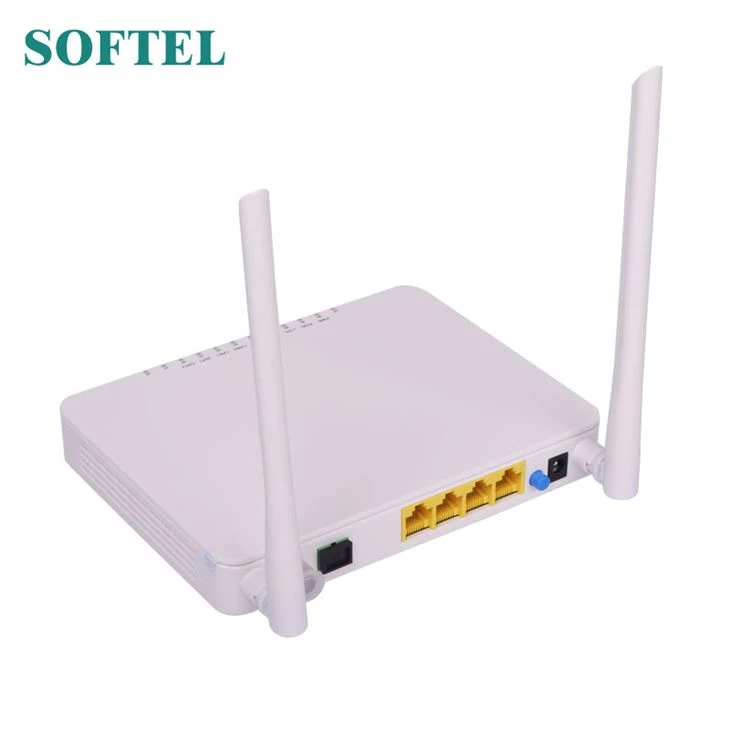

4GE CATV Wifi ONU GPON

Gränssnitt

Uplink-gränssnitt

1 * GPON-port, FSAN G.984.2 standard, klass B +
Nedströms datahastighet: 2,488 GB / s
Uppströms datahastighet: 1.244 GB / s
SC / PC-singelfunktionsfiber
28dB Länkförlust och 30 km avstånd med 1: 128

CATV-gränssnitt

1 RF-utgång
Hona F-typkontakt

Ethernet-gränssnitt

4 * 10/100 / 1000Mauto-negotiation
Helt / halv duplexläge
RJ45-kontakt
Auto MDI / MDI-X
100 m avstånd

Strömgränssnitt

12V DC strömförsörjning

Prestandaparametrar

PON
Optisk
Parameter

Våglängd: Tx 1310nm, Rx1490nm
Tx optisk effekt: 0 ～ 5dBm
Rx-känslighet: -27dBm
Mättnad Optisk effekt: -8dBm
Anslutningstyp: SC
Optisk fiber: 9 / 125ɥm enkelmodsfibrer

Dataöverföring
Parameter

PON-genomströmning: Downstream 2.488Gbit / ss; Uppströms 1.244 Gbit / s
Ethernet: 1000 Mbps
Paketförlustförhållande: <1 *="">
latency: <>

Affärsförmåga

Lager 2 växlar med hastighet
Stöd VLAN TAG / UNTAG ， VLAN-konvertering
Support Portbaserad hastighetsbegränsning
Support Prioritetsklassificering
Stöd stormkontroll av sändning
Supportlänkdetektering

Nätverkshantering

Hanteringsläge

Standardkompatibelt OMCI-gränssnitt enligt definition av ITU-T G.984.4
Stöd TR069 och WEB-hantering

Hanteringsfunktion

Statusövervakare, konfigurationshantering, larmhantering, logghantering

Fysiska egenskaper

Skal

Plasthölje

Kraft

Extern 12VDC / 1A strömförsörjningsadapter
Strömförbrukning: <>

Dimension och vikt

Objektets mått: 200 mm (L) x 140 mm (B) x 33 mm (H)
Objektets vikt: 0,5 kg

Miljö
Specifikationer

Driftstemperatur: 0 till 50 ° C
Lagringstemperatur: -40 till 85 ºC
Driftfuktighet: 10% till 90% (ej kondenserande)
Lagringsfuktighet: 5% till 95% (ej kondenserande)

Prestandaparametrar

Standard

IEEE802.11b / g / n

Frekvens

2.400 ~ 2.500 GHz

Trådlös datahastighet

IEEE 802.11b: 1,2,5,5,11 Mbps
IEEE 802.11g: 6,9,12,18,24,36,48,54 Mbps
IEEE 802.11n: upp till 200 Mbps

Moduleringsscheman

802.11g: 64QAM, 16QAM, QPSK, BPSK, DSSS 802.11b: CCK, DQPSK, DBPSK =
HT20: 64 QAM, 16QAM, QPSK, BPSK

Kanal

13 * Kanal, konfigurerbar för att möta standarden för USA, Kanada, Japan och Kina

RF mottar känslighet

802.11b: -96dBm @ 1 Mbps; -93dBm @ 2 Mbps;
-91dBm vid 5,5 Mbps; -88dBm @ 11 Mbps
802.11g: -90dBm @ 6 Mbps; -89dBm @ 9 Mbps;
-89dBm @ 12 Mbps; -867dBm @ 18 Mbps;
-83dBm @ 24 Mbps; -79dBm @ 36 Mbps;
-75dBm @ 48 Mbps; -75dBm @ 54 Mbps
802.11n: -96dBm @ 1 Mbps; -88dBm @ 11 Mbps;
-90dBm @ 6Mbps; -75 dBm @ 54 Mbps;
86 dbm @ m0 / 20MHz; -69dBm @ m15 / 20MHz;

RF Tx Power

• TX stänger av B-läge @ 11 Mbps: 18dBm +/- 2
• TX stänger av G-läge @ 54 Mbps: 16dBm +/- 2
• TX-effekt 11n-läge @ HT20: 16 dBm +/- 2

Krypteringsläge

64-bitars, 128-bitars WEP, AES, TKIP, WPA, WPA2, 802.1x

Sändningsavstånd

100 m täckningsområde inomhus
300 m täckningsområde utomhus
(varierande beroende på den faktiska miljön)

Våglängd

1100-1600nm

Optisk returförlust

> 45dB

Ange optisk effekt

-15dBm ~ 0dBm

ONT-4GE-RFW

-18dBm ~ -9dBm

ONT-4GE-RFW-L

-18dBm ~ 0dBm

ONT-4GE-RFW-A

RF-frekvens

47MHz ~ 1000MHz

RF-utgångspak

84dBuV (@ -5dBm @ 85MHz)

ONT-4GE-RFW

81dBuV (@ -10dBm @ 85MHz)

ONT-4GE-RFW-L

78dBuV (@ -12 ~ -2dBm @ 85MHz)

ONT-4GE-RFW-A

CNR

> 47dB (@ -5dBm @ DS22 Channel)

ONT-4GE-RFW

> 41dB (@ -10dBm @ DS22 Channel)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

CSO

> 60dBc (@ -5dBm @ DS22 Channel)

ONT-4GE-RFW

> 60dBc (@ -10dBm @ DS22 Channel)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

CTB

> 60dBc (@ -5dBm @ DS22 Channel)

ONT-4GE-RFW

> 60dBc (@ -10dBm @ DS22 Channel)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

RF-utgångsförlust

> 14dB

ONT-4GE-RFW

> 12dB

ONT-4GE-RFW-L
ONT-4GE-RFW-A

75ohm

AGC-funktion

Stöd

ONT-4GE-RFW-A
