Tillämpningsscenarier för optiska moduler
Optiska moduler är fotoelektroniska enheter som utför fotoelektrisk och elektrooptisk omvandling. Den sändande änden av den optiska modulen omvandlar den elektriska signalen till en optisk signal, och den mottagande änden omvandlar den optiska signalen till en elektrisk signal. Softel Optical Fiber presenterar tillämpningen av optiska moduler i olika branscher. De huvudsakliga tillämpningsområdena för optiska moduler inkluderar:
1) Datacenter;
2) Mobil kommunikationsbasstation;
3) Passiv våglängdsdelningssystem;
4) SAN/NAS-lagringsnätverk;
5) 5G bärarnätverk.
1. DataCskriva in.

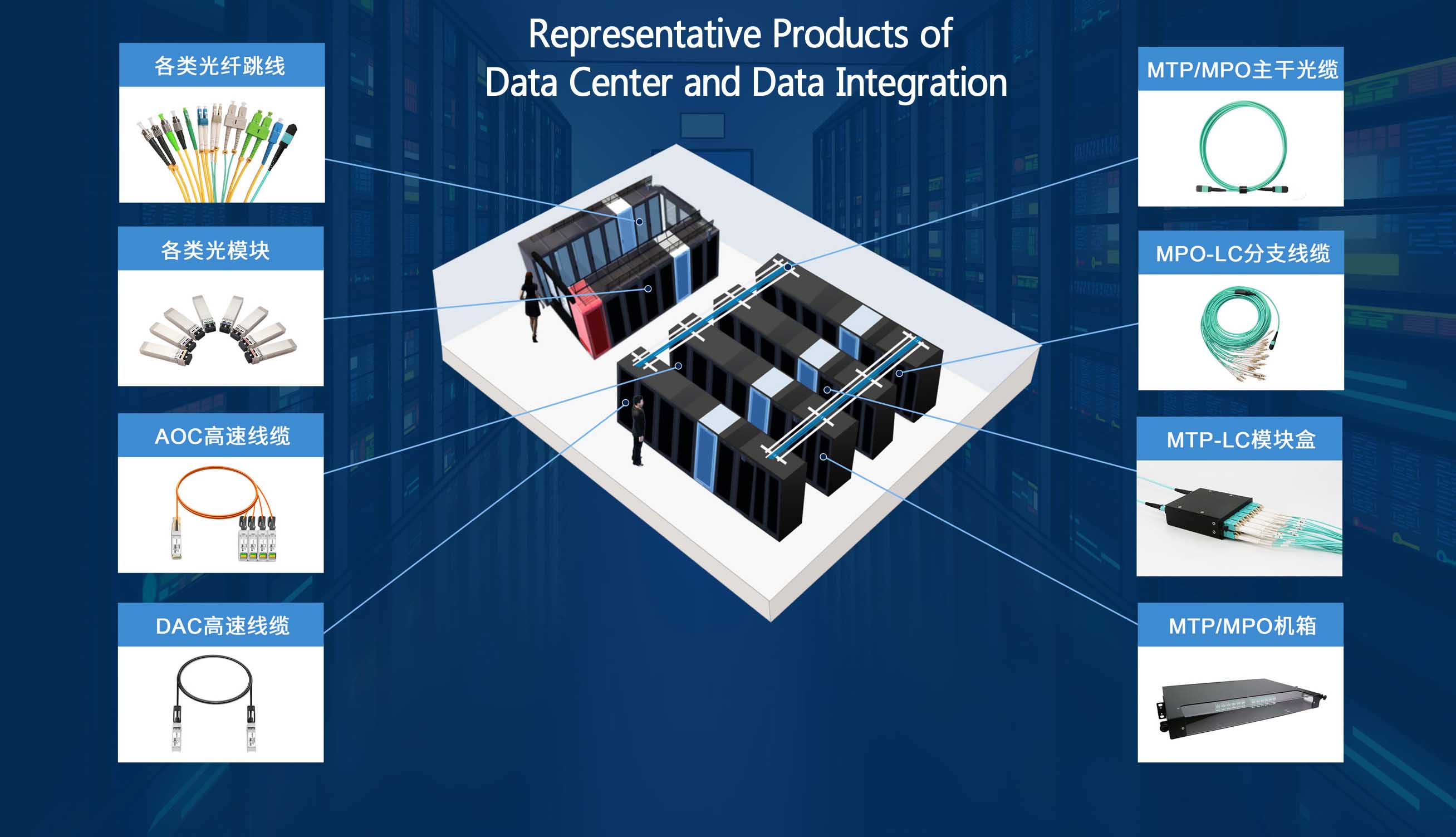

Det nuvarande datacentret är inte längre bara ett eller några få datorrum, utan en grupp datacenterkluster. För att förverkliga den normala driften av olika Internettjänster och applikationsmarknader krävs att datacenter fungerar i samordning. Massutbytet av information i realtid mellan datacenter har skapat efterfrågan på nätverk för sammankoppling av datacenter, och kommunikation med optisk fiber har blivit ett nödvändigt medel för att uppnå sammankoppling.
Hangzhou Softel talar om tillämpningen av optisk modul
Till skillnad från den traditionella överföringsutrustningen för telekommunikationsnätverk kräver sammankopplingen av datacenter högre hastighet, lägre strömförbrukning och mindre storlek på växlingsutrustningen för att uppnå större och tätare överföring av information. En kärnfaktor som avgör om dessa prestanda kan uppnås är den optiska modulen.
Optiska moduler för datacenterkommunikation kan delas in i tre kategorier beroende på anslutningstyp:
(1) Från datacentret till användaren genereras det av slutanvändarnas beteenden som att komma åt molnet för att surfa på webbsidor, skicka och ta emot e-postmeddelanden och strömma video;
(2) Sammankoppling av datacenter, som huvudsakligen används för datareplikering, mjukvara och systemuppgradering;
(3) Inuti datacentret används det huvudsakligen för informationslagring, generering och gruvdrift. Enligt Ciscos prognos står datacentrets interna kommunikation för mer än 70 % av datacentrets kommunikation. Den stora utvecklingen av datacenterkonstruktion har också gett upphov till utvecklingen av optiska höghastighetsmoduler.
2. MobilCkommunikationBaseStationer.

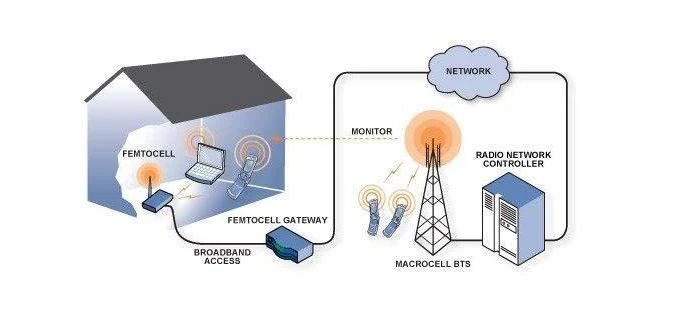

En basstation för mobilkommunikation avser en radiosändtagare som sänder information med en mobiltelefonterminal genom en mobilkommunikationsväxel i ett visst radiotäckningsområde.
Hangzhou Softel talar om tillämpningen av optisk modul
Operatörens basstation för mobilkommunikation behöver också optiska moduler för att realisera sammankopplingen mellan enheter. Basstationen har RRU- och BBU-enheter. I applikationen måste vi ansluta länkarna till dessa två enheter, vilket kräver våra optiska moduler. Och fiberbyglar, i 4G-nätverket är utrustningen som används för BBU- och RRU-anslutning huvudsakligen 1,25G optisk modul, 2,5G optisk modul, 6G optisk modul, 10G optisk modul och så vidare.
3. Passiv WDMSsystem
Bland de tekniska lösningarna som används i 5G fronthaul står den passiva våglängdsdelningen utan tvekan för den högsta andelen. Det passiva våglängdsdelningssystemet består av färgljusmoduler, multiplexorer och optiska fibrer.
Kärnprincipen för passiv våglängdsdelningsteknik är att använda WDM-teknik för att koppla optiska signaler med olika våglängder och föra en serie information till ett paket, och överföra dem i en optisk fiber för att realisera överföringen mellan tjänsterna. WDM kan sända flera signaler samtidigt längs en enda fiber. Den kan sända varje signal med en viss våglängd av ljus som matchar signalen, och kan separera dessa optiska signaler med olika våglängder i den mottagande änden. Det passiva våglängdsdelningssystemet består huvudsakligen av en färgljusmodul och en OTM och två delar.
4. SAN / NASStorageNnätverk.
Med den snabba utvecklingen av Internet och nätverksapplikationer ökar också de typer av data som datainformationslagringssystemet behöver bearbeta explosivt, vilket gör att datainformationslagringssystemet står inför oöverträffade utmaningar. Ansluten nätverkslagringsenhet (Network Attached Storage, förkortat NAS) och områdeslagringsnätverk (Storage Area Network förkortas som SAN). Med god skalbarhet ger den den mest effektiva lösningen för centraliserad datahantering.
Hangzhou Softel talar om tillämpningen av optisk modul

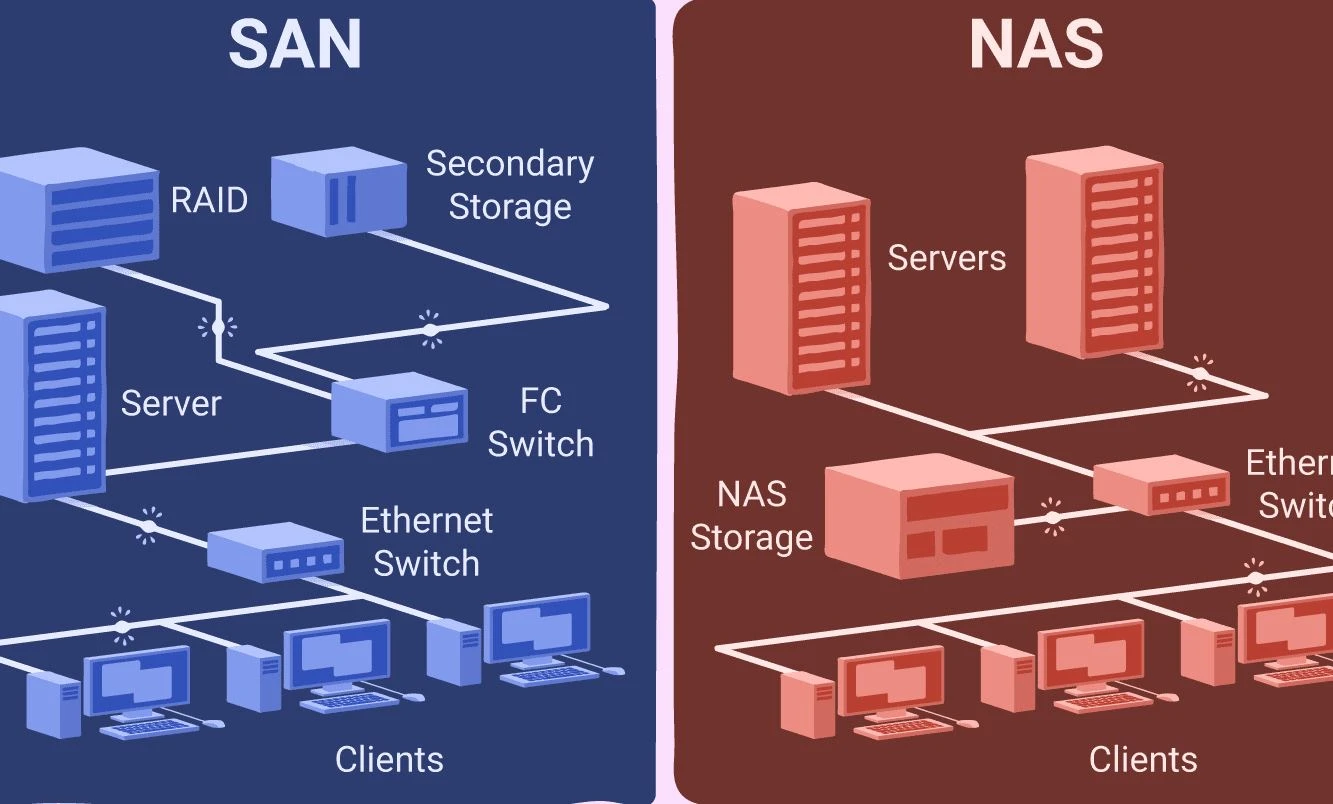

Huvudfunktionen för SAN/NAS-lagringsnätverket är att lagra data. Bland dem består SAN-nätverket huvudsakligen av servrar, fiberkanalswitchar, lagringsenheter och överföringsbärare (optiska moduler, fiberbyglar); NAS-lagringsnätverket består huvudsakligen av NAS-lagring, switchar, Det består av terminalutrustning (dator), överföringsbärare (optisk modul, optisk fiberbygel).
Det bör noteras att SAN-nätverket använder fiberkanals optiska moduler, som behöver stödja FC Fibre Channel-protokollet, medan de optiska modulerna som används i NAS-lagringsnätverket bara behöver överensstämma med Ethernet-protokollet.
5. 5G BörareNnätverk.

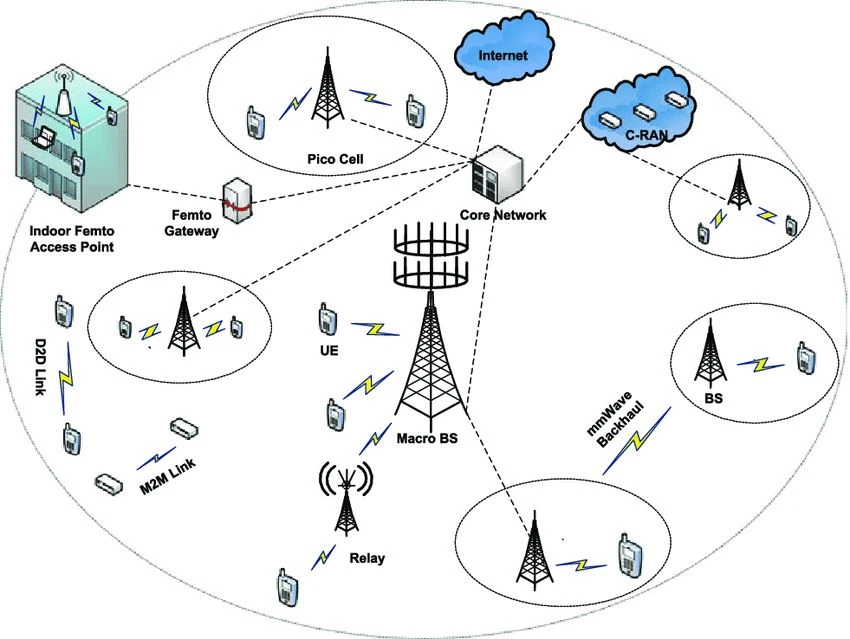

5G-nätet är uppdelat i tre delar, nämligen accessnätet, bärarnätet och kärnnätet. För att förstå förhållandet mellan dem kan du hänvisa till följande bild:
Hangzhou Softel talar om tillämpningen av optisk modul
5G-bärarnätverket är generellt uppdelat i tunnelbaneaccessskikt, tunnelbaneaggregationsskikt, tunnelbanekärnskikt/provinsiell stamlinje och realiserar fronthaul- och middle-backhaul-funktionerna för 5G-tjänster.
Typiska tillämpningsscenarier för 5G fronthaul inkluderar direkt optisk fiberanslutning, passiv WDM och aktiv WDM.
De typiska kraven för optiska moduler i 5G fronthaul-applikationsscenarier är följande:
1). Uppfyll de industriella temperaturkraven och höga tillförlitlighetskraven: Med tanke på utomhusarbetsmiljön måste den optiska front-haul modulen uppfylla det industriella temperaturintervallet på -40examen -+85grad, och måste också uppfylla kraven för dammsäker.
2). Låg kostnad: Efterfrågan på optiska 5G-moduler överstiger avsevärt efterfrågan på 4G. I synnerhet kan det vara särskilt hög efterfrågan på fronthaul optiska moduler. Låg kostnad är ett av huvudkraven för 5G-industrin för optiska moduler. I 5G täcker backhaul accessskiktet, aggregeringsskiktet och kärnskiktet i storstadsområdet. De optiska modulerna som krävs skiljer sig inte mycket från den optiska modulteknologin som för närvarande används i datacenter. Åtkomstskiktet kommer huvudsakligen att använda 25Gb/S, 50Gb/S, 100Gb/S och andra optiska moduler, konvergensskiktet och över kommer att använda 100Gb/S, 200Gb/S, 400Gb/S och andra optiska DWDM-moduler.
Slutligen måste det sägas att den växande efterfrågan på optiska moduler främst beror på datakommunikationsmarknaden och telekommunikationsmarknaden. I dagens dataera är optiska moduler skyldiga att inleda nya utvecklingsmöjligheter.
