FOSC, även känd som Fiber Optic Splice Closure, är en enhet som används i optiska fiberkommunikationssystem, främst för att skydda och hantera anslutningspunkterna mellan optiska kablar.
Huvudkomponenter i FOSC
1. Skal
Den är vanligtvis gjord av höghållfast plast eller metallmaterial och har bra vattentät, dammtät, korrosions- och tryckbeständighet, vilket kan skydda den fiberoptiska kontakten inuti från den yttre miljön.
Designad med en gummitätningsring och fästanordning, säkerställer den att boxkroppen kan bibehålla en god tätning under olika miljöförhållanden.
2. Stödram
Den används för att säkra den fiberoptiska kabeln så att den håller en stabil position inuti boxen.
I allmänhet är den gjord av plast eller metall, som har en viss styrka och flexibilitet, och kan anpassa sig till optiska kablar med olika diameter.
3. Fiberoptiska fixturer
Inkluderar fiberklämmor, brickor etc. för att säkra fibern och förhindra att den rör sig under skarvningsprocessen.
Se till att fibern är korrekt placerad för exakta skarvoperationer.
4. Tätningar
Såsom tätningsmedel, gummidyna etc., som används för att fylla gapet mellan lådan och den optiska kabeln för att förhindra att fukt och damm kommer in i lådan.
Säkerställ tätningsprestandan hos skarvboxen och förläng livslängden för den fiberoptiska kontakten.
5. Optisk fiberadapter/kontakt
Den optiska fibern som används för att ansluta olika optiska kablar för att säkerställa effektiv överföring av optiska signaler.
6. Skarvbricka
Den används för att placera och skydda den optiska fiberns skarvningspunkt för att säkerställa att den skarvade optiska fibern är snyggt arrangerad för att undvika fysisk skada.
7. Identifieringsetikett
används för att markera specifik information om optiska kablar och optiska fibrer, vilket är bekvämt för hantering och underhåll.
Arbetsprincip för FOSC
När två kablar behöver skarvas, skalas kablarna för att avslöja fibern. Fibrerna förs sedan genom skarvboxens inlopp och fixeras på fiberfixturerna. De två optiska fibrerna skarvas med hjälp av en smältskarv eller annan utrustning, så att den optiska signalen kan överföras mellan de två optiska fibrerna. Sedan arrangeras de skarvade optiska fibrerna snyggt på skarvbrickan och fixeras med hjälp av en efterbehandlingsanordning för optiska fibrer. Slutligen, stäng skarvförslutningsskalet och förslut skarvboxen för att förhindra påverkan av den yttre miljön på fiberanslutningen.
Huvudtyper av FOSC
1.Klassificering efter utseende
Horisontell fiberoptisk skarvförslutning
Platt form, lång på längden och smal på bredden
Horisontellt placerad, lämplig för overhead, pipeline och andra installationsmiljöer
Tar mindre plats
Vertikal fiberoptisk skarvförslutning
Vertikal struktur, hög höjd och smal bredd
Installerad vertikalt kan den fästas på vertikala strukturer som stolpar och torn med hjälp av bågar
Det har fördelar i bergig och komplex terränginstallation
2. Klassificering efter tätningsmetod
Mekaniskt förseglad fiberoptisk kabelskarvlåda
Tätningen av lådkroppen uppnås huvudsakligen genom bultar, spännen och andra mekaniska strukturer.
Den har vanligtvis god mekanisk hållfasthet och stabilitet och tål en viss extern påverkan.
Installationen kräver användning av verktyg för att dra åt och säkerställa tätningsprestanda. Till exempel, i vissa fältmiljöer, kan mekaniskt förseglade skarvboxar bättre motstå påverkan av naturliga faktorer som vind och regn.
Värmekrympförseglad fiberoptisk kabelskarvlåda
Tätning utförs med hjälp av egenskaperna hos värmekrympbara material. Under installationen är krympslangen hylsad vid förbindelsen mellan den fiberoptiska kabeln och skarvboxen, och krympslangen dras samman genom uppvärmning för att uppnå en tätning.
Värmekrymptätningen har bra vattentät och fuktsäker prestanda, och tätningseffekten är mer tillförlitlig.
Den är lämplig för tillfällen med höga tätningskrav, såsom skarvning av optisk kabel under vatten.
Självhäftande förseglad fiberoptisk kabelskarvlåda
Förseglingen av lådan uppnås genom att använda lim såsom tätningsmedel.
Självhäftande tätningar är relativt enkla att använda och kan förseglas snabbt. Tätningsmedlets kvalitet och konstruktionsteknik har dock stor inverkan på tätningseffekten.
Det används ofta i vissa tillfälliga eller snabba reparationstillfällen.
3. Klassificering efter tillämplig optisk kabeltyp
Vanlig fiberoptisk kabelskarvbox
Den är lämplig för konventionella optiska kommunikationskablar, såsom optiska kablar utomhus, optiska rörledningskablar, etc.
I allmänhet kan den möta behoven av optisk kabelanslutning vid konstruktionen av de flesta kommunikationsnätverk.
Skarvbox för bandkabel
Den används speciellt för skarvning av fiberoptiska bandkablar. Bandkablar är vanligtvis sammansatta av flera fibrer och har en bandstruktur.
Bandkabelns skarvbox är utformad med en speciell optisk fiberfixerings- och skarvanordning, som enkelt kan ansluta och hantera bandfibern.
Vid konstruktionen av vissa kommunikationsnätverk med stor kapacitet har skarvboxar för optiska bandkabel använts i stor utsträckning.
Skarvbox för sjökabel
Den har speciell vattentäthet, tryck- och korrosionsbeständighet och är lämplig för skarvning av optiska undervattenskablar.
Skarvboxar för undervattenskabel är vanligtvis gjorda av höghållfasta material som tål det höga trycket från djuphavet och den hårda marina miljön.
Installation och underhåll är svårt och kräver professionell utrustning och tekniker för att fungera.
4. Klassificering efter installationsmetod

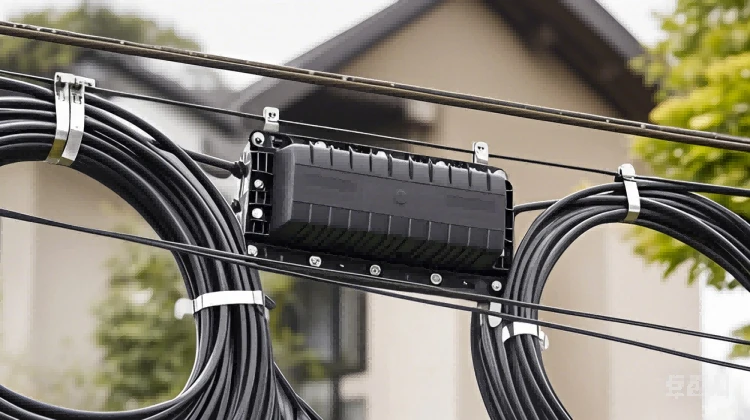

Overhead fiberoptisk kabel skarvbox
Designad för skarvning av fiberoptiska kabelledningar.
Den har vanligtvis bra vindbeständighet, ultraviolettbeständighet och åldringsbeständighet, och kan arbeta stabilt under lång tid i utomhusmiljöer.
Den är vanligtvis utrustad med en upphängningsanordning, som är bekväm för installation på bärande strukturer som överliggande stålsträngar.
Fiberoptisk kabelskarvlåda av kanaltyp
Den är lämplig för skarvning av optiska kablar i rör.
Den kompakta formfaktorn gör den enkel att installera och underhålla i rörledningen. Den har vanligtvis bra vattentät prestanda för att förhindra att fukt kommer in i lådan.
Vissa kanalbaserade skarvboxar är också utformade med öppningsbara lock för att underlätta kabelskarvning och underhåll utan att skada rören.
Direkt nedgrävd fiberoptisk kabel skarvbox
Den används för skarvning av direkt nedgrävda fiberoptiska kablar, som tål markens tryck och korrosion.
Den har vanligtvis hög mekanisk hållfasthet och bra tätningsprestanda, vilket kan skydda den optiska fiberkontakten från att arbeta stabilt under jord under lång tid.
Direkt nedgrävda skarvboxar är i allmänhet gjorda av korrosionsbeständiga material och utsätts för speciella anti-korrosionsbehandlingar.
Huvudfunktioner
1. Skydda fiberkontakt
Skarvboxen ger ett slutet utrymme för den optiska fiberanslutningen för att undvika direkt exponering för luft, förhindra erosion av fukt, damm, ultravioletta strålar och andra faktorer, och kan motstå vissa mekaniska yttre krafter, såsom sträckning, böjning, extrudering, etc. , för att skydda den optiska fiberanslutningen från skador och säkerställa stabiliteten och tillförlitligheten hos den optiska fiberanslutningen.
2. Förverkliga fiberskarvning och anslutning
Skarvbrickor och fiberadaptrar tillhandahålls för skarvning och anslutning av optiska fibrer, så att fiberskarvningsarbetet kan utföras i en relativt stabil miljö. Säkerställ kvaliteten och stabiliteten för skarvning av optiska fibrer och säkerställ överföringsprestanda för optiska signaler.
3. Lätt att underhålla och hantera
Skarvboxen är vanligtvis märkt med information som antal optiska kablar och antal kärnor, vilket är lätt för underhållspersonal att identifiera och hantera.
Den inbyggda efterbehandlingsanordningen för optiska fibrer hjälper till att ordna de optiska fibrerna snyggt, undvika lindning och överdriven böjning och minska förlusten av signalöverföring. När underhåll eller felsökning krävs kan skarvboxen enkelt öppnas för att inspektera och reparera fiberkontakten.
4.Miljöanpassningsförmåga
Kan arbeta bra under olika miljöförhållanden (t.ex. temperaturförändringar, luftfuktighetsförändringar).
Applikationsscenarier
1. Teleoperatörsnät
Vid konstruktionen av kommunikationsnätverk såsom långdistanskommunikationsstamlinjer, lokala nätverk och accessnätverk, används optiska kabelskarvboxar i stor utsträckning i anslutningen och grenen av optiska kablar. Säkerställ stabil överföring av kommunikationssignaler och möta människors behov av höghastighetskommunikation med stor kapacitet.
2. Radio- och TV-sändning
Den används i överföringsnätverket för radio- och tv-signaler, ansluter optiska kablar i olika sektioner för att säkerställa högkvalitativ signalöverföring.
Det spelar en viktig roll inom områdena kabel-TV och satellit-TV.
3. Kraftkommunikationssystem
I kraftsystemets kommunikationsnätverk används den optiska kabelskarvboxen för att ansluta de optiska kablarna mellan transformatorstationer, kraftverk och andra ställen för att realisera överföringen av information såsom kraftsändning och automatisk kontroll.
4. Offentliga anläggningar
Den används i kommunikationsstationer som järnvägar, motorvägar, broar, tunnlar, stadstrafik och trafikövervakningsnätverk, och optiska kablar som förbinder olika kommunikationsstationer, övervakningskameror och andra sensorer längs linjen.
5. Enterprise campus nätverk
Inne i datacentret används fiberoptiska kablar för att koppla ihop olika servrar och lagringsenheter.
I det integrerade ledningssystemet i den intelligenta byggnadskontorsparken används den optiska kabelskarvboxen för att ansluta de optiska kablarna i olika delar av byggnaden för att uppnå höghastighetsdataöverföring, videoövervakning och andra funktioner.
6. Petrokemiska och andra industriområden
I kommunikationssystemet för petrokemiska, gruv- och andra industriområden används den optiska kabelskarvlådan för att ansluta den optiska kabeln mellan olika produktionsutrustning och kontrollcenter i anläggningsområdet för att förverkliga den automatiska styrningen och övervakningen av produktionsprocessen.
7. Militära och statliga myndigheter
I det militära ledningssystemet används fiberoptiska kablar för att koppla ihop olika ledningscentraler och stridsförband.
I myndigheternas kommunikationsnätverk används fiberoptiska kablar för att ansluta olika kontorsplatser för att säkerställa effektiv överföring av myndighetsinformation.
