DBC-optisk mottagarnod
DBC-optisk mottagarnod

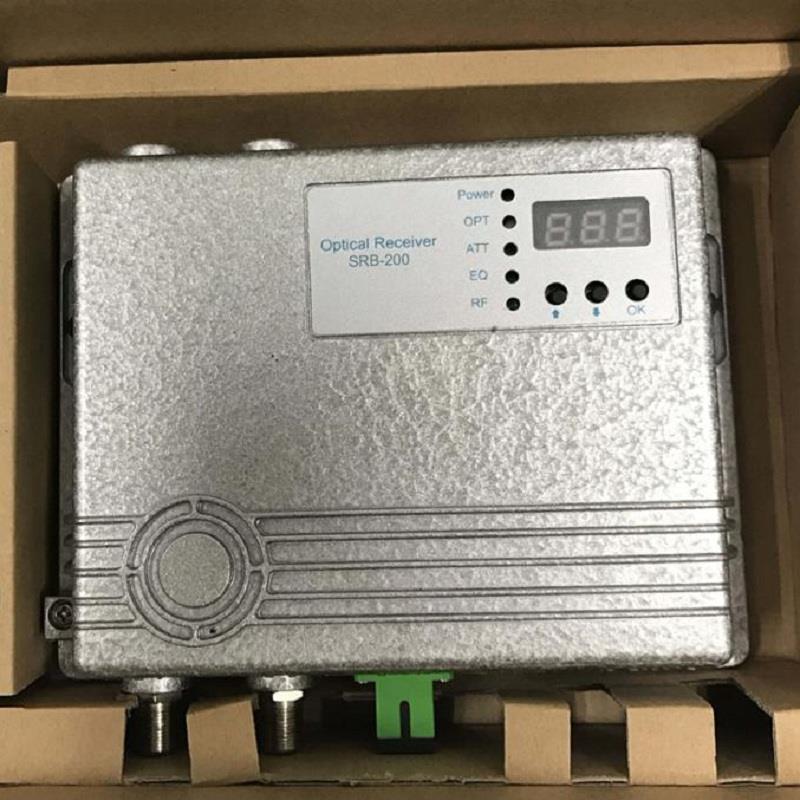

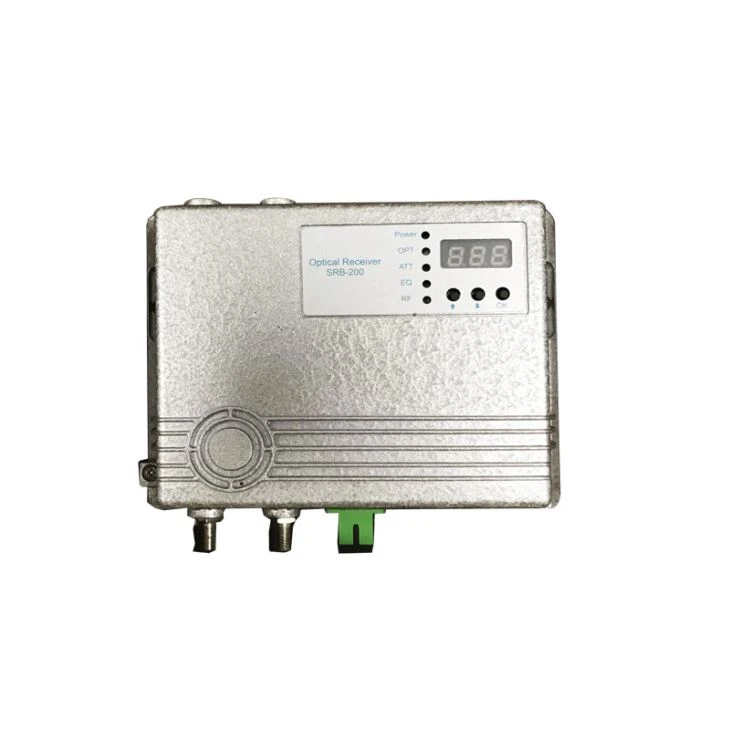

Den optiska noden SRB-200 är designad för CATV- och FTTH-nätverksapplikationen. Bandbredden är upp till 1G och ger en hög utgångsnivå upp till 110dBuV, med högt AGC-intervall -7 till +3 vid en mycket låg effektförbrukning. Den har SNMP-nätverkshantering för att förbättra den totala nätverksprestanda och pålitlighet.
Funktioner
● Bandbreddsområdet för denna dbc-optiska mottagarnod är 47-1000 mHz
● SNMP-nätverkshantering och övervakning följer den internationella HMS-standarden
● AGC-intervallet är -7 till +3dBm
● ATT- och EQ-skärm, stödjer ATT- och EQ-justering i programhantering
● 12V DC-nätadapter 90-260V
● 2 RF-utgångsgränssnitt
Specifikationer för optisk mottagarnod förBC
Beskrivning | Enhet | Värde | Villkor / anmärkningar | ||
Optiska specifikationer (framåt väg) | |||||
Våglängd | nm | 1100~1600 | |||
Optisk effektinmatningsområde | dBm | -9~+3 | |||
Optiskt AGC-intervall | dBm | -7～+3 | |||
Ansvar | V / mW | 0.85/0.9 | 1310 nm / 1550nm | ||
Optisk ingångs returförlust | dB | ≥45 | |||
RF-specifikationer (framåtväg) | |||||
Bandbredd | MHz | 47~1000 | Eller 870 MHz （Utan duplex） | ||
Flathet | dB | ≤±0.75 | |||
Nominell lutning | dB | 0~1 | |||
Nominell RF-utgångsnivå | dBμV | 1*108 | |||
2*104 | Med AGC | ||||
Returförlust | dB | ≥14 | |||
Impedans | Ω | 75 | |||
CNR | dB | ≥51 | 59 PAL CW-bärare, 1310nm sändare, 4,0% OMI, 10 km optisk fiber plus dämpare, -1 dBm optisk ingångseffekt, 106 dBuV utgångsnivå med 8dB jämvikt | ||
CSO | dB | ≥60 | |||
CTB | dB | ≥65 | |||
Överspänningsöverensstämmelse | V/A | 4000 | Överspänning (1,2 / 50us), | ||
Strömförsörjning | |||||
Ingångsspänningsområde | VAC | 90~265 | 220VAC / 110VAC | ||
Energiförbrukning | W | GG lt; 6 | |||
Miljöparametrar | |||||
Driftstemperatur | ℃ | -25~60 | |||
Förvaringstemperatur | ℃ | -40~85 | |||
Lagringsfuktighet | RH% | ≤95 | |||
Dimensionera | |||||
Vikt | |||||
Användargränssnitt | |||||
Optisk anslutningstyp | SC / APC | FC / APC | |||
RF-utgångskontakt | F-typ | Man eller kvinna | |||
Optisk effektindikator framåt | Enfärgad LED | ||||
