Ftth Mini Fiber Optical Node
Ftth Mini fiber optisk nod

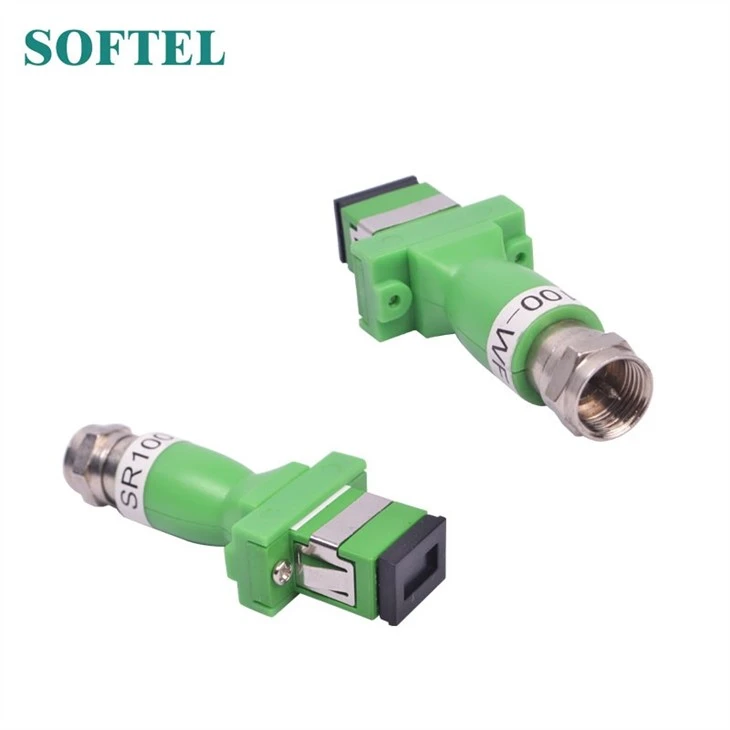

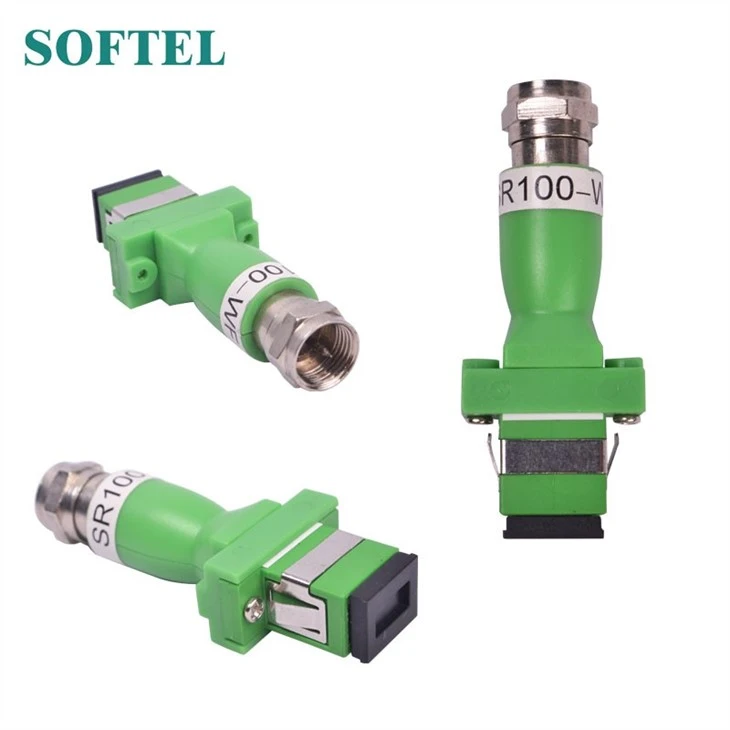

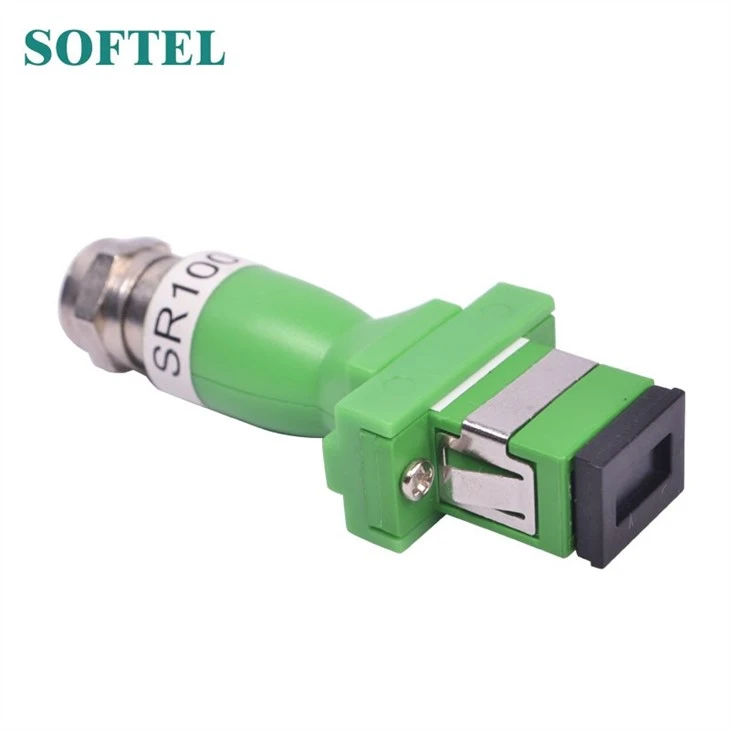

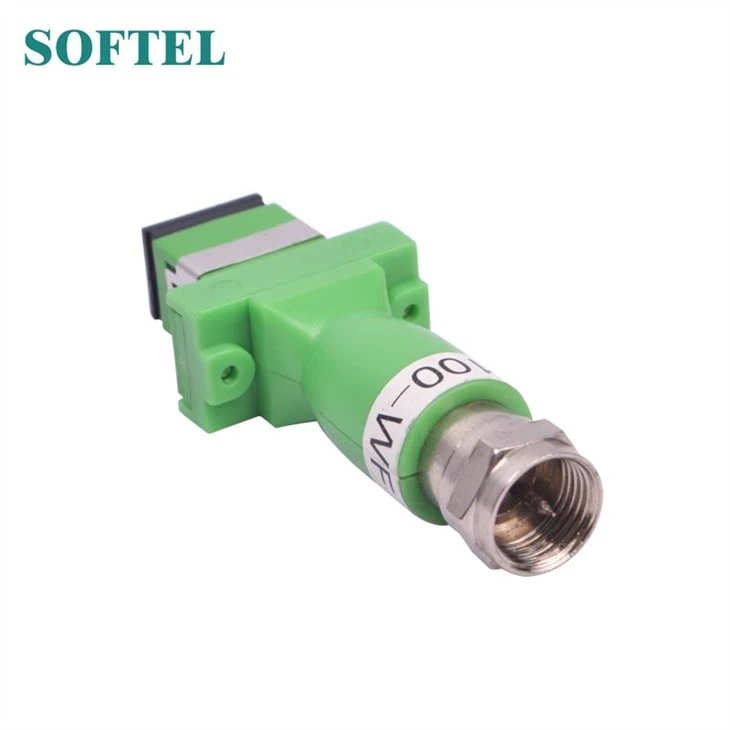

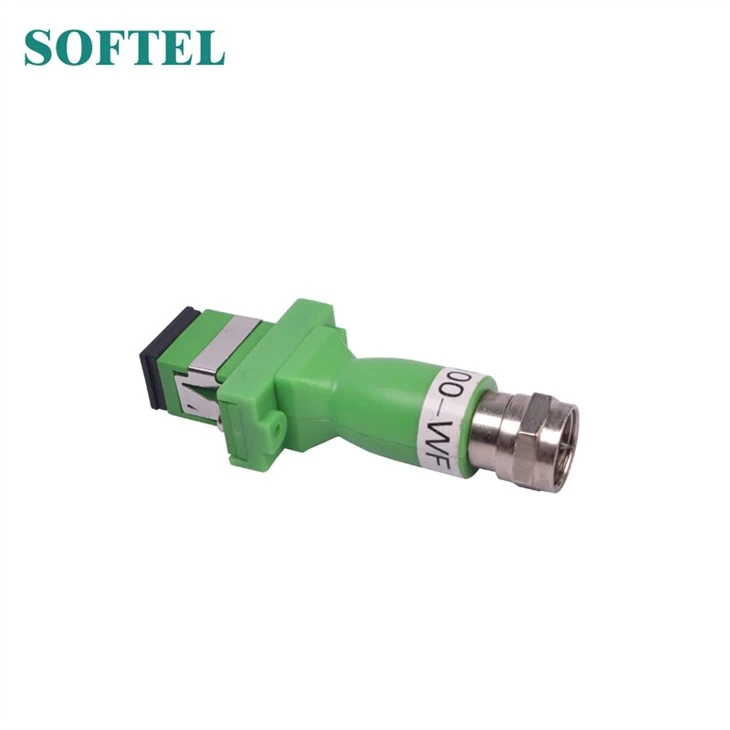

Kort introduktion av Fthth Mini fiber optisk nod
Ftth Mini fiber optisk Nodefor digital-tv, fiber till hemmet. Denna maskin antar det optiska mottagningsröret med hög känslighet, utan strömförsörjning, ingen strömförbrukning. När den ingående optiska effektutgångsnivån Pin=-1dBm, Vo=6 8dB V, kan ekonomiskt och flexibelt tillämpas integrationen av tre nät, fiber till hemnätverksapplikationen. SR100 utseende av emalj, det finns två typer av val av optiskt läge:
1. SR100: CATV-våglängd 1260 ~ 1620nm.
2. SR100 / WF: Inbyggt 1310 / 1490nm filter, lämpligt för enfiber trippelvåglängdsystem, CATV Driftvåglängd 1550nm.
Produktegenskap
1. Ingen ström krävs
2. Arbeta bandbredd 45 ~ 1050 MHz
3. Utgångsnivå=68dBμV (stift=-1dBm)
Huvudsaklig applikation
1. CATV FTTH
2. Integration av tre nätverk
3. FTTH PON
Testdata
Tekniskt index
artiklar | Optisk funktion | Enhet | Index | Tillägg |
| Optisk funktion | CATV Arbetsvåglängd | (Nm) | 1260~1620 | SR100 |
| 1540~1563 | SR100 / WF | |||
Kanalisolering | (DB) | ≥40 | 1550 nm& 1490 nm | |
Resposibitity | (A/W) | ≥0.85 | 1310 nm | |
| ≥0.9 | 1550nm | |||
Mottagande kraft | (DBm) | +2~-14 | ||
Optisk returförlust | (DB) | ≥55 | ||
| Optisk fiberkontakt | SC / APC | SR100-SC | ||
| FC / APC | SR100-FC | |||
RF-funktion | Arbeta bandbredd | (MHz) | 45 ~ 1050MHz | |
Utgångsnivå | (DBμV) | GG gt; 68 | Digital TV (Pin=-1dBm) | |
Returförlust | (DB) | ≥14 | 47 ~ 862 MHz | |
Utgångsimpedans | (Ω) | 75 | ||
| Utgångsportnummer | 1 | |||
| RF-anslutning | F-hona | |||
DigitalTV eature | OMI | (%) | 4.3 | |
MER | (DB) | ≥38 | Pin=-1dBM | |
| ≥30 | Pin=-13dBm | |||
| BER | GG lt; 1,0E-9 | Pin: +2 ~ -14dBm | ||
Allmän funktion | Arbetstemp | (℃) | -20~+55 | |
Lagringstemperatur | (℃) | -40~85 | ||
Arbeta relativ temp | (%) | 5~95 | ||
Storlek (W) × (D) × (H) | (Mm) | 23×53×12 | En typ (emaljtyp) | |
| Ф13×28 | B-typ (Fiber-typ) | |||
| 50×88×22 | C-typ (lådtyp) |
