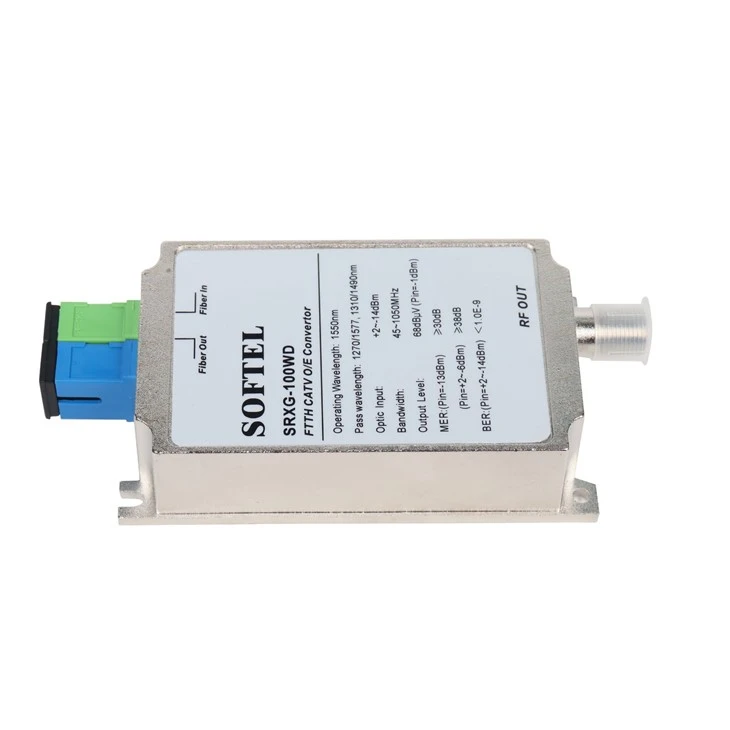

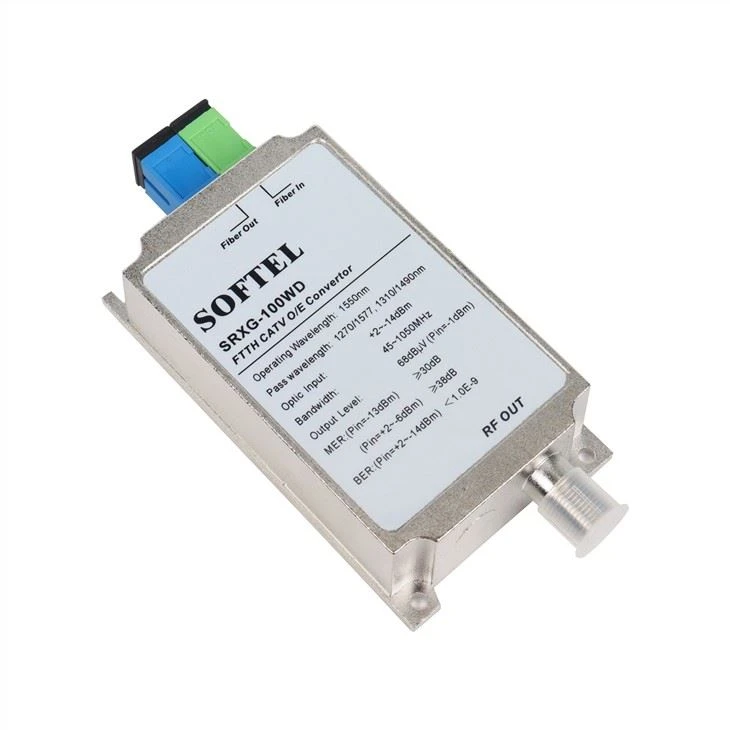

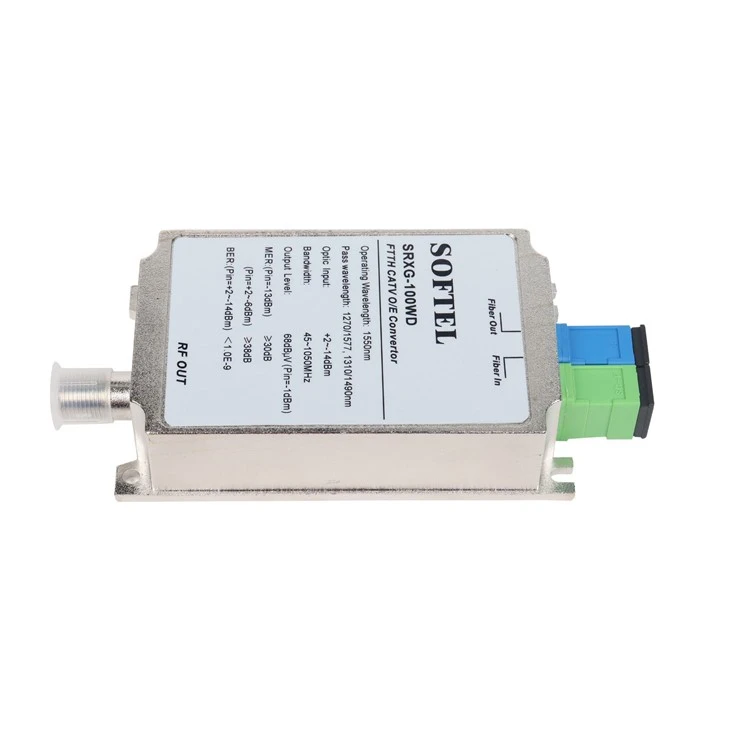

XGS-PON FTTH CATV Optical Passice Node
SRXG-100WD FTTH CATV passiv nod

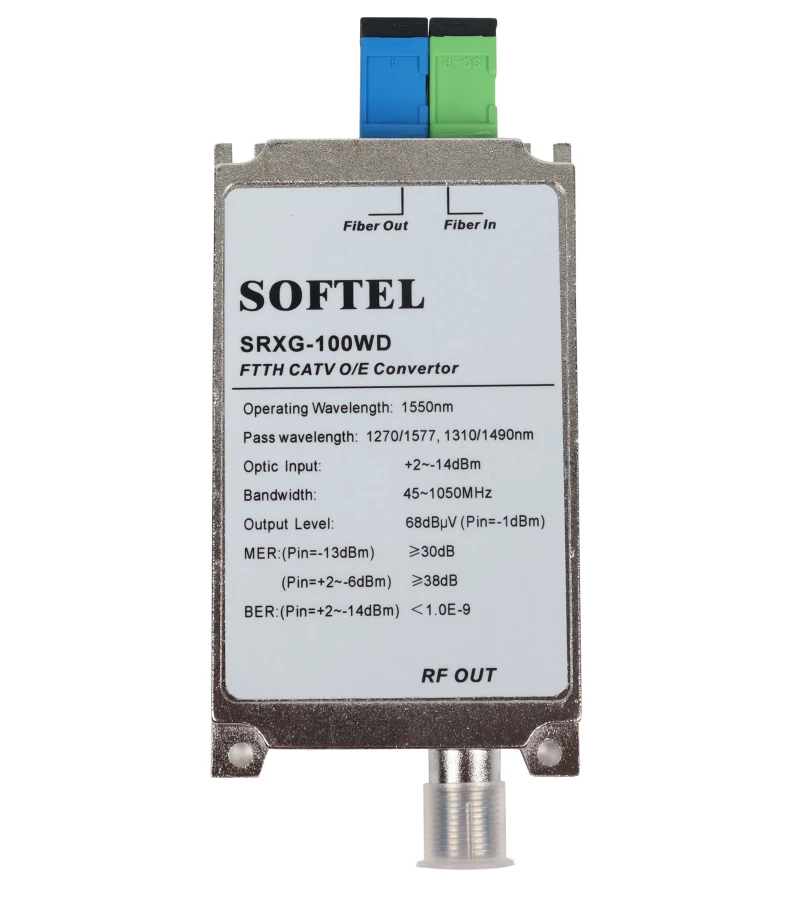

1.0 Kort introduktion avSRXG-100WD FTTH CATV passiv nod
SRXG-100WD CATV-omvandlare är för digital-tv, fiber till hemmet. Denna maskin använder det högkänsliga optiska mottagningsröret, utan strömförsörjning, ingen strömförbrukning. När den ingående optiska uteffektnivån Pin=-1dBm, Vo=68dBuV, ekonomisk, flexibel applikationsintegration, applicering av fiber till hemnätverket. Den är inbyggd CWDM, lämplig för enkelfiber trippelvåglängdssystem, CATV som arbetar med våglängd 1550nm, passvåglängd 1270/1577nm och 1310/1490nm, kan bekvämt ansluta ONU av EPON, GPON, XG -PON.
2.0 Produktfunktion förSRXG-100WD FTTH CATV passiv nod
1. Ingen ström krävs
2. Arbetsbandbredd 45~1050MHz

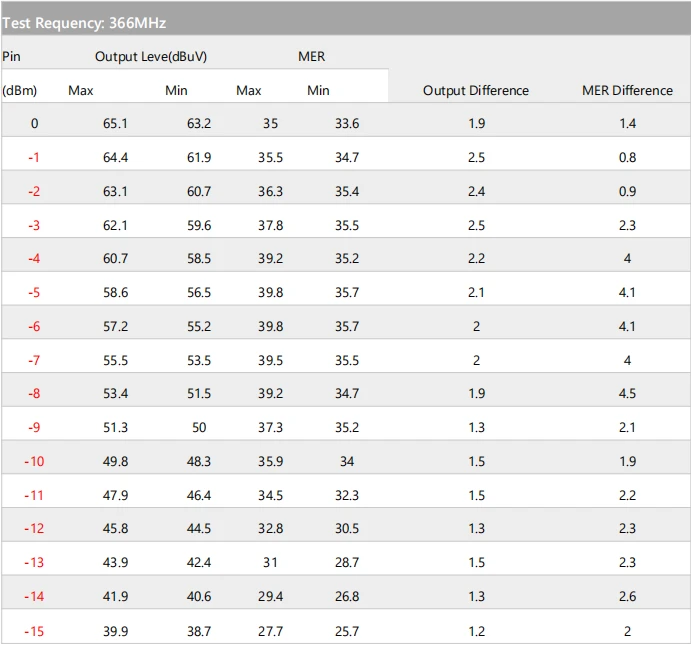

3.0 Testdata förSRXG-100WD FTTH CATV passiv nod
4.0 Tekniskt index förSRXG-100WD FTTH CATV passiv nod
Föremål | Optisk funktion | Enhet | Index | Tillägg |
| Optisk funktion | CATV Arbetsvåglängd | (nm) | 1540~1560 | |
Pass våglängd | (nm) | 1270/1577 | ||
Kanalisolering | (dB) | Större än eller lika med 40 | 1550nm & 1490nm | |
Ta emot kraft | (dBm) | plus 1~-15 | ||
Optisk returförlust | (dB) | Större än eller lika med 55 | ||
| Optisk fiberkontakt | SC/APC | inmatning | ||
RF-funktion | Arbetsbandbredd | (MHz) | 45~1050MHz | |
Utgångsnivå | (dBμV) | 61.9 - 64.4 | Digital-tv (stift=-1dBm) | |
Returförlust | (dB) | Större än eller lika med 14 | 47~862MHz | |
Utgångsimpedans | (Ω) | 75 | ||
| Utgångsportnummer | 1 | |||
| RF-anslutning | F-Kvinna | |||
Digital TV eature | OMI | ( procent ) | 4.3 | |
MER | (dB) | 34.7 - 35.5 | Fäst=-1dBM | |
| 28.7 - 31 | Fäst=-13dBm | |||
| BER | <> | Pin: plus 1~-15dBm | ||
Allmän funktion | Arbetstemp | ( grad ) | -20~ plus 55 | |
Förvaringstemp | ( grad ) | -40~85 | ||
Arbetsrelativ temp | ( procent ) | 5~95 |
5.0 Produktserie avSRXG-100WD FTTH CATV passiv nod
| Modell | Ingångsvåglängd | CATV i drift | Datapass | Utgångsfiber | Ingångsfiber |
| SRXG-100WD | 1270, 1577, 1310, 1490, 1550nm | 1540~1560nm | 1270/1577 nm 1310/1490 nm | SC/UPC ELLER SC/APC | SC/APC |
6.0 Anmärkning om SRXG-100WD FTTH CATV passiv nod
1. När RF-kontakten används och RF-ingångsgränssnittet måste dras åt till STB. Annars är marken dålig och kommer att orsaka högfrekventa segment Digital-TV-signaler MER-försämring.
2. Håll den optiska kontakten ren, den dåliga länken kommer att orsaka för låg RF-utgångsnivå.
