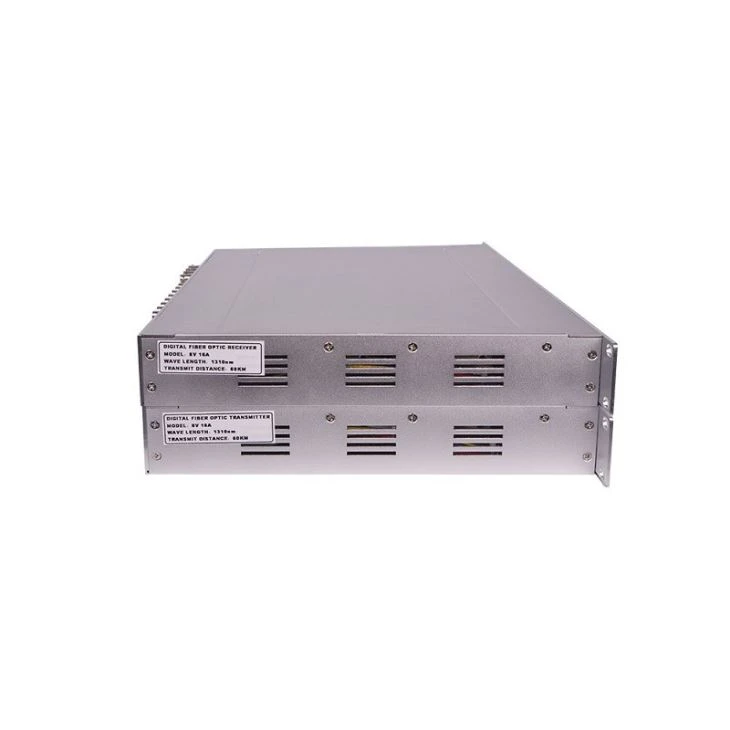

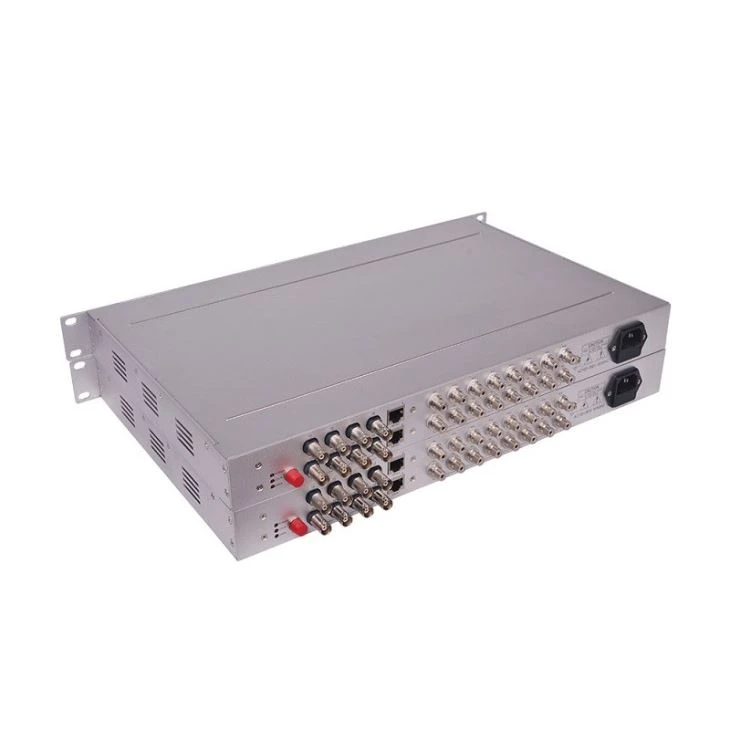

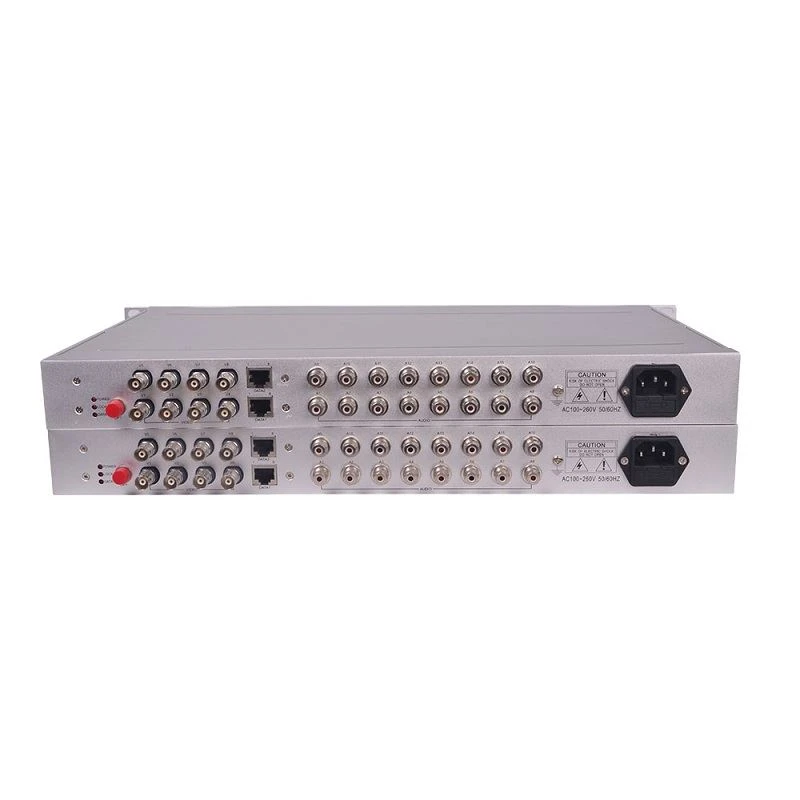

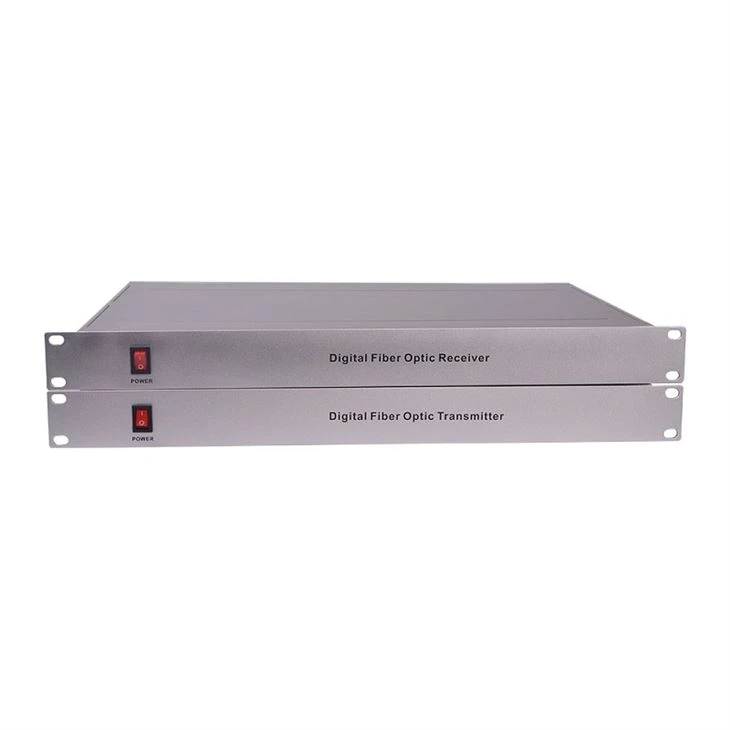

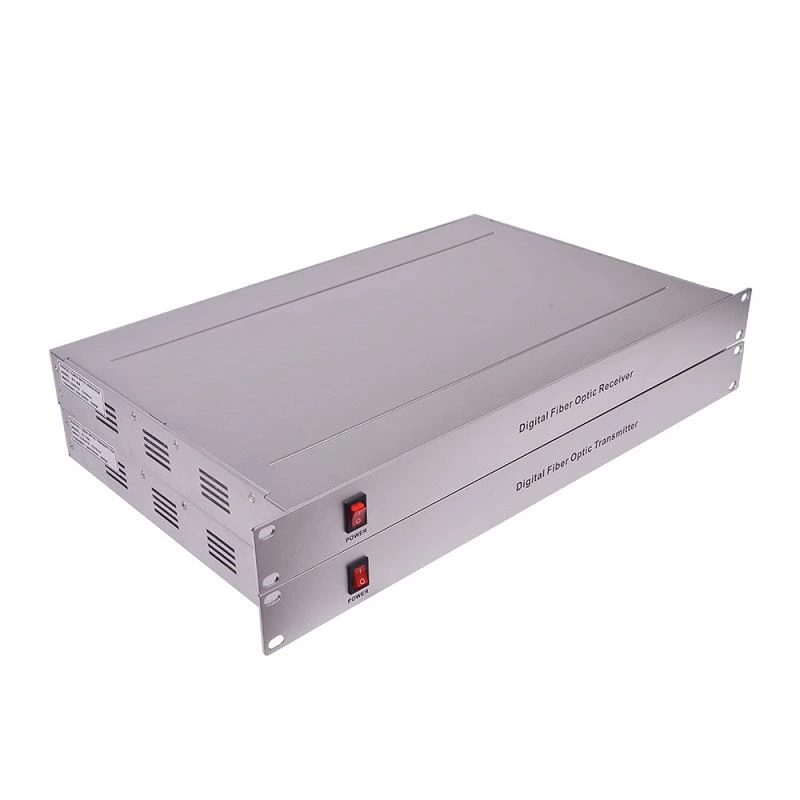

Fiber optisk media-omvandlare
Fiber Optical Media Converter antar digital video kodning och WDM teknik för att tillfredsställa användarnas multipath digital video, ljud, data, Ethernets långa avlägsna hög kvalitet optisk fiber överföring på grund av dess full-found. Denna modell av optiska sändtagaren innehåller enda fiber ett sätt digital video, enda fiber 64 rutter video, 128 rutter ljud och data uni-riktning och dubbelriktad komplikation.
Funktioner
Det anta 10Bit digital video kodning, kan nå överföringskvaliteten i sekundära broadcast video / ljud.
Denna Fiber Optical Media Converter är automatiskt kompatibel PAL / NTSC / SECAM videoläge.
Ingen tvärstörning av analog frekvensmodulerad/amplitudmodulerad optisk transceiver.
24 siffrig PCM digital ljudkodning.
Data stöder gränssnittet för RS-232, RS-422, RS-485, Manchester, strömbrytare signal, 10 ~ 100M Ethernet och så vidare. Dessutom har den huvudsakliga datakommunikationsprotokoll.
Multi-mode 0-5Km.
Enkelläge: 0-20Km, 0-40 Km, 0-60 Km, 0-80 Km, 0-100Km.
0Km ansökan, omättade och inget behov av att modulera
Stöd kaskad typ självläka cirkel netto funktion.
Tredje klass anti-åska teknik.
Flexibel nätverkskonstruktion, modulkassettchassi, oberoende struktur eller standard 1U-hölje som tillval.
Program
Video, ljudöverföringssystem av CATV.
Motorväg, trafik övervaka, och kommunicera system.
City community intelligent övervakning, kommunicera system.
Marknads-, industri- och gruvområde, elektroniskt säkerhetsmonitorsystem.
Militärt kommunicera system.
Campus nätverk, videokonferens, medicinsk behandling videosystem.
Tekniskt index av Fiber optiska medlaren
Parametern |
Index | ||
Videofunktion |
Kodning |
(Bit) |
10 |
Samplingsfrekvens |
(MHz) |
15.36 | |
Band bredd |
(MHz) |
8 | |
Gd |
(%) |
<1> | |
Dp |
(°) |
<1> | |
| ≤0,5 (Typiskt) | |||
Ft |
(%) |
<0.5> | |
Snr |
(dB) |
>67 (vägning) | |
Ingång/utgångsmotstånd |
(Ω) |
75 (Disequilibria) | |
| Ingångs-/utmatningsnivå | 1,0Vp-p | ||
| Videoport | Bnc | ||
Ljudfunktion |
Samplingsfrekvens |
(KHz) |
52.3 |
Frekvensomfång |
(KHz) |
10 Hz–20 KHz | |
Kodning |
(Bit) |
24 | |
Snr |
(dB) |
>85 | |
Motstånd mot ljudingång/utgång |
(Ω) |
600, 10K, 47K disequilibria(jämvikt) | |
Olinjär förvrängning |
(%) |
<1,> | |
Funktionen Data |
Fysiskt gränssnitt |
Sköld överträffa 5typ RJ45 |
|
| datariktning | Framåt/bakåt /Bi -riktning | ||
| dataformulär | RS232/RS422/RS485/Manchester | ||
Betygsätt |
(kbit/s) |
0 ~ 256 | |
Optikfunktion |
Fysiskt gränssnitt |
SC/UPC, SC/APC, FC/UPC, FC/APC, ST/PC |
|
optisk fiber typ |
(μm) |
Enkelt läge: 9/125 | |
| Multiläge: 62.5/125 | |||
Våglängd |
(nm) |
Enkelt läge: 1310/1550 | |
| Multiläge: 850/1300 | |||
Mottagarens känslighet |
(dBm) |
-35(1 rutt videoserie) | |
| -28(mer än 2 rutt ljudsystem) | |||
Optisk länk |
(dB) |
≤25 (1 ruttljud) | |
Allmän funktion |
Strömförsörjning |
(V) |
90~ 265 stadsmakt |
Arbetstemperatur |
(°C) |
-40 ~ +65 | |
Lagringstemperatur |
(°C) |
-40 ~ +85 | |
Arbetsfuktighet |
(%) |
0 ~95 (okondensation) | |
| Mellantid till dubbel misslyckande | > 100 000 timmar | ||
| Storlek, vikt | 1U: 482(W)×280mm(L)×44mm(H), ≤3Kg | ||
| 5U: 482mm(W)×242mm(L)×222mm(H), ≤8Kg | |||
| som mest 16 slot, 64 ruttvideo | |||
| Korttyp för modulinsats | 222mm(W)×210mm(L)×28mm(H)(1 kortplats), ≤1Kg | ||
| 222mm(W)×210mm(L)×51mm(H)(2 kortplats), ≤1,5Kg | |||
