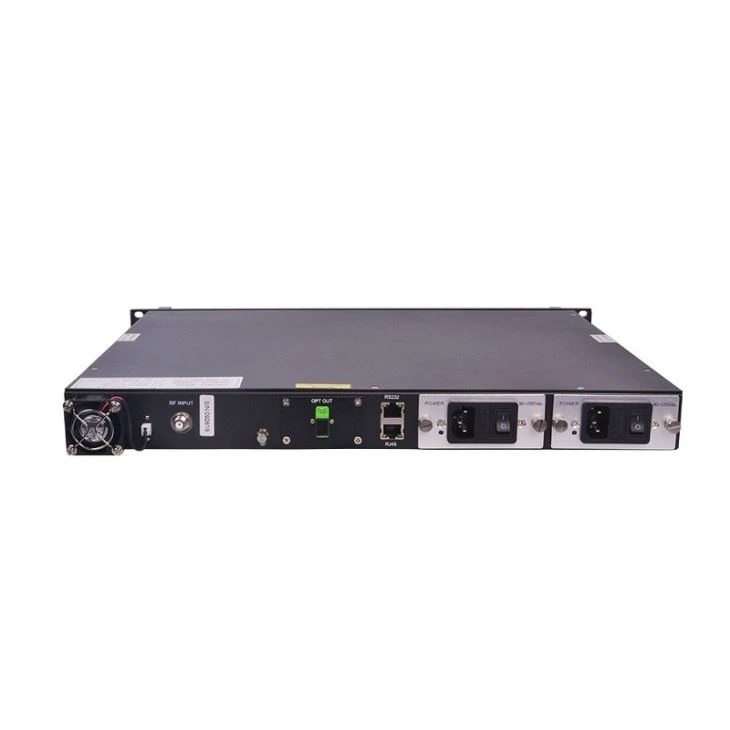

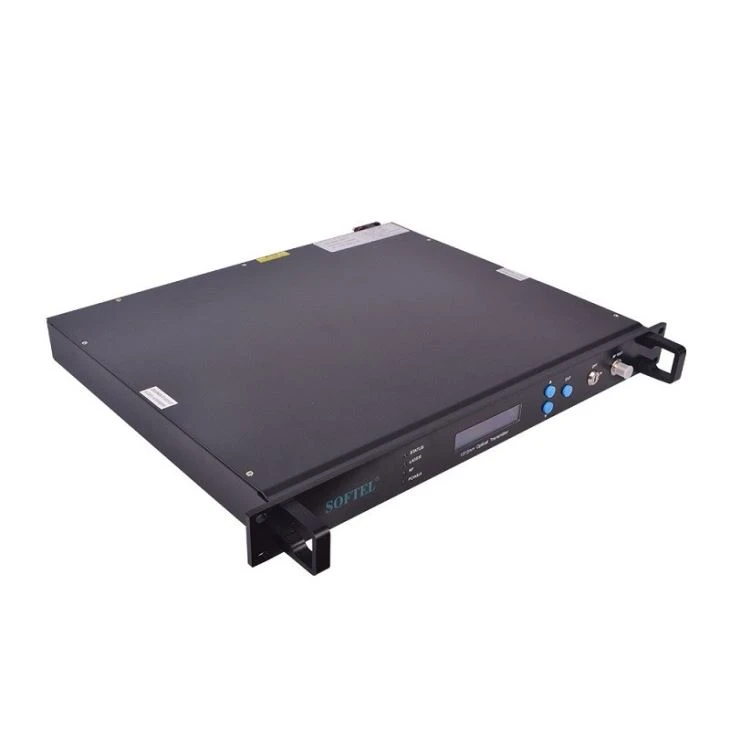

CATV 1310nm optiska fibersändare

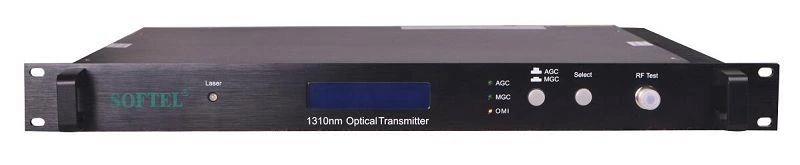

ST1300 adopterar ORTOL DFB-laser med hög linjäritet, perfekt inbyggd justeringskrets för distorsion och laser-APC, ATC-styrkrets med sluten slinga. Alla driftsparametrar styrs av mikroprocessor. LCD-skärmen på frontpanelen kan visa relativ driftstatus och felinformation.
Funktioner
Denna CATV 1310nm optiska fibersändare använder den importerade DFB-lasern med namnet Agere (ORTEL 、 Lucent), Mitsubishi 、 Fujisu 、 AOI och så vidare.
Den interna RF-drivförstärkaren och styrkretsen för denna maskin kan säkerställa bästa C / N. Den perfekta och stabila kretsen för optisk effektutgång och styrkrets för termoelektrisk kylanordning i lasermodul säkerställer användaren bästa kvalitet och stabilt arbete under lång tid.
Den interna mikroprocessorprogramvaran har många funktioner som laserövervakning, nummervisning, problemlarm och onlinehantering. När laserns arbetsparameter är utanför det fasta området kommer det att bli ett rött ljus som blinkar för larm.
RS-232-standardkontakten gör det möjligt att hantera on-line och monitor på ett annat ställe.
Maskinen antar 19 ”standardhylla och den kan fungera med spänningen från 110V till 254V.
Tekniska parametrar
Modell (ST1310) | -2 | -4 | -6 | -8 | -10 | -12 | -14 | -16 | -18 | -20 |
Optisk effekt （mW） | ≥02 | ≥04 | ≥06 | ≥08 | ≥10 | ≥12 | ≥14 | ≥16 | ≥18 | ≥20 |
Optisk kraft （dBm） | 3,0 | 6,0 | 7,8 | 9,0 | 10,0 | 10,8 | 11,5 | 12,0 | 12,3 | 12,8 |
Optisk våglängd （nm） | 1290 ~ 1310 | |||||||||
Fiberanslutning | FC / APC 、 SC / APC 、 SC / UPC (valt av kunden) | |||||||||
Arbetsbandbredd (MHz) | 47 ~ 862 | |||||||||
kanaler | 59 | |||||||||
CNR （dB） | ≥51 | |||||||||
CTB （dBc） | ≥65 | |||||||||
CSO （dBc） | ≥60 | |||||||||
RF-ingångsnivå (dBμV) | Inte med förvrängning | 78 ± 5 | ||||||||
Med fördistorsion | 83 ± 5 | |||||||||
Bandblåsan | ≤0.75 | |||||||||
Strömförbrukning (W) | ≤30 | |||||||||
Kraftspänning (V) | 220V (110 ~ 254) | |||||||||
Working Tem (℃) | 0 ~ 45 | |||||||||
Storlek (mm) | 483 × 370 × 44 | |||||||||
Garantiperiod
CATV 1310nm optiska fibersändare täcks av ett års begränsad garanti som börjar från det första köpdatumet. Vi tillhandahåller dess kunders tekniska support för hela livet. Om garantin har löpt ut debiterar reparationsservice endast delar (vid behov). I händelse av att en enhet måste returneras för service, innan du returnerar enheten, vänligen meddela att:
1. Garantimärket klistrat på enhetens hus måste vara under goda förhållanden.
2. Ett tydligt och läsbart material beskriver modellnummer, serienummer och problem bör erbjudas.
3. Packa enheten i originalbehållaren. Om originalbehållaren inte längre finns tillgänglig, packa enheten i minst 3 tum stötdämpande material.
4. Returerade enheter måste vara förbetalda och försäkrade. COD och fraktuppsamling kan inte godtas.
OBS: vi tar inte ansvar för skador orsakade av felaktig förpackning av returnerade enheter.
Följande situation täcks inte av garantin:
1. Enheten fungerar inte på grund av operatörens fel.
2. Garantimärket modifieras, skadas och / eller tas bort.
3. Skada orsakad av Force Majeure.
4. Enheten har obehörig förändring och / eller reparerats.
5.Andra problem orsakade av operatörens fel.
Omvandling av optisk kraft
mW | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
dBm | 0,0 | 3,0 | 4,8 | 6,0 | 7,0 | 7,8 | 8,5 | 9,0 | 9,5 | 10,0 | 10,4 | 10,8 | 11,1 | 11,5 | 11,8 | 12,0 |
mW | 17 | 18 | 19 | 20 | 21 | 22 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
dBm | 12,3 | 12,5 | 12,8 | 13,0 | 13,2 | 13,4 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 |
