Multiplexering av våglängdsdelning

Den har låg polarisationsrelaterad förlust, hög våglängdsisolering och låg insättningsförlust.

Skicka förfrågan

produkt introduktion

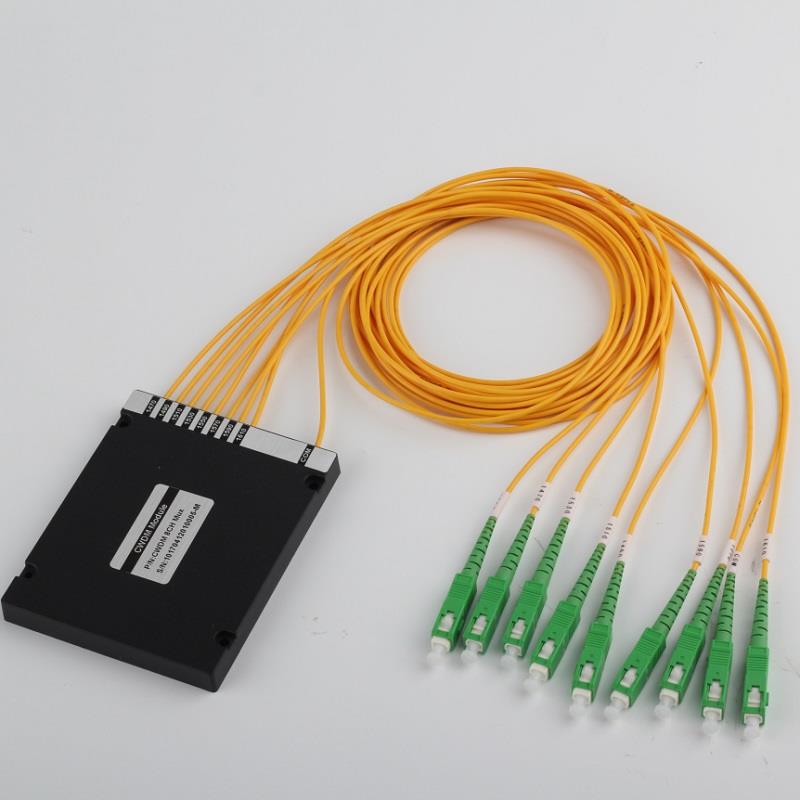

Multiplexering av våglängdsdelning

Wavelength Division Multiplexing

Coarse Wavelength Division Multiplexing (CWDM) är användningen av fiberoptisk multiplexerare till olika våglängder av ljussignaler multiplexerade till en enda optisk fiber för överföring

egenskaper

Den har låg polarisationsrelaterad förlust, hög våglängdsisolering och låg insättningsförlust.

tillämpningar

Det är tillämpligt för CWDM-system, PON-nätverk och CATV-länkar.

Specifikationer för Multiplexing av våglängdsdelning

parametrar	Enhet	Specifikationer
Funktion våglängd	nm	1260 ~ 1650
Centervåglängd	nm	1310
pass	nm	(λC – 7.4) ~ (λC + 7.4)
Reflektionsband	nm	1260 ~ (XC - 12.6) och (XC ~ 12.6) ~ 1620
Ripple inom Passband	dB	≤ 0.20
Sändningsisolering inom reflektionsband	dB	≥ 30
Peak Insertion Förlust inom Passband	dB	≤ 0.70
Reflektionsisolering inom Passband	dB	≥15
Insertion Loss Variation inom Reflection Band	dB	≤0.50
Polarisationsberoende förlust inom passband	dB	≤ 0.05
Termisk förändringskoefficient i centrumvåglängd	pm / ° C	≤ 3.0
Driftstemperatur	°C	- 5 ~ + 70
Förvaringstemperatur	°C	- 40 ~ + 85
Paketets dimension	mm	5,5x38 stålrör
Anslutningstyp		SC / APC

003
