CATV optisk till Ethernet -omvandlare

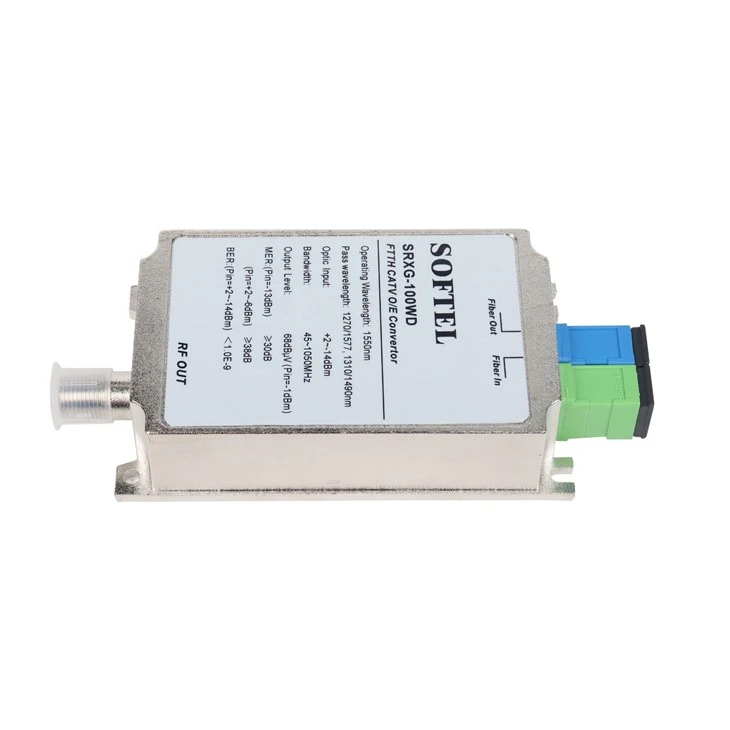

SRXG-100WD
FTTH CATV PASSIV NODE O/E Konvertor
SRXG-100WD CATV-omvandlare är för digital-tv, fiber till hemmet. Den här maskinen antar optiska mottagningsrör med hög känslighet, utan strömförsörjning, ingen strömförbrukning. När ingången optisk effektutgångsnivå pin =-1 dbm, vo =68 dbuv, ekonomisk, flexibel tillämpningsintegration, tillämpning av fiber på hemnätverket.
Den är inbyggd CWDM, lämplig för enfiber trippelvåglängdssystem, CATV-driftsvåglängd 1550 nm, passvåglängd 1270/1577NM och 1310/1490Nm, kan bekvämt ansluta ONU för EPON, GPON, XG-PON.
Produktfunktion
1. Ingen kraft krävs
2.Work bandbredd 45 ~ 1050MHz
Specifikationer för FTTHCATV optisk till Ethernet -omvandlare
|
Optisk funktion |
Optisk funktion |
Enhet |
Index |
Tillägg |
|
CATV arbetsvåglängd |
(nm) |
1540~1560 |
||
|
Passera våglängden |
(nm) |
1270/1577, 1310/1490 |
||
|
Kanalisolering |
(DB) |
Större än eller lika med 40 |
1550NM & 1490NM |
|
|
Mottagande |
(dbm) |
+1~-15 |
||
|
Optisk returförlust |
(DB) |
Större än eller lika med 55 |
||
|
Optisk fiberkontakt |
SC/APC |
Input |
||
|
RF -funktion |
Arbetsbandbredd |
(MHz) |
45 ~ 1050MHz |
|
|
Utgångsnivå |
(DBμV) |
61.9 - 64.4 |
Digital TV (pin=-1 DBM) |
|
|
Returförlust |
(DB) |
Större än eller lika med 14 |
47 ~ 862 MHz |
|
|
Produktionsimpedans |
(Ω) |
75 |
||
|
Utgångsportnummer |
1 |
|||
|
RF-bindning |
F-kvinnlig |
|||
|
Digital -TV -funktion |
Omi |
(%) |
4.3 |
|
|
Mer |
(DB) |
34.7 - 35.5 |
Stift=-1 dbm |
|
|
28.7 - 31 |
Stift=-13 dbm |
|||
|
Ber |
<1.0E-9 |
Stift: +1 ~ -15dbm |
||
|
Allmänt funktion |
Arbetstemp |
(grad) |
-20~+55 |
|
|
Lagringstemperatur |
(grad) |
-40~85 |
||
|
Arbetsrelativ temp |
(%) |
5~95 |
Testdata
|
Testkrävande: 366MHz |
||||||
|
Stift |
Output Leve (DBUV) |
Mer |
Produktionsskillnad |
Mer skillnad |
||
|
(dbm) |
Max |
Min |
Max |
Min |
||
|
0 |
65.1 |
63.2 |
35 |
33.6 |
1.9 |
1.4 |
|
-1 |
64.4 |
61.9 |
35.5 |
34.7 |
2.5 |
0.8 |
|
-2 |
63.1 |
60.7 |
36.3 |
35.4 |
2.4 |
0.9 |
|
-3 |
62.1 |
59.6 |
37.8 |
35.5 |
2.5 |
2.3 |
|
-4 |
60.7 |
58.5 |
39.2 |
35.2 |
2.2 |
4 |
|
-5 |
58.6 |
56.5 |
39.8 |
35.7 |
2.1 |
4.1 |
|
-6 |
57.2 |
55.2 |
39.8 |
35.7 |
2 |
4.1 |
|
-7 |
55.5 |
53.5 |
39.5 |
35.5 |
2 |
4 |
|
-8 |
53.4 |
51.5 |
39.2 |
34.7 |
1.9 |
4.5 |
|
-9 |
51.3 |
50 |
37.3 |
35.2 |
1.3 |
2.1 |
|
-10 |
49.8 |
48.3 |
35.9 |
34 |
1.5 |
1.9 |
|
-11 |
47.9 |
46.4 |
34.5 |
32.3 |
1.5 |
2.2 |
|
-12 |
45.8 |
44.5 |
32.8 |
30.5 |
1.3 |
2.3 |
|
-13 |
43.9 |
42.4 |
31 |
28.7 |
1.5 |
2.3 |
|
-14 |
41.9 |
40.6 |
29.4 |
26.8 |
1.3 |
2.6 |
|
-15 |
39.9 |
38.7 |
27.7 |
25.7 |
1.2 |
2 |
