Agile modulator catv 16 är ett rackmonterat 4RU-chassi som möjliggör installation av upp till 16 stycken högkvalitativa SAW-filtrerade frekventa smidiga modulatorer som täcker 860 MHz.

Skicka förfrågan

produkt introduktion

Agile modulator catv 16

Agile modulator catv 16 är ett rackmonterat 4RU-chassi som möjliggör installation av upp till 16 stycken högkvalitativa SAW-filtrerade frekventa smidiga modulatorer som täcker 860 MHz. Den inbyggda aktiva kombineraren eliminerar onödiga kablar och potentiella anslutningsproblem och säkerställer hög uteffekt. Lågt brus utanför bandet gör det perfekt i intilliggande kanalhuvud.

FUNKTIONER med Agile modulator catv 16

1.Full frekvensfunktion möjliggör snabb skapande av kanaluppställningar

2. Varje kanal är helt oberoende. Kanalkonfigurationen är flexibel

3.Två kylfläktar för kylflänsar förlänger livslängden

4. Inte flyktigt minne säkerställer att kanalprogrammering förblir efter strömavbrott

5. tvåsiffrig LED-display ger snabb kanalidentifiering

6.Tillgänglig i NTSC- eller PAL-konfigurationer

Specifikation av Agile modulator catv 16

Chassi
RF	Frekvensomfång	45 ~ 860 MHz
	OutputConnector	F-kontakt
	Utgångsnivå	105 dBµV (Adj.)
	Testpunkt	-20 dB
	Isolationsport till port	≥ 35 dB
	Returförlust	≥ 12 dB
	Få	+ 8dB
GENERAL	Modulator kapacitet	16
	Ingångsspänningsområde	110V eller 220V
	Kylfläkt	2
	Konsumtion	57W (fullastad)
	Dimensionera	42 * 17 * 20 cm
	Nettovikt	10 kg (fullastad)
	Fraktvikt	3,7 KG (endast chassi)
	Fraktvikt	11 KG (fullastad)
	Förpackningstorlek	53 * 30 * 24 cm
	Modulator-kort
RF	Utgångsfrekvens	45 ~ 860 MHz
	Utgångsnivå	113dBµV (Adj.)
	Utgångskontakt	FCanslutning
	A / VRatio	-11 ~ -18dB (adj.)
	Frekvensstabilitet	± 5KHz
	Videoingångsnivå	0,6-1,5Vp-p (87,5% modulering)
	Videoingångskontakt	YellowRCA
	Ljudingångsnivå	1Vp-p (25KHz Dev.)
	Ljudingångskontakt	Vit RCA
ALLMÄN	Spänning	DC 5V

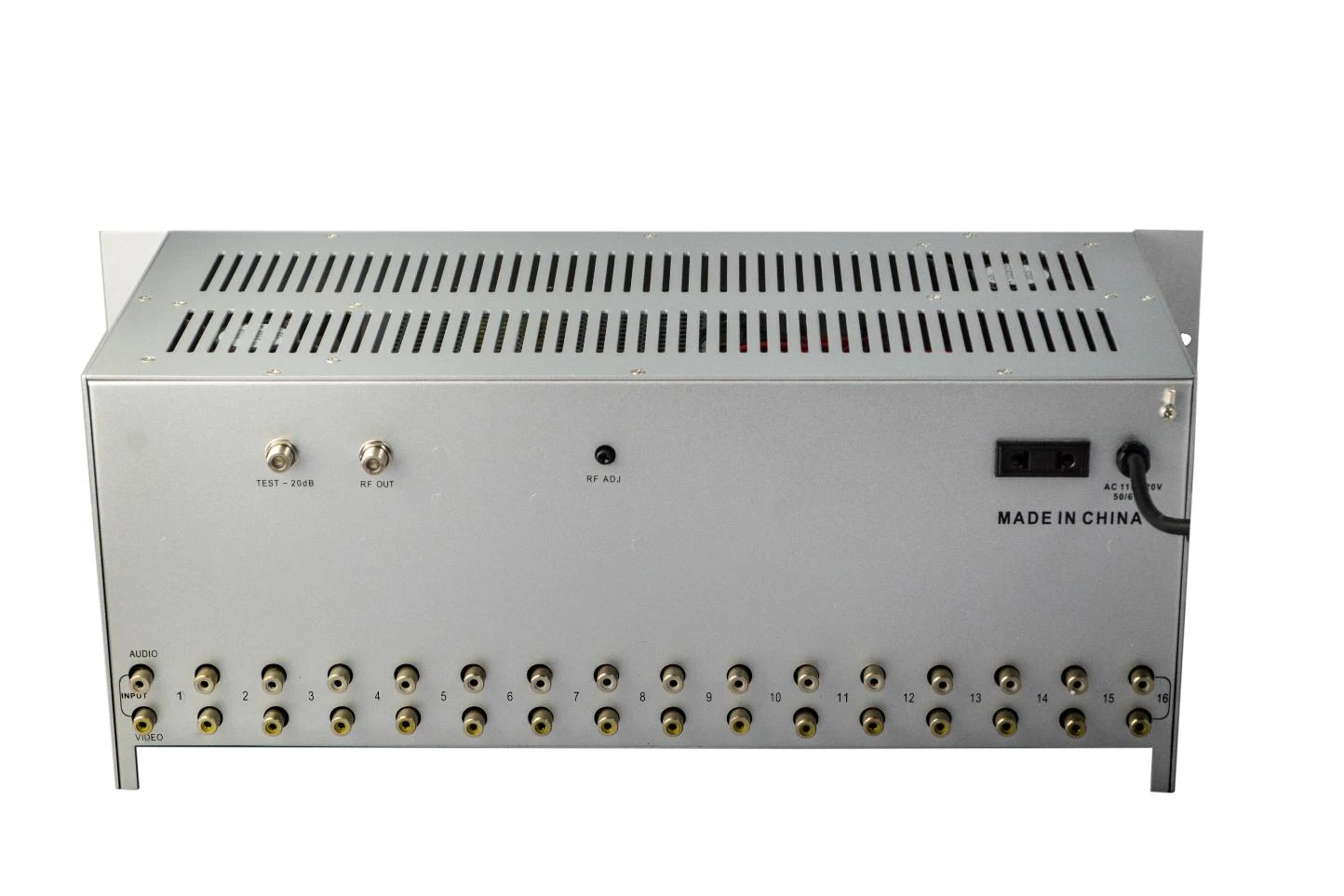

Agile modulator catv 16

1. VIDEO GG-förstärkare; LJUDINGÅNG
Mata in video- och ljudsignalen i varje modulatorkort

2.TESTPUNKT
Utgångsnivån som läses vid denna punkt kommer att vara 20dB nere än den faktiska utgången

3.RF-UTGÅNG
16 modulerade CATV-signaler vid 105dBµV maximal utgång tillhandahålls vid denna port

4.RF OUTPUT ADJ.
Justering för kombinationsutgångsnivån vid RF OUTPUT. Kontrollen är justerbar över ett 8dB-intervall. Vrid medurs för att öka utgångsnivån

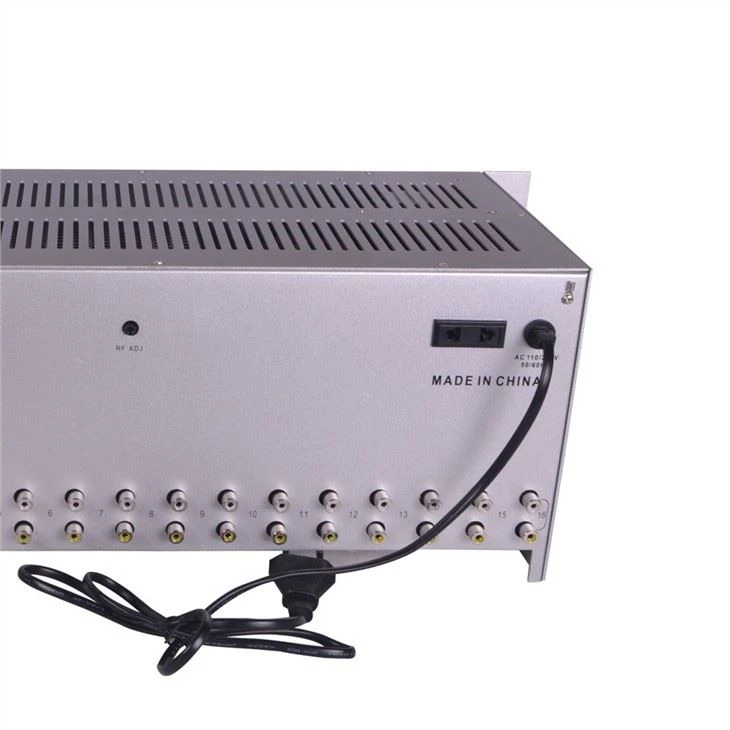

5. Strömkabeluttag och sladd
110V eller 220V strömkälla

6. GND
För jordning av modulator
