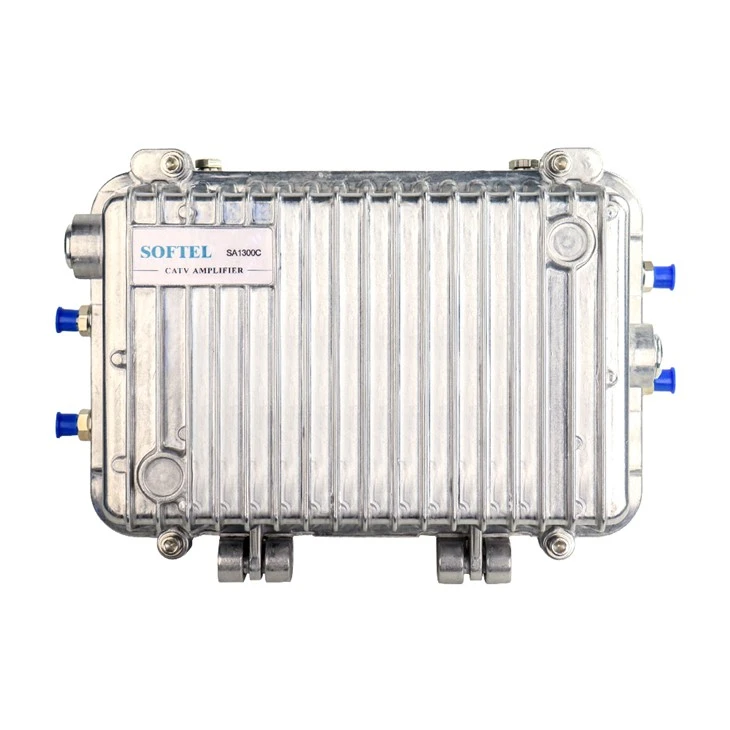

SA1300 utomhus modular dubbelriktad RF-förstärkare
SA1300C Series utomhusbi-riktningsstamförstärkare är den nya utvecklade högförstärkaren. Mogen och optimerad kretskonstruktion, vetenskaplig och rimlig intern process och högkvalitativa material, säkerställer den stabila förstärkningen och låg distorsion. Det är det bästa valet för att bygga stora eller medelstora CATV-bi-riktningsöverföringsnätverk.
Prestationsegenskaper
-PROWN-FORGE-FÖREGÅNGEN Antar det nyaste high indeximporterade lågbrus-push-pull-förstärkarmodulen eller GAAS-push-pull-modulen, utgångssteget antar den senaste high index importerade effektförstärkarmodulen eller GAAS-förstärkarmodulen. Det olinjära indexet är bra och utgångsnivån är mer stabil. Returvägen antar den senaste high index importerade returerade förstärkningsmodulen. Förvrängningen är låg och signal -till -brus -förhållandet är hög.
-Det är bekvämare att felsöka på grund av plug-in duplexfiltret, plug-in fast (eller justerbar) utjämnar och dämpare och de vetenskapliga och rimliga on-line detekteringsportarna.
-Utrustningen kan lång tid kontinuerligt arbete stadigt under utomhus dåligt miljöförhållanden. På grund av det vattentäta bostaden i aluminium, växande kraftförsörjning och strikt blixtskyddssystem.
-Halet antar inbäddad modulär design; Utrustningens underhåll, ersättning och felsökning är praktiska.
Prestationsparametrar
|
Punkt |
Enhet |
Tekniska parametrar |
|||||
|
Framväg |
|||||||
|
Frekvensområde |
MHz |
47/54/85-862/1003 |
|||||
|
Nominell vinst |
dB |
30 |
34 |
36 |
38 |
40 |
|
|
Minsta fulla vinst |
dB |
Större än eller lika med 30 |
Större än eller lika med 34 |
Större än eller lika med 36 |
Större än eller lika med 38 |
Större än eller lika med 40 |
|
|
Nominell inmatningsnivå |
dbμv |
72 |
|||||
|
Nominell utgångsnivå |
dbμv |
108 |
|||||
|
Flathet i band |
dB |
±0.75 |
|||||
|
Bullerfigur |
dB |
Mindre än eller lika med 10 |
|||||
|
Returförlust |
dB |
Större än eller lika med 16 |
|||||
|
Försvagning |
dB |
1-18 (fast insats, 1dB steg) |
Enligt användarkraven |
||||
|
Jämvikt |
dB |
1-15 (fast insats, 1DB steg) |
|||||
|
Ctb |
dB |
65 |
Testkondition: 79 kanaler Signal, utgångsnivå: 85MHz/550MHz/860 MHz. 99DBUV/105DBUV/108 DBUV |
||||
|
Co |
dB |
63 |
|||||
|
Gruppfördröjning |
ns |
Mindre än eller lika med 10 (112,25 MHz/116,68 MHz) |
|||||
|
AC Hum Modulation |
% |
< 2% |
|||||
|
Få stabilitet |
dB |
-1.0 ~ +1.0 |
|||||
|
Returväg |
|||
|
Frekvensområde |
MHz |
5 ~ 30/42/65 |
|
|
Nominell vinst |
dB |
Större än eller lika med 20 |
|
|
Minsta fulla vinst |
dB |
Större än eller lika med 22 |
|
|
Maximal utgångsnivå |
dbμv |
Större än eller lika med 110 |
|
|
Flathet i band |
dB |
±0.75 |
|
|
Bullerfigur |
dB |
Mindre än eller lika med 12 |
|
|
Returförlust |
dB |
Större än eller lika med 16 |
|
|
Bärare till andra ordning inter-moduleringsförhållande |
dB |
Större än eller lika med 52 |
Testvillkor: utgångsnivå 110DBUV, testpunkter: f 1=10 MHz, F 2=60 MHz, F 3= f2-f 1=50 MHz |
|
Gruppfördröjning |
ns |
Mindre än eller lika med 20 (57MHz/59MHz) |
|
|
AC Hum Modulation |
% |
< 2% |
|
|
Allmän prestanda |
|||
|
Karakteristisk impedans |
Ω |
75 |
|
|
Testhamn |
dB |
-20±1 |
|
|
Strömförsörjningsspänning |
V |
A: AC (135 ~ 250) V; B: AC (45 ~ 90) V |
|
|
Impuls tål spänning (10/700μs) |
kv |
> 5 |
|
|
Energiförbrukning |
W |
29 |
|
|
Dimensionera |
mm |
295 (L) × 210 (W) × 150 (H) |
|
|
1 |
Framåt fast ATT -insätt 1 |
2 |
Framåt fast Eq -infästning 1 |
3 |
Kraftindikator |
|
4 |
Framåt fast Eq -infästare 2 |
5 |
Framåt fast ATT -insätt 2 |
6 |
Framåt fast Eq -infästare 3 |
|
7 |
Framåt fast ATT -insätt 3 |
8 |
Auto säkring 1 |
9 |
Framåteffekt 1 Testport (-20dB) |
|
10 |
RF -utgångsport 1 |
11 |
Bakåt ingångstestport 1 (-20dB) |
12 |
RF -utgångsport 2 |
|
13 |
Framåteffekt 2 Testport (-20dB) |
14 |
Auto säkring 3 |
15 |
AC60V Power Feed Port |
|
16 |
Krafthamn |
17 |
RF -ingångsport |
18 |
Framåt ingångstestport (-20dB) |
|
19 |
Bakåt utgångstestport (-20dB) |
20 |
Bakåt fast Eq -infästning 1 |
21 |
Bakåt fast ATT -insättare 3 |
|
22 |
Lågpassfilter |
23 |
Bakåt fast ATT -insätt 1 |
24 |
Bakåt fast ATT -insättare 2 |
|
25 |
Bakåt ingångstestport 2 (-20dB) |
26 |
Auto säkring 2 |
|
