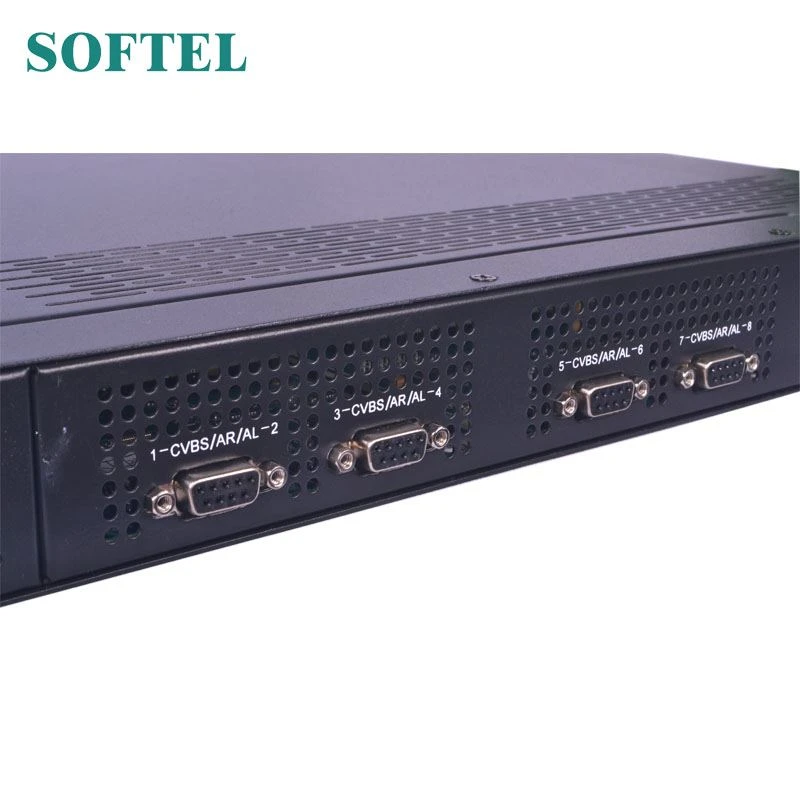

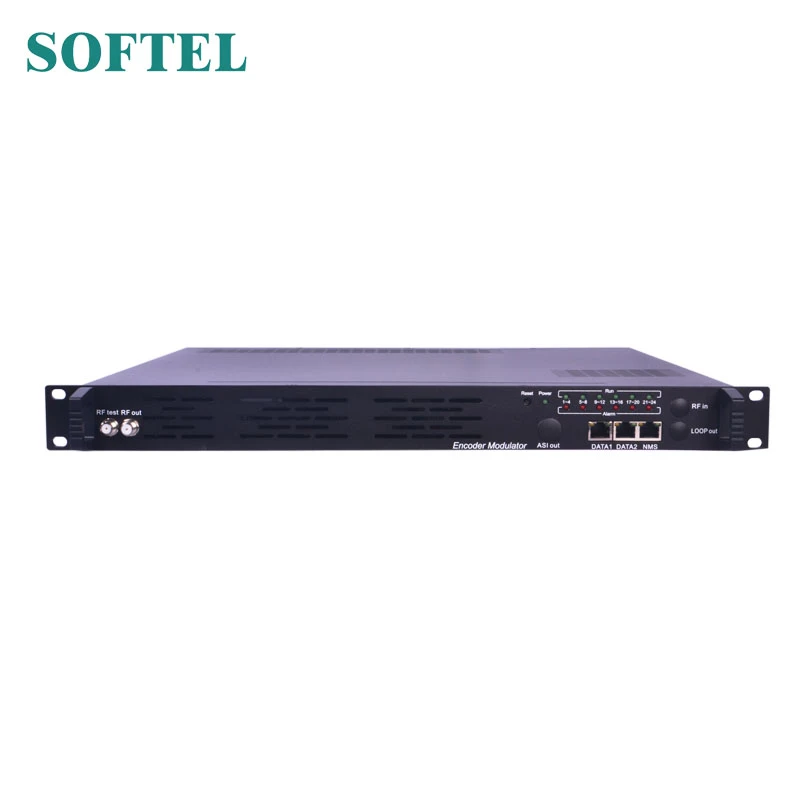

Digital TV Encoder Modulator
SFT3542I-4 är en digital TV-kodningsmodulator som inkluderar kodning, multiplexering och modulering. Den stöder 4 HDMI-ingångar och 128 IP-ingångar med Data1 (GE) och Data2 (FE) -port. Den stöder också DVB-T RF-ut med fyra intilliggande bärare och stöder Data1 (GE) utgångsport för att stödja 4 MPTS-ut. Denna fullfunktionsenhet gör den idealisk för litet CATV-head-end-system, och det är ett smart val för hotell-TV-system, underhållningssystem i sportbar, sjukhus, lägenhet ...
Nyckelfunktioner
4/8/12 HDMI-ingång, MPEG-4 AVC / H.264 Videokodning
MPEG1 Layer II Ljudkodning och stödjande justering av ljudförstärkning
128 IP-ingång via UDP- och RTP-protokoll
4 grupper av multiplexering / modulering av utgångskanaler
Stöd för 4 MPTS IP (endast DATA1-port) via UDP och RTP
Stöd DVB-T RF ut
Support LOGO, OSD och QR-kodinsättning för alla lokala kanaler
Stöd PID-omappning / exakt PCR-justering / PSI / SI-redigering och infogning
Kontroll via webbhantering och enkla uppdateringar via webben
Lägsta kostnad per kanal, genombrottspris
Teknisk specifikation av Digital TV Encoder Modulator
| Inmatning | 4 HDMI-ingångar för alternativ 128-ingång via UDP och RTP | |
| Video | Upplösning | 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P,720×576_50i,720×480_60i |
kodning | MPEG-4 AVC / H.264 | |
Bithastighet | 1Mbps ~ 13Mbps varje kanal | |
Betygsstyrning | CBR / VBR | |
Audio | kodning | MPEG-1 lager 2 |
Samplingshastighet | 48KHz | |
Upplösning | 24-bitars | |
| Audio Gain | 0-255 Justerbar | |
Bithastighet | 64 kbps, 128 kbps, 192kbps, 224kbps, 256kbps, 320kbps, 384kbps | |
Multiplexing | Maximal PID mappning | 180 ingång per kanal |
Fungera | PID-omappning (automatiskt eller manuellt) | |
| Exakt justering av PCR | ||
| Generera PSI / SI-tabellen automatiskt | ||
| Modulation(DVB-T) | Standard | EN300744 |
FFT-läge | 2K, | |
Bandbredd | 6M, 7M, 8M | |
| Konstellation | QPSK, 16QAM, 64QAM | |
| skyddsintervall | 1/4, 1/8, 1/16, 1/32 | |
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |
| MER | ≥42 dB | |
| RF-frekvens | 50 ~ 960 MHz, 1KHz steg | |
| RF ut | 4 * RF COFDM DVB-T out (4 bärare kombinerad utgång) | |
| RF-utgångsnivå | -28 ~ -3 dBm (77 ~ 97 db uV), 0,1 db steg | |
Strömutgång | RF-utgång (gränssnitt av F-typ) | |
| 4 IP-utgångar via UDP / RTP, 1 * 1000 Base-T Ethernet-gränssnitt (endast Data1) | ||
Systemfunktion | Nätverkshantering (WEB) | |
| Kinesiska och engelska | ||
| Ethernet-programvaruuppgradering | ||
Diverse | Dimension (B × L × H) | 482mm x 410mm x 44mm |
Miljö | 0 ~ 45 ℃ (arbete), - 20 ~ 80 ℃ (Storage) | |
Kraftbehov | AC 110V ± 10%, 50 / 60Hz, AC 220 ± 10%, 50 / 60Hz | |
Förebyggande åtgärd
Installera enheten på den plats där omgivningstemperaturen är mellan 0 och 45 ° C
Se till att god ventilation finns för kylflänsen på bakpanelen och andra kylflänsborningar om nödvändigt. Kontrollera ingången AC inom strömförsörjningens arbetsområde och anslutningen är korrekt innan du sätter på enheten
Kontroll av RF-utgångsnivån varierar inom det toleranta området om det är nödvändigt
Kontrollera att alla signalkablar är korrekt anslutna
Det är förbjudet att slå på / stänga av enheten ofta; intervallet mellan varje på- och avstängning måste överstiga 10 sekunder.
Förhållandena måste kopplas ur nätkabeln
Nätkabel eller uttag skadat.
Eventuell vätska strömmade in i enheten.
Alla saker orsakar kortslutning
Enhet i fuktig miljö
Enheten led av fysisk skada
Långtidsaktivitet.
Efter att ha startat och återställt till fabriksinställningen kan enheten fortfarande inte fungera korrekt.
Underhåll behövs
