ISDB-T-kodningsmodulator

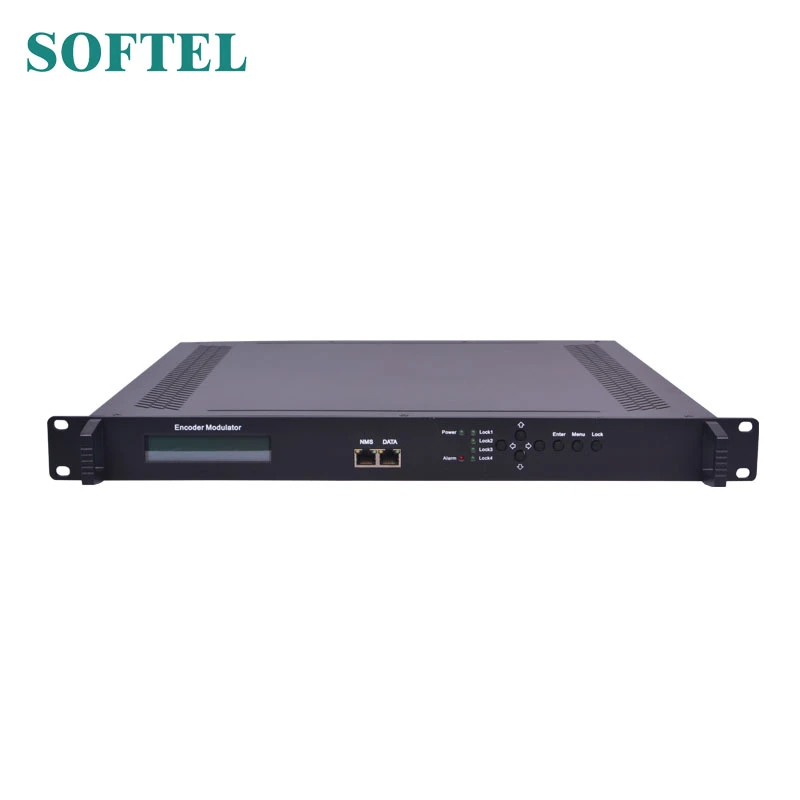

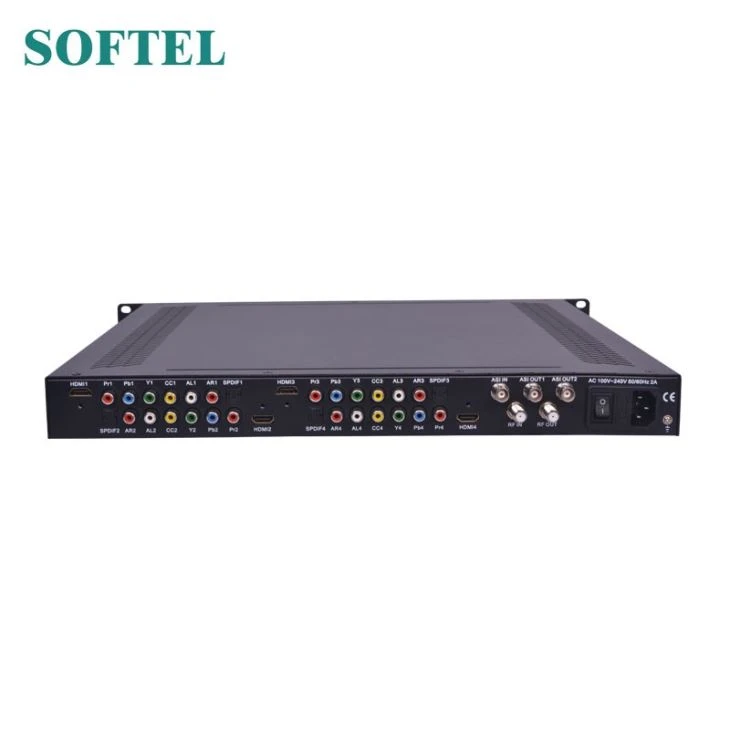

ISDB-T-kodningsmodulatorSFT3542B är allt-i-en-enheter som integrerar kodning (MPEG-2, MPEG-4 / AVC H.264) och modulering för att konvertera HDMI / YPbPr-signaler etc till digital RF-utgång. För att möta kundernas olika krav är SFT3542B också utrustad med 1 ASI-ingång och utgång med 2 ASI-portar och 1 IP-port.
Nyckelfunktioner
MPEG2 HD& MPEG4 AVC H.264 HD-videokodning
DD AC3 (2.0), MPEG4-AAC, MPEG2-AAC, MPEG1 Layer II ljudkodning
Stöd DD AC3 (2.0 / 5.1 / 7.1) genomgående
4 * HDMI / YPbPr-kanaler in
1 * ASI in för re-mux; 1 * RF in för RF mix
2 * DVB-T RF out (4 * DVB-C RF, 2 * ISDB-T, 4 * ATSC out valfritt); ASI ut; IP ut
Support CC (Closed Caption) EIA608, (endast från CVBS-källa)
Support Low Delay LCN (Logical Channel Number) support
Utmärkt moduleringskvalitet
LCD-display, fjärrkontroll och firmware
Webbaserad NMS-hantering; Uppdateringar via webben
Specifikationer förISDB-T-kodningsmodulator
Kodningsavsnitt | ||||
Video (HDMI) | kodning | MPEG2; MPEG4 AVC / H.264 | ||
Gränssnitt | HDMI * 4 | |||
Upplösning | 1920*1080_60i, 1920*1080_50i, | |||
1280*720_60p, 1280*720_50P | ||||
Låg försening | Normal, läge 1, läge 2 | |||
Sidförhållande | 4:3; 16:9 | |||
Ljud (HDMI) | kodning | MPEG1-lager II; MPEG2-AAC; MPEG4-AAC; DD AC3 (2,0); DD AC3 (2,0 / 5.1 / 7.1) genomgående | ||
Gränssnitt | HDMI * 4 (SPDIF Ej tillämpligt) | |||
Samplingshastighet | 48KHz | |||
Bithastighet | 64, 96,128, 192, 256, 320 kbps | |||
Video (YPbPr) | kodning | MPEG2; MPEG4 AVC / H.264 | ||
Gränssnitt | YPbPr * 4 (RCA) | |||
Upplösning | 1920*1080_60i, 1920*1080_50i; | |||
1280*720_60p, 1280*720_50P | ||||
Ljud (L / R) | kodning | MPEG1-lager II; MPEG2-AAC; MPEG4-AAC; DD AC3 (2,0); DD AC3 (2,0 / 5.1 / 7.1) genomgående | ||
Gränssnitt | 4 * Stereo / 8 * mono | |||
Samplingshastighet | 48KHz | |||
Bithastighet | 64, 96,128, 192, 256, 320 kbps | |||
DVB-T-modularsektion (tillval) | ||||
Standard | EN300744 | |||
FFT-läge | 2K, 8K | |||
Bandbredd | 6M, 7M, 8M | |||
Konstellation | QPSK, 16QAM, 64QAM, | |||
Vakt Interva | 1/4, 1/8, 1/16, 1/32 | |||
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |||
MER | ≥42dB | |||
RF-frekvens | 30 ~ 960 MHz, 1 KHz steg | |||
RF ut | COFDM DVB-T out (2 bärare kombinerade) | |||
RF-utgångsnivå | -30 ~ -10 dbm (81 ~ 97 db|jV), 0,1 db steg | |||
ISDB-T-modularsektion (tillval) | ||||
Standard | ARIB STD-B31 | |||
Konstellation | DQPSK, QPSK, 16QAM, 64QAM | |||
skyddsintervall | 1/32, 1/16, 1/8, 1/4 | |||
Sändningsläge | 2K, 4K, 8K | |||
skyddsintervall | 1/32, 1/16, 1/8, 1/4 | |||
Kodfrekvens | 1/2, 3/4, 5/6, 7/8 | |||
RF-frekvens | 30 ~ 999 MHz, 1KHz steg | |||
Systemet | ||||
Lokalt gränssnitt | LCD + kontrollknappar | |||
Fjärrhantering | Webb NMS | |||
Språk | engelsk | |||
Strömma ut | 2 ASI speglade (BNC-typ, 100M); IP (4 SPTS) över UDP, RTP / RTSP out (RJ45, 100M) | |||
NMS-gränssnitt | RJ45, 100M | |||
Allmän | ||||
Strömförsörjning | AC 100V ~ 240V | |||
Mått | 482 * 400 * 44mm | |||
Vikt | 4,5 kg | |||
Driftstemperatur | 0~45℃ | |||
