Single Port 1550nm EDFA-förstärkare
1 port utgång
Två års begränsad garanti

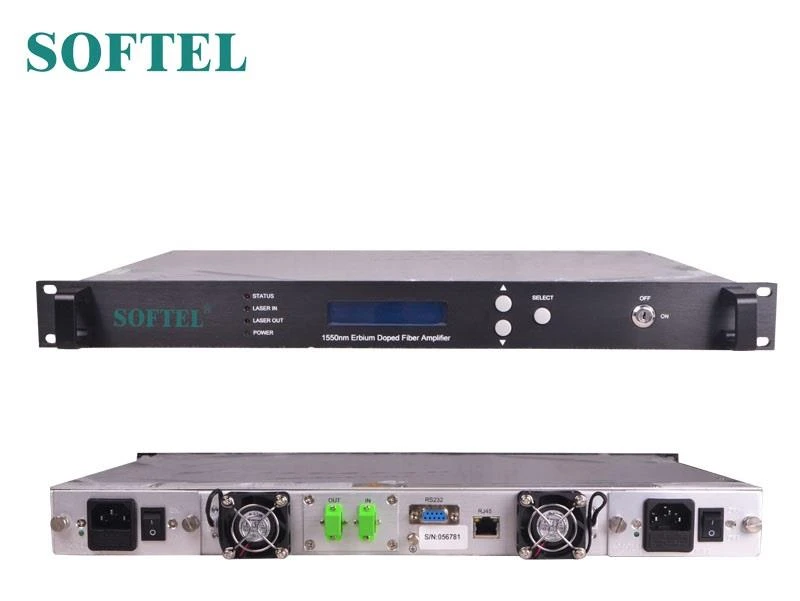

Single Port 1550nm EDFA-förstärkare
SOA1550-serien är en CATV-boosteroptisk förstärkare som används oftast och allmänt jämfört med annan optisk förstärkare i CATV-systemet. Generellt fungerar fiber CATV-system i en enda våglängd som inte har något strikt krav på förstärkningsplatthet. Denna enda port 1550nm EDFA-förstärkare är utrustad med låg NF, högmättad uteffekt. Det är tillämpligt för centralbyrå, underbyrå och linjerelä samt för annat optiskt kommunikationsnätverk.
Funktioner

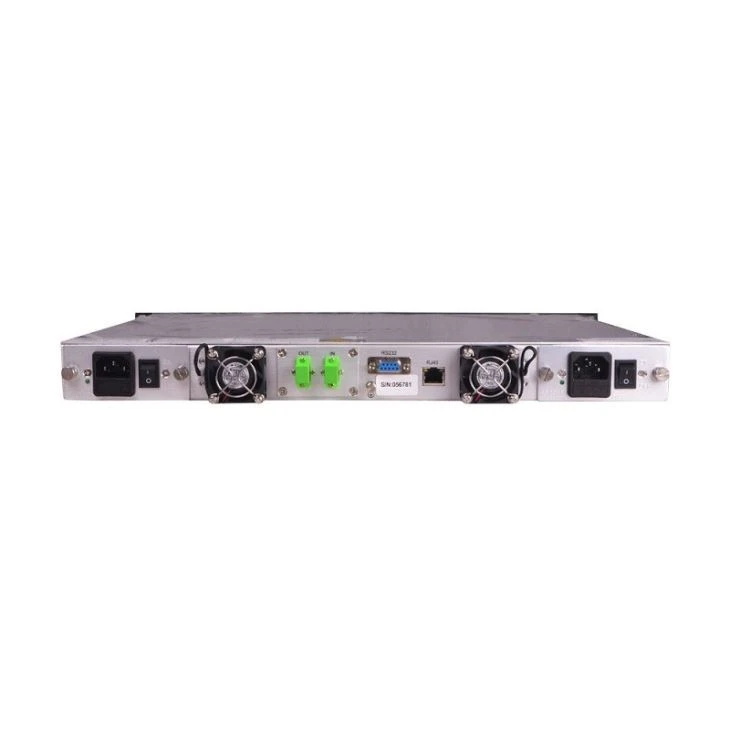

Single Port 1550nm EDFA Amplifier antar världens' s toppklass pumplaser och America OFS erbium-dopad optisk fiber. Perfekt APC-, ACC- och ATC-styrning, utmärkt design i ventilation och värmeavledning säkerställer lång livslängd och högt tillförlitligt arbete med pumplaser. RS232 och RJ45 erbjuder seriell pendling och SNMP-nätverkshanteringsport. LCD-skärmen på frontpanelen erbjuder arbetsindex för all utrustning och varningslarm. Lasern stängs av automatiskt om optisk ström saknas, vilket ger säkerhetsskydd för lasern. All optisk port på den optiska förstärkaren kan installeras på frontpanelen (kan också vara på bakpanelen om kunderna anger).
parametrar
Prestanda | Index | Tillägg | ||||
min | Typ | Max | ||||
Optisk funktion | Driftens våglängdsområde (λ) | (Nm) | 1540 | 1563 | CATV | |
Ingångseffekt | (DBm) | -10 | +10 | |||
Maximim uteffekt 1) | (DBm) | +10 | +26 | Stift=0dBm | ||
Inställningsområde för utgångseffekt | (DBm) | -6 | 0 | S0A1550/P | ||
Antal utgångsportar | 1 | 8 | SC / APC, FC / APC | |||
1 | 16 | LC / APC | ||||
Skillnad mellan varje utgångseffekt | (DB) | -0.5 | +0.5 | |||
Brusfigur (stift=0dBm) | (DB) | 6.3 | SOA1550-26 | |||
Polarisationsberoende | (DB) | 0.3 | ||||
Polariseringsberoende | (DB) | 0.3 | ||||
Polarisationsläge spridning | (Ps) | 0.3 | ||||
Ingångs- / utgångsisolering | (DB) | 30 | ||||
Pump kraftläckage | (DBm) | -30 | ||||
Echo-förlust | (DB) | 55 | APC | |||
Allmän funktion | SNMP-nätverkshanteringsgränssnitt | RJ45 | ||||
Kommunikationsgränssnitt | RS232 | |||||
Strömförsörjning | (V) | 90 | 265 | 220VAC | ||
30 | 72 | -48VDC | ||||
23 | 25 | +24VDC | ||||
Strömförbrukning | (W) | 50 | ||||
Arbetstemp. | (℃) | -5 | 65 | |||
Lagringstemperatur | (℃) | -40 | 80 | |||
Drift relativ fuktighet | (%) | 5 | 95 | |||
Storlek (W) × (D) × (H) | (Mm) | 483×368×44 | 1RU (19") | |||
315×391×133 | 3D (12,4" ;, skrivbordstyp) | |||||
399×244×165 | Utomhus | |||||
Garantiperiod
SOA-seriens optiska förstärkare täcks av TWO YEAR LIMITED GARANTI, som börjar från det första köpdatumet. Vi erbjuder sina kunders tekniska support för hela livet. Om garantin har löpt ut debiterar reparationsservice endast delar (vid behov). I händelse av att en enhet måste returneras för service, innan du returnerar enheten, vänligen meddela att:
1. Garantimärket klistrat på enhetens hus måste vara under goda förhållanden.
2. Ett tydligt och läsbart material beskriver modellnummer, serienummer och problem bör erbjudas.
3. Packa enheten i originalbehållaren. Om originalbehållaren inte längre finns tillgänglig, packa enheten i minst 3 tum stötdämpande material.
OBS: vi tar inte ansvar för skador orsakade av felaktig förpackning av returnerade enheter. Följande situation täcks inte av garantin: 1. Enheten fungerar inte på grund av operatörens fel. 2. Garantimärket modifieras, skadas och / eller tas bort. 3. Skador orsakade av Force Majeure. 4. Enheten har obehörig förändring och / eller reparerats. 5. Andra problem orsakade av operatörens fel.
