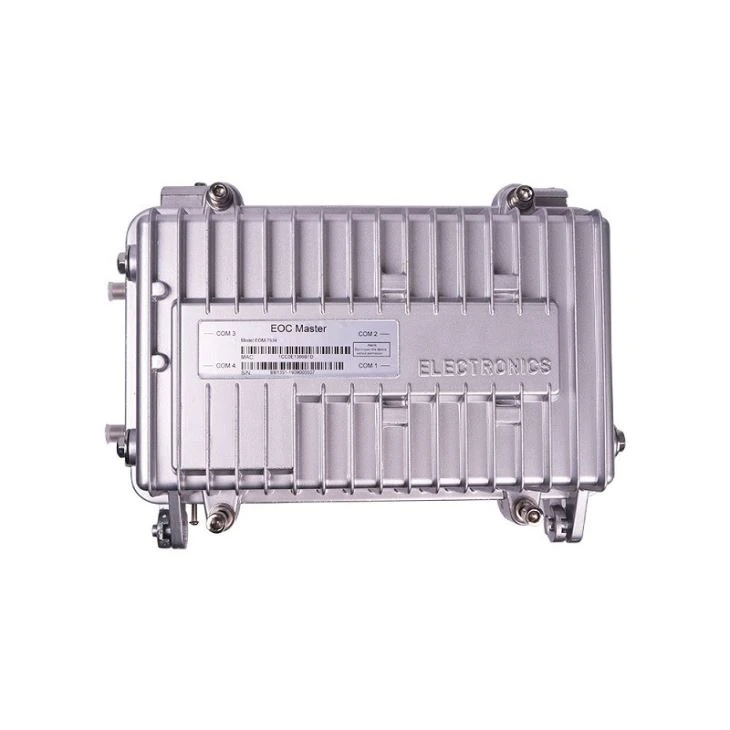

All In One EOC Master
All In One EOC Master
All In One EOC Master

Allt i en Eoc Master

Med EPON / GPON-, EOC- och HFC-teknik uppfyller All-In-One-produkten kravet på CATV-sändningar, VOD och Internet Service från kabeloperatörer för FTTB / FTTC. Den byggs med EPON / GPON ONU, EOC-master och optisk mottagarmodul i ett hus.

Skicka förfrågan

produkt introduktion

Produkten Allt-i-ett är utformad för att tillhandahålla Internet-tjänster till abonnentens hem via det befintliga koaxiala accessnätverket. Med EPON / GPON-, EOC- och HFC-teknik uppfyller All-In-One-produkten kravet på CATV-sändningar, VOD och Internet Service från kabeloperatörer för FTTB / FTTC. Den byggs med EPON / GPON ONU, EOC-master och optisk mottagarmodul i ett hus.

Den optiska mottagarmodulen mottog den optiska signalen från den optiska sändaren i HFC-nätverket och signalen behandlades av PD, Amplifier, EQ och AGC till en stabil RF-utgång. Utgångsnivån är upp till 108dBuv (4 * RF-utgång) eller 112dBuv (2 * RF-utgång). Ethernet-data levereras till ONU via EPON- eller GPON-nätverket från OLT.

EOC Master-modulen uppfyller Home-plug AC-standarder, är designad baserad på Qualcomm AR7410-chipset med hög antidockningsförmåga OFDM-teknik. Den kommer att modulera Ethernet-data till EOC RF-signal i 7,5-65MHz. EOC-signalen och CATV-signalen (87 ~ 860MHz) kan köras på en koaxialkabel utan störningar. EOC Master kan tillhandahålla höghastighetsdatatjänst med 600 Mbps PHY lagerhastighet, MAC Layer-genomströmningen är upp till 320 Mbps.

Funktionsfunktioner

Standards

● Uppfyller EPON- eller GPON-standarderna

● Uppfyller HomePlug AV internationella standarder och IEEE 1901 Standard

Produktkonfiguration

● Konfigurationer tillgängliga med 1 EPON- eller GPON ONU-modul

● Konfigurationer tillgängliga med 2 eller 4 HomePlug AV EOC Master-moduler

● Konfigurationer tillgängliga med 1 HFC optisk mottagare

● Konfiguration tillgänglig med WDM inuti eller inte

● RF-utgångskonfigurationer med 2 eller 4 utgångar

● Linjeström (från 90 till 264 VAC) eller kabelledningström (60VAC) som tillval

● 35/47, 42/54, 65/87 typ Hög / Låg filter tillval för att möta ditt nätverk

CATV RF-funktioner

● Stöder högre RF-utgång: 112dBuv @ 2 * RF-utgång, 108dBuv @ 4 * RF-utgång

● AGC-funktion (från -6 till 0dBm) för stabil RF-utgång

Datatransport i koaxialkabel

● Stöder dataflöde på mer än 300 Mbps per EOC Master-modul

● Stöder max. länkförlust större än 85 dB (40 Mbps genomströmning i labb)

● Rekommendera 40 ~ 50dB länkförlust för cirka 300 genomströmning

Nätverkshantering

● CLI, SNMP-hantering för ONU-modulen

● WEB, SNMP-hantering för EOC-modul

● Optisk mottagares statusövervakare och styrning med PON-system

Andra funktioner

● IP67 hölje, formgjutning av aluminiumlegering

● Line Power 60AC matas in och ut

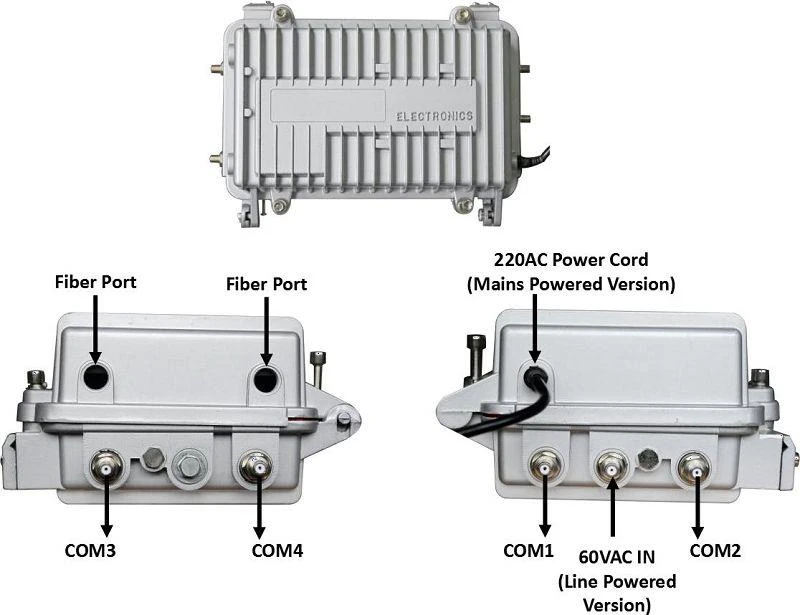

Produktbilder och portar Översikt

2(001)

Specifikation

Artikel	parametrar	Specifikation
Huvudfunktionsmodul Konfiguration	ONU	1 x GPON eller 1 * EPON ONU
	EOC Master	2 * EOC Master eller 4 * EOC Master
	CATV	1 x CATV-optisk mottagare med WDM eller inte
Externt gränssnitt	Fiberport	5/8 ”typ, 2 port, för Fiber Optic Pigtail-ingång
	COM-port	F-typ hon, 4 utgångsport för blandad EOC och CATV signal
	Ströminmatningsport	F-typ kvinnlig, ingångsversion (40-90VAC)
	Ströminmatningsport	Nätkabel med Kina-kontakt, Nätversion (90-264VAC) version
Uplink	Broadcast CATV (valfritt med WDM eller inte)	Med WDM-version, 1 * CATV / PON optisk ingång, SC / APC, 1 * PON-utgång, SC / PC, ansluten med ONU-ingång
	Broadcast CATV (valfritt med WDM eller inte)	Utan WDM-version, 1 * CATV optisk, SC / APC
	Ethernet-data (EPON eller GPON valfritt)	1 * EPON PX20 +, SC / PC (EPON-version)
	Ethernet-data (EPON eller GPON valfritt)	1 * GPON klass B +, SC / PC (GPON-version)
Specifikation av ONU-delen
EPON	Standard efterlevnad	IEEE 802.3ah 1 x EPON PX20 +, SC / PC Uppströms: 1,25 Gbps, nedströms: 1,25 Gbps 20km @ 1: 32 9 / 125um, enkelläge, enkelfiber uppströms 1310nm, nedströms 1490nm 0dBm till 4dBm (PX20 +) -27 dBm
	Optiskt gränssnitt
	Överföringshastighet
	Sändningsavstånd
	Optisk fibertyp
	Våglängd
	Optisk effekt Tx
	Få känslighet
GPON	Standard efterlevnad	ITU-T G.984.X 1 x GPON KLASS B +, SC / PC Uppströms: 1.244 Gbps, nedströms: 2.488 Gbps 20km @ 1: 64 9 / 125um, enkelläge, enkelfiber uppströms 1310nm, nedströms 1490nm + 0,5 dBm till + 5dBm (klass B +), + 0,5 dBm till + 5dBm (klass C +) -27 dBm (klass B +), -30 dBm (klass C +)
	Optiskt gränssnitt
	Överföringshastighet
	Sändningsavstånd
	Optisk fibertyp
	Våglängd
	Optisk effekt Tx
	Få känslighet
Indikator	Indikatorbeskrivning	PWR: Starta upp eller ner PON ： ONU-registrerad LOS: Optisk länkstatus ETH: Länka status för ONU Ethernet-port till EOC-master
Nätverkshantering	Hanteringsläge	Support IEEE802.3 QAM (EPON) Support ITU-T G.984.X OMCI (GPON) Stöd fjärrhantering genom SNMP Suppoort Remote Management via Telnet
Nätverkshantering	Fungera	Statusövervakare, konfigurationshantering, larm management, log management
Specifikation av OR
Optiska specifikationer	Våglängd	Utan WDM-version: 1550 nm Med WDM-version: 1540 ~ 1560 nm (CATV), 1260-1500nm (PON)
	Optisk effektingång Räckvidd	-8 ~ +2 dBm
	Rekommenderar optisk Power Input Range	-6 ~ 0dBm
