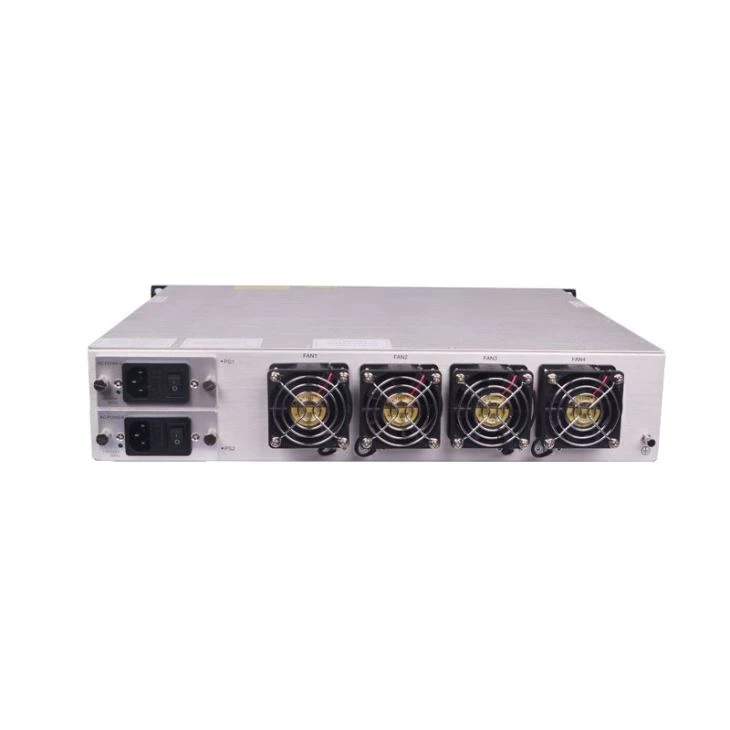

Högeffekt CATV 1550nm EDFA-förstärkare
Högeffekt CATV 1550nm EDFA-förstärkare

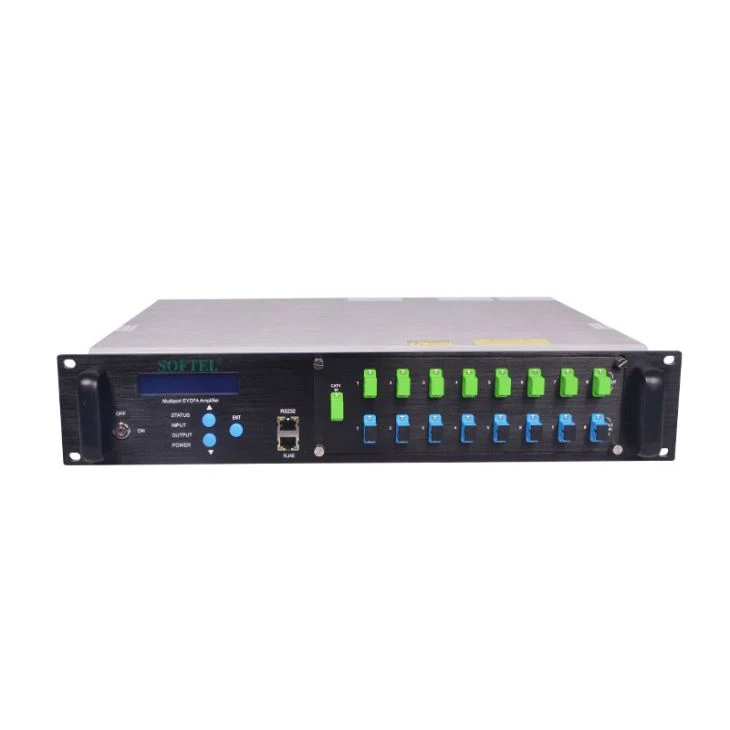

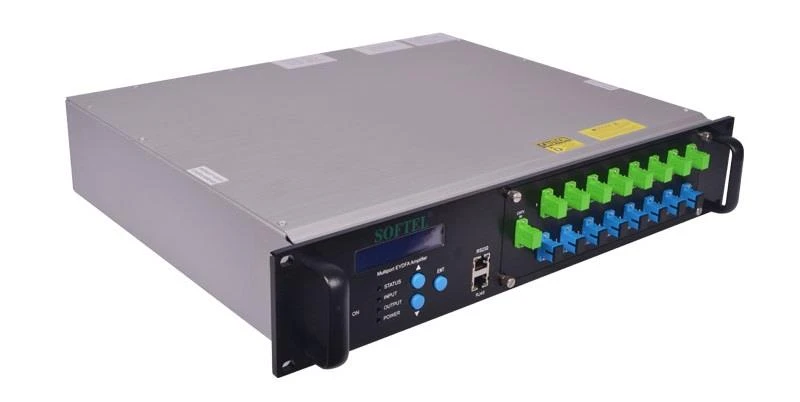

SOFTEL 8-porteffekt CATV 1550nm EDFA-förstärkare är en lågbrusad och högpresterande Er-Yb samdopad fiberförstärkare. Varje utgång är inbyggd WDM (1310/1490 / 1550nm våglängdsdelningsmultiplexer) och den multiplexerar bekvämt dataströmmen från OLT och ONU till fiberförstärkarutgången genom det optiska gränssnittet 1310nm och 1490nm. Det är den perfekta utrustningen för FTTX-nätverk.
Funktioner
1. 1540 ~ 1563 nm våglängd för optisk förstärkare
2. 500 ~ 10000 mW (27 ~ 40dBm) hög uteffekt
3. Lågbrus-undernummer (Typ ≤4,5dB, Max ≤5,0dB)
4. Hög prestanda, hög tillförlitlighet
5. 8 ~ 64 optisk uplink-port, används i OLT
6. Optisk port för 1550nm, multiplex 1310 / 1490nm dataström
7. Kan vara kompatibel med någon FTTx PON-teknik: EPON / GEPON, GPON, BPON, DPON
8. Perfekt RS232, SNMP
9. Effektivt utrymme, flexibel installation och enkel drift
10. Utmärkt P / P-förhållande
Teknikparameter förHigh Power Catv 1550nm EDFA-förstärkare
Index | Tillägg | |||||
Min. | Typ. | Max. | ||||
Optisk funktion | Driftens våglängdsområde | (Nm) | 1540 | 1563 | CATV | |
Ingångseffekt | (DBm) | -10 | 7.5 | |||
Total uteffekt1) | (DBm) | 27 | 32 | 1U | ||
28 | 37 | 2U | ||||
Antal utgångsport | (st) | 4 | 16 | 1U, SC / APC, LC / APC | ||
8 | 32 | 1U, LC / APC | ||||
8 | 32 | 2U, SC / APC, LC / APC | ||||
16 | 64 | 2U, LC / APC | ||||
Skillnad mellan varje utgångseffekt | (DB) | -0.5 | 0.5 | |||
Inställningsområde för utgångseffekt | (DBm) | -6 | 0 | |||
Brusfigur (stift=0dBm) | (DB) | 4.5 | 5 | SOA5437 | ||
Polarisationsberoende | (DB) | 0.3 | ||||
Polariseringsberoende | (DB) | 0.4 | ||||
Polarisationsläge spridning | (Ps / nm) | 0.3 | ||||
Ingångs- / utgångsisolering | (DB) | 30 | ||||
Pump kraftläckage | (DBm) | -30 | ||||
Echo-förlust | (DB) | 55 | APC | |||
Allmän funktion | Seriellt gränssnitt | RS232 | ||||
SNMP-nätverkshanteringsgränssnitt | RJ45 | |||||
Strömförsörjning | (V) | 90 | 265 | 220VAC | ||
30 | 72 | -48VDC | ||||
Strömförbrukning | (W) | 150 | ||||
Arbetstemp. | ( °C ) | -5 | 65 | |||
Lagringstemperatur | ( °C ) | -40 | 80 | |||
Relativ luftfuktighet | (%) | 5 | 95 | |||
Storlek (W) × (D) × (H) | 19 × 14,3 × 1,75 (GG-kvot;) 483 × 363 × 44 (mm) | 1RU (19") | ||||
19 × 14,7 × 3,5 (GG-kvot;) 483 × 373 × 89 (mm) | 2RU (19") | |||||
anteckningar
1. Huvudkomponenten i förstärkarlasern är känslig för statisk elektricitet, så håll förstärkaren borta från statisk elektricitet. Håll dessutom bort från kaustiska saker. Förvara förstärkaren i temperatur mellan -25 ℃ och 65 ℃.
2. Se till att strömmen är jordad.
3. Försök inte nu titta in i de optiska kontakterna när strömmen är på, ögonskador kan orsaka.
4. Vänligen blockera inte uppvärmningsdispersionshålet och hålla maskinen luftad.
5. Vänligen vika inte ut maskinen eller ta bort delar av maskinen.
6. Sätt inte i patchkabeln när strömmen är på
7. Testa inte EDFA mer än upprepade gånger.
