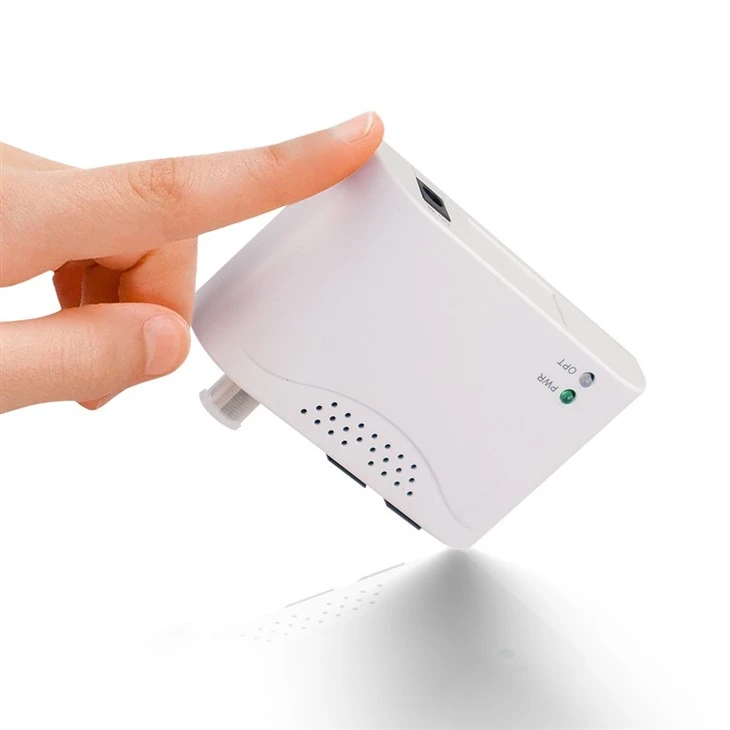

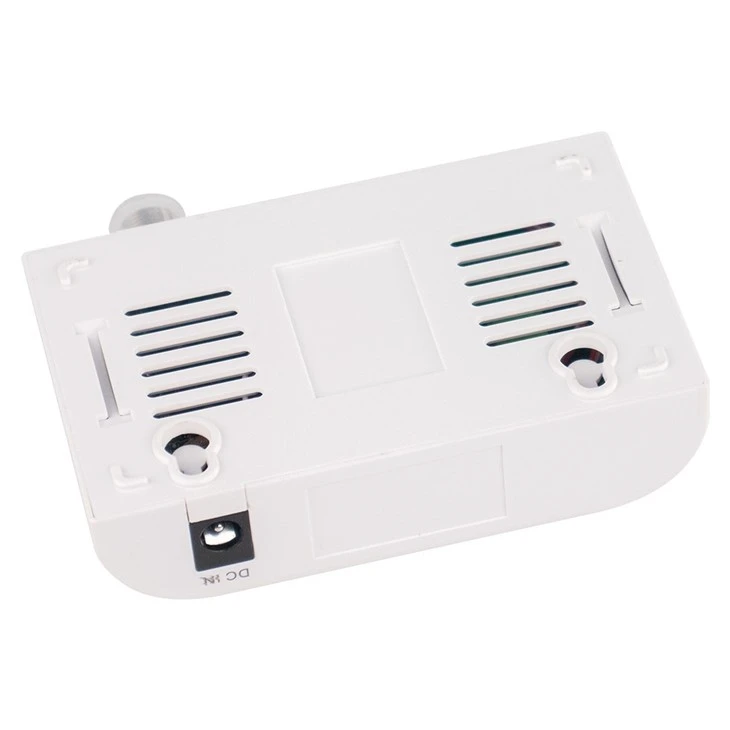

SR100AW Fiberoptisk nod
I. Produkt Beskrivning:
Den optiska mottagaren SR100AW Fiber Optical Node är en optisk mottagare av hemtyp som är utformad för att tillgodose behoven hos moderna HFC-bredbandsöverföringsnätverk . Frekvensbandbredden är 47-1003 MHz .}
Ii . Funktionell karakteristisks:
◇ 47MHz till 1003MHz frekvensbandbredd med inbyggd WDM;
◇ Inbyggd optisk AGC-styrkrets för att säkerställa stabil utgångsnivå
◇ Anta högeffektiva omkopplingsadapter med bredspänningsanpassningsområdet;
◇ Ultra-låg ström och ultra-låg kraftförbrukning;
◇ Optical Power Alarm antar LED -indikatordisplay;
Optisk Mottagarespecifikationer
|
Ser . |
Projekt |
Teknisk Parametrar |
Notera |
|
1 |
CATV fick våglängd |
1550 ± 10 nm |
|
|
2 |
PonMottagen våglängd |
1310NM/1490NM/1577NM |
|
|
3 |
Kanalseparation |
>20dB |
|
|
4 |
Optisk mottagningsresponsivitet |
0,85A/W (1550 nmtypiskt värde) |
|
|
5 |
Input Optical Power Range |
-20 DBM~+2 DBM |
|
|
6 |
Fibertyp |
enkelläge(9/125mm) |
|
|
7 |
Fiberoptiska kontakttyper |
SC/APC |
|
|
8 |
Utgångsnivå |
Större än eller lika med 78dbuv |
|
|
9 |
Agc rike |
-15 DBM~+2 DBM |
Utgångsnivå±2dB |
|
10 |
F-typ RF-kontakt |
Fraktionerad |
|
|
11 |
Frekvensbandbredd |
47MHz -1003 MHz |
|
|
12 |
RF in-band planhet |
±1.5dB |
|
|
13 |
Systemimpedans |
75Ω |
|
|
14 |
reflekterande förlust |
Större än eller lika med 14dB |
|
|
15 |
Mer |
Större än eller lika med 35dB |
|
|
16 |
Ber |
<10-8 |
WDM -prestanda Anteckningar
|
Parametrar |
Notation |
Min . |
Typiskt värde |
Max . |
Enhet |
Testförhållanden |
|
|
Växellängd arbetande våglängd |
λ1 |
1540 |
1550 |
1560 |
nm |
||
|
Reflekterad drift våglängd |
λ2 |
1260 |
1310 |
1330 |
nm |
||
|
λ3 |
1480 |
1490 |
1500 |
nm |
|||
|
λ4 |
1575 |
1577 |
1650 |
nm |
|||
|
lyhördhet |
R |
0.85 |
0.90 |
A/W |
po =0 dbmλ =1550 nm |
||
|
överföringsisolering |
Iso1 |
30 |
dB |
λ=1310 & 1490 & 1577NM |
|||
|
Reflektion |
Iso2 |
18 |
dB |
λ=1550 nm |
|||
|
returförlust |
Rl |
-40 |
dB |
λ=1550 nm |
|||
|
Insättningsförluster |
Il |
1 |
dB |
λ=1310 & 1490 & 1577NM |
|||
① Fysisk parametrar
Storlek: 95 mm × 71mm × 25mm
åtta: 75 g max
② Användningsmiljö
Användningsvillkor:
Temp: 0examen --+45grad
Fuktighetsnivå:40%--70% icke-kondensering
Lagringsförhållanden:
Temp: -25examen --+60grad
Fuktighetsnivå:40%--95% icke-kondensering
Strömförsörjningsområde:
Importera: AC 100V-~240V
Produktion: DC +5 V/500MA
