FFTH 2-utgångar AGC WDM-nod
Produktionsintroduktion

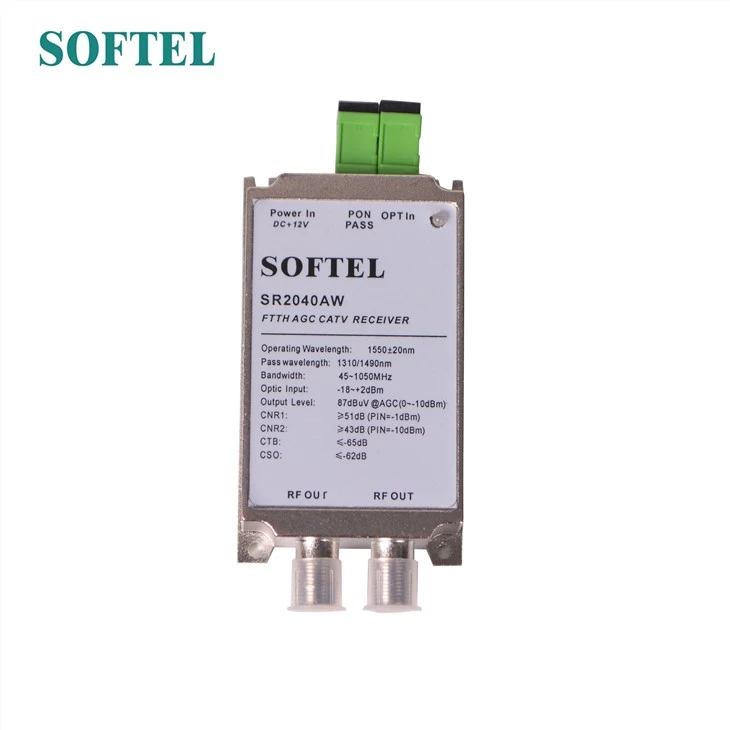

Ftth 2 Outputs AGC WDM-nod (SR2040AW), driftsbandbredden på 47~1000MHz, är en optisk FTTH CATV-mottagare med låg effekt och hög prestanda.
SR2040AW inom ett stort dynamiskt område av den mottagna optiska effekten på plus 2 dBm ~-18dBm, har utmärkta egenskaper.
Funktioner
1. Extra lågt ljud
2. Brett dynamiskt optiskt mottagningsområde: inom Pin=-16, MER Större än eller lika med 36dB
3. Tillämplig GPON, EPON, kompatibel med FTTx PON-teknik
4. Sänk kostnaden för nätverkskonfiguration avsevärt
5. Inom 47~1000MHz bandbredd, alla med utmärkt planhetsfunktion (FL mindre än eller lika med ±1dB)
6. Metallhölje, erbjuder skydd för optoelektroniskt känsliga enheter
7. Hög utgångsnivå, kan användas av många användare
8. Låg strömförbrukning, hög prestanda, hög kostnadsprestanda
Ansökan
1. CATV FTTH
2. Integration av tre nätverk
3. FTTH PON
Specifikationer
Prestanda | Index | Tillägg | ||
Optisk funktion | CATV Arbetsvåglängd | (nm) | 1540~1560 | |
Pass våglängd | (nm) | 1310, 1490 | ||
Kanalisolering | (dB) | Större än eller lika med 35 | ||
Ansvar | (A/W) | Större än eller lika med 0.85 | 1310 nm | |
Större än eller lika med 0.9 | 1550 nm | |||
Ta emot kraft | (dBm) | plus 2~-18 | ||
Optisk returförlust | (dB) | Större än eller lika med 55 | ||
Optisk fiberkontakt | SC/APC | |||
RF
Funktion | Arbetsbandbredd | (MHz) | 47~1000 | |
Flathet | (dB) | Mindre än eller lika med ±1 | 47~1000MHz | |
Utgångsnivå (Port1&2) | (dBμV) | 87±2 | Pin{{0}} plus 0~-10dBm AGC | |
Returförlust | (dB) | Större än eller lika med 14 | 47 ~ 862MHz | |
Utgångsimpedans | (Ω) | 75 | ||
Utgångsportnummer | 2 | |||
RF-anslutning | F-Kvinna | |||
Analog TV Länkfunktion | Testkanal | (CH) | 59CH(PAL-D) | |
OMI | ( procent ) | 3.8 | ||
CNR1 | (dB) | 53.3 | Fäst=-2dBm | |
CNR2 | (dB) | 45.3 | Fäst=-10dBm | |
CTB | (dB) | Mindre än eller lika med -61 | ||
CSO | (dB) | Mindre än eller lika med -61 | ||
Digital TV Link-funktion | OMI | ( procent ) | 4.3 | |
MER |
(dB) | Större än eller lika med 36 | Fäst=-16dBm | |
Större än eller lika med 30 | Fäst=-20dBm | |||
BER | (dB) | <> | Pin: plus 2~-21dBm | |
Allmän funktion | Strömförsörjning | (V) | DC plus 12V | ±1.0V |
Energiförbrukning | (W) | Mindre än eller lika med 3 | plus 12VDC, 180mA | |
Arbetstemp | (grad) | -25~ plus 65 | ||
Lagringstemp | (grad) | -40 ~ 70 | ||
Arbetsrelativ temp | ( procent ) | 5 ~ 95 | ||
Storlek |
(mm) | 50×88×22 | ||
Packning & Frakt
