Optisk passiv nod

Passiv kabel -tv -optisk nod



Kort introduktion av passiv kabel -tv -optisk nod

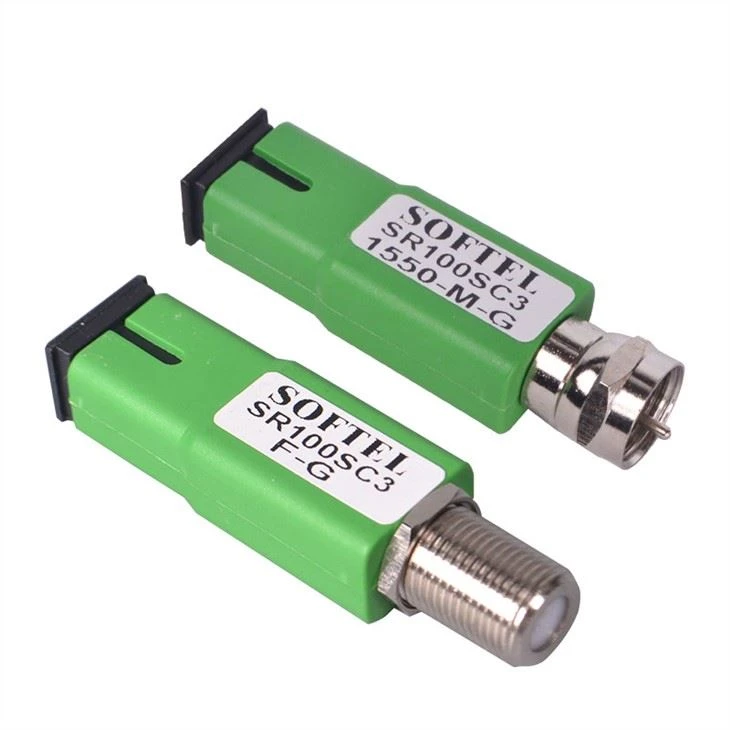

Passiv kabel -TV -optisk nod för digital -tv, fiber till hemmet. Passiv kabel -TV -optisk nod antar optiskt mottagande rör med hög känslighet, utan strömförsörjning, ingen strömförbrukning. När ingången Optisk effektutgångsnivå Pin =-1 DBM, kan VO =6 8 db v vara ekonomiskt och flexibelt tillämpa integrationen av tre nätverk, fiber på Home Network -applikationen. SR100 Utseende av emalj, det finns två typer av val av optiskt läge:

1. SR100: CATV Operationsvåglängd 1260 ~ 1620nm.

2. SR100/WF: Inbyggd 1310/1490Nm filter, lämpligt för enfiber trippelvåglängdssystem, CATV-driftsvåglängd 1550 nm.



Produktfunktion för passiv kabel -TV -optisk nod

1. Ingen kraft krävs

2. Arbetsbandbredd 45 ~ 1050MHz

3. Utgångsnivå =68 dbμV (pin =-1 dbm)



Huvudapplikation av passiv kabel -tv -optisk nod

1. catv ftth

2. Integration av tre nätverk

3. Ftth Pon



Testdata





Tekniskt index för passiv kabel -tv -optisk nod



Föremål	Optisk funktion	Enhet	Index	Tillägg
Optisk funktion	CATV arbetsvåglängd	(nm)	1260~1620	SR100
			1540~1563	SR100/WF
	Kanalisolering	(DB)	Större än eller lika med 40	1550NM & 1490NM
	Myndighet	(A/W)	Större än eller lika med 0. 85	1310nm
			Större än eller lika med 0. 9	1550 nm
	Mottagande	(dbm)	+2~-14
	Optisk returförlust	(DB)	Större än eller lika med 55
	Optisk fiberkontakt		SC/APC	Sr 100- sc
			FC/APC	Sr 100- fc
RF -funktion	Arbetsbandbredd	(MHz)	45 ~ 1050MHz
	Utgångsnivå	(DBμV)	>68	Digital TV (Pin =-1 DBM)
	Returförlust	(DB)	Större än eller lika med 14	47 ~ 862 MHz
	Produktionsimpedans	(Ω)	75
	Utgångsportnummer		1
	RF-bindning		F-kvinnlig
Digitaltv Eature	Omi	(%)	4.3
	Mer	(DB)	Större än eller lika med 38	Stift =-1 dbm
			Större än eller lika med 30	Stift =-13 dbm
	Ber		<1.0E-9	Stift: +2 ~ -14 dbm
Allmänt funktion	Arbetstemp	(grad)	-20~+55
	Lagringstemperatur	(grad)	-40~85
	Arbetsrelativ temp	(%)	5~95
	Storlek (W) × (D) × (H)	(mm)	23×53×12	En typ (emaljstyp)
			Ф13×28	B -typ (fibertyp)
			50×88×22	C Type (Box Type)



Företagsinformation



Vi har mer än 100 anställda, 10% av dem är högre tekniker. Med mer än 1, 000 kvadratmeter standardproduktionsmonteringslinjer, har vi strikta QC -procedurer. Varje enhet av vår produkt kommer att gå igenom 3 skikts QC -procedurer, materialkontroll före produktion, stabilitet och prestandatest efter produktion, förpackningsdetektering före leverans.



De flesta av våra produkter exporteras till Sydamerika, Ryssland och nordeuropeiska länder. För närvarande har Softel sitt filialkontor i Mexiko och kommer att lansera ett annat kontor i Colombia och fortsätter att leverera för många agenter, integrerade återförsäljare och utrustningsproducenter över hela världen.



Genom Keen International Business Competition i god tro känner alla våra anställda en stor prestation och arbete under tungt ansvar. Dessutom är vi mycket stolta över att ge våra ovärderliga kunder vår högkvalitativa, höga tillförlitlighet, hög effektivitet och konkurrenskraftiga produkter.

Andra produkter:

OLT, ONU, OPTISK Sändare och mottagare, EDFA, kontakt, terminalbox, FOSC, patchkabel, fiberkabel, modulator, kodare, koaxialkabel, kranar, satellitoptisk sändare och mottagare, Android TV -låda och etc. etc.
