Ftth Mini Node
Ftth mini node Sammanfattning
SR2020AW, den operativa bandbredden på 47 ~ 1000 MHz, är en låg effekt, högprestanda, kostnadseffektiv trippelspel, FTTH CATV optisk mottagare, som kan användas i analog tv eller digital tv.
Produkter med optisk mottagarrör med hög känslighet och specialkrets med låg brus. Mottagning med hög optisk effekt kan justeras med PAD-nivå, spelad begränsande utgång, så att denna ftth mini-nod inom ett stort dynamiskt område för den mottagna optiska effekten på +2 dBm ~ -21dBm har utmärkta egenskaper.

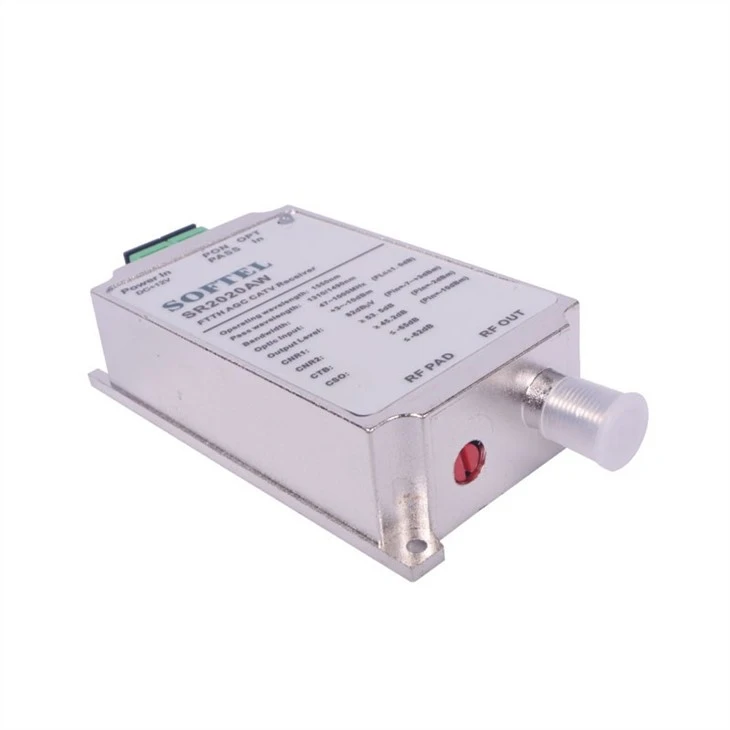

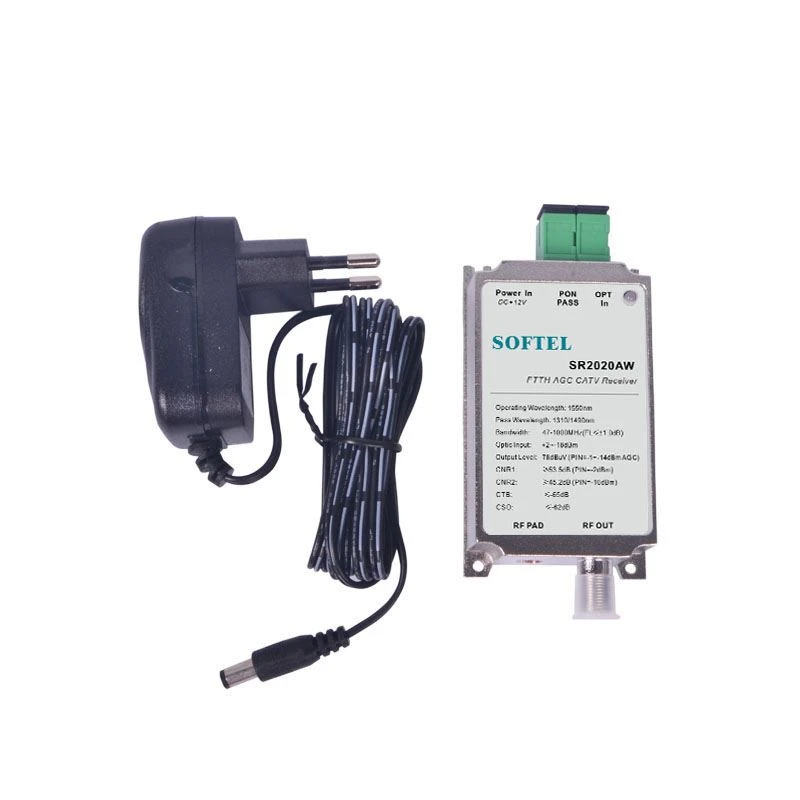

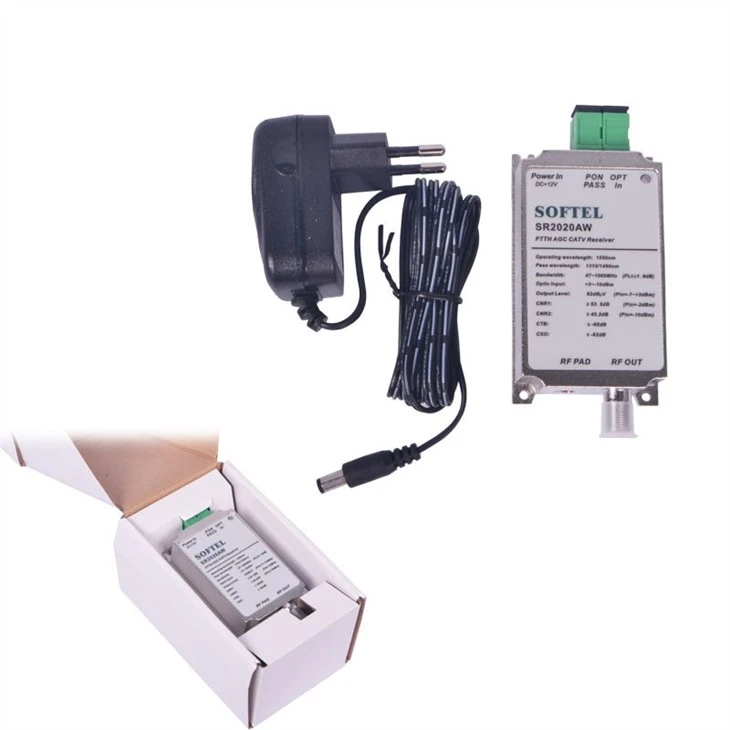

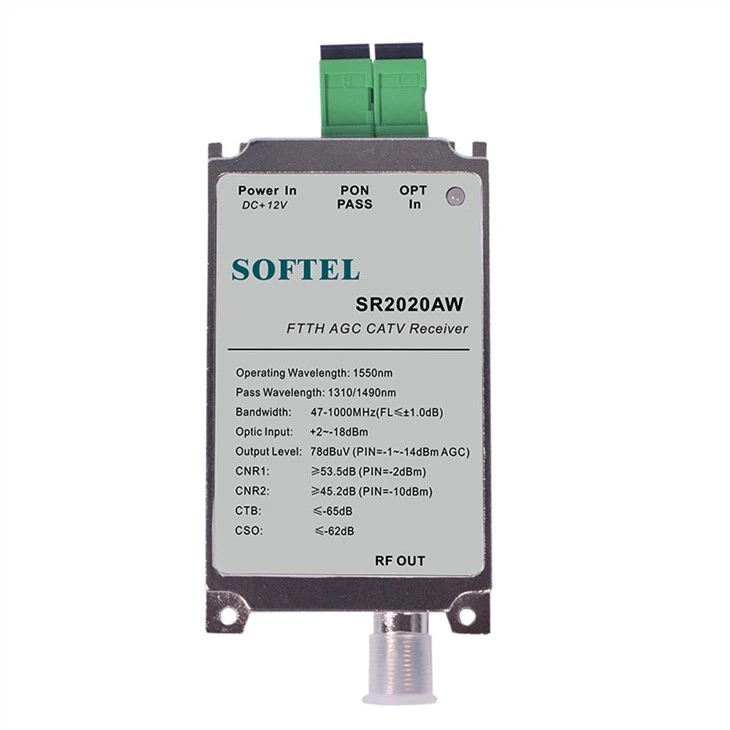

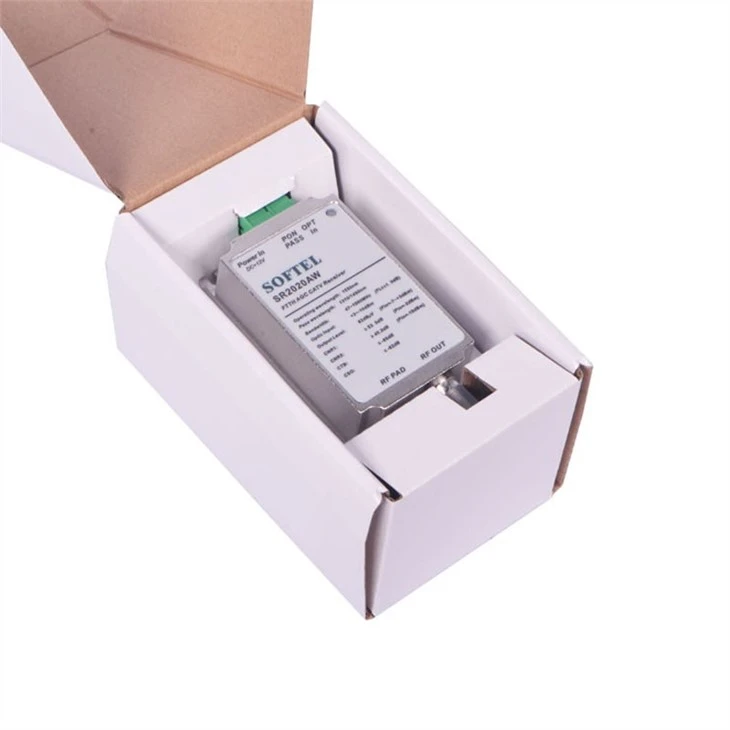

Ftth mini-nod Display
Tekniskt index
Prestanda | Index | Tillägg | ||
Optisk funktion | CATV Arbetsvåglängd | (Nm) | 1540~1563 | |
Passera våglängden | (Nm) | 1310, 1490 | ||
Kanalisolering | (DB) | ≥40 | 1550 nm& 1490 nm | |
Ansvar | (A/W) | ≥0.85 | 1310 nm | |
≥0.9 | 1550nm | |||
Mottagande kraft | (DBm) | +2~-18 | Analog TV (CNR> 45dB) | |
+2~-20 | Digital TV (MER> 30dB) | |||
Optisk returförlust | (DB) | ≥55 | ||
Optisk fiberkontakt | SC / APC | |||
RF-funktion | Arbeta bandbredd | (MHz) | 47~1000 | |
Flathet | (DB) | ≤±0.75 | 47 ~ 1000MHz | |
Utgångsnivå | (DBμV) | GG gt; 78 | Stift=-1 ~ -14dBm AGC | |
Returförlust | (DB) | ≥14 | 47 ~ 862 MHz | |
Utgångsimpedans | (Ω) | 75 | ||
Utgångsportnummer | 1 | |||
RF-anslutning | F-hona | |||
Analog TV Länkfunktion | Testkanal | (CH) | 59CH (PAL-D) | |
OMI | (%) | 3.8 | ||
CNR1 | (DB) | 53.3 | Pin=-2dBm | |
CNR2 | (DB) | 45.3 | Pin=-10dBm | |
CTB | (DB) | ≤-61 | ||
CSO | (DB) | ≤-61 | ||
Digital tv Länkfunktion | OMI | (%) | 4.3 | |
MER | (DB) | ≥36 | Pin=-16dBm | |
≥30 | Pin=-20dBm | |||
BER | (DB) | GG lt; 1,0E-9 | Pin: +2 ~ -21dBm | |
Allmän funktion | Strömförsörjning | (V) | DC+12V | ±1.0V |
Strömförbrukning | (W) | ≤3 | +12VDC, 210mA | |
Arbetstemp | (℃) | -20 ~ +55 | ||
Lagringstemp | (℃) | -40 ~ 85 | ||
Arbeta relativ temp | (%) | 5 ~ 95 | ||
Storlek | (Mm) | 50×88×22 |
