FTTH optisk mottagare WDM
FTTH optisk mottagare WDM

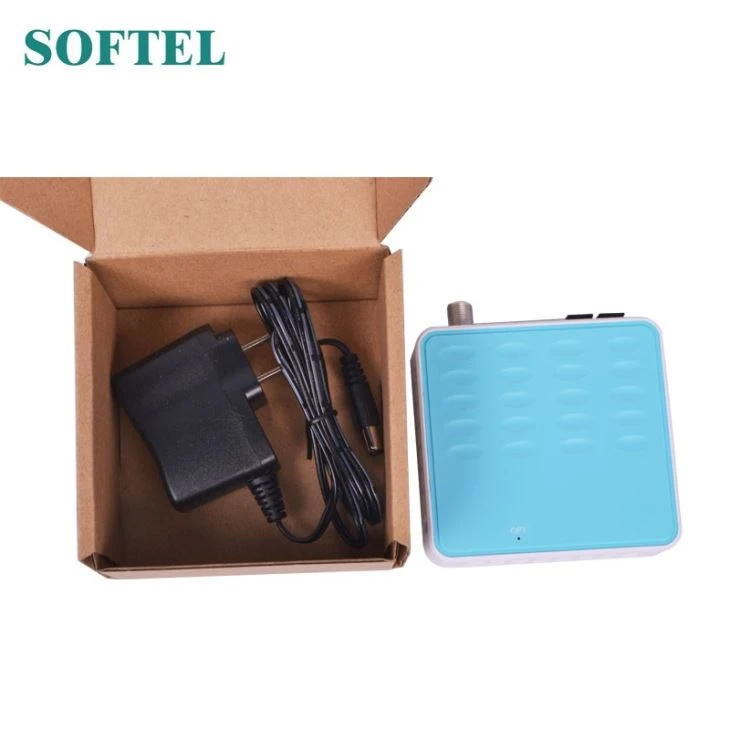

SR201W är en ftth optisk mottagare WDM med en inbyggd WDM och är designad för FTTH-överföringsapplikationer. Denna mini-inomhusoptiska mottagare har låg brus, hög RF-utgång och låg energiförbrukning. Det är fiber-pigtailerad i ett läge och finns med olika anslutningsalternativ.

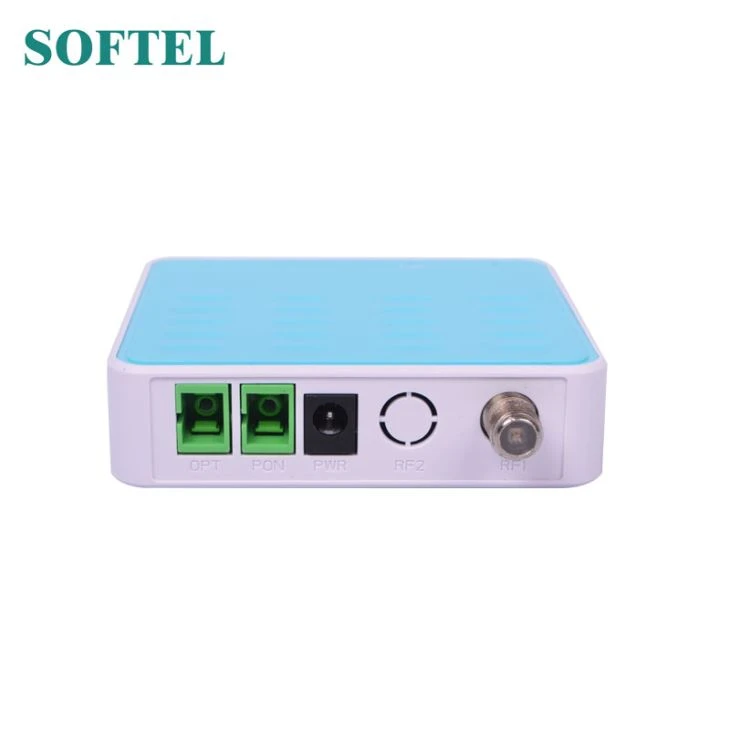

Nej | Gränssnitt | Beskrivning |
1 | RF UT | RF OUT1 F-kontakt |
2 | RF OUT2 tillval | |
3 | PWR | Strömadapterport |
4 | PON | 1490 / 1310mn datagränssnitt SC / PC (SC / APC) |
5 | Optisk ingång | 1550/1490 / 1310mn Optisk ingång SC / APC |
Funktioner
1. Driftsbandbredden är 1 GHz.
2. Det ingående optiska intervallet är +2 till -18dBm.
3. Utgångsnivån är upp till 76dBuV.
4 .. RF-utgång är valfri
5. Strömförbrukningen är lägre än 1,0 W.
Specifikationer förFtth optisk mottagare Wdm
Artikel | Parameter | Enhet | anteckningar | |
Optiska specifikationer (framåt väg) | ||||
Våglängd | 1550/1490/1310 | nm | Com port | |
1490/1310 | nm | För ONT | ||
Power Input Range | -18～+2 | dBm | ||
AGC Range | 0～-12 | dBm | ||
Input Returförlust | ≥45 | dB | ||
RF-specifikationer (framåtväg) | ||||
Bandbredd | 47～1003 | MHz | ||
Flathet | ±1.0 | dB | 47 ～ 1003MHz ， Vid 25 ℃ | |
Backe | 0~2.0 | dB | 47 ～ 1003MHz ， Vid 25 ℃ | |
Temperaturstabilitet | ±1.5 | dB | Inom driftstemperaturområdet (-25 ~ +65 ℃) | |
Utgångsnivå | 75±2 | dBuV | -15dBm optisk effekt, den analoga kanalen, per kanalmodulering 4,0%, i 860 MHz-punkttestet, vid 25 ℃ | |
Impedans | 75 | Ohm | ||
Returförlust | ≥12 | dB | Vid 25 ℃ | |
MER | ≥30 | dB | -15 ~ -5dBm optisk effekt | |
≥24 | dB | -20 ~ -16, optisk ingångseffekt | ||
Kraft | GG lt; 1,0 | W | ||
Miljöparametrar | ||||
Arbetstemperatur | -25～65 | ℃ | ||
Förvaringstemperatur | -40～70 | ℃ | ||
Lagringsfuktighet | ≤95 | ％ | Icke kondens | |
Användargränssnitt | ||||
Anslutningstyp | SC / APC in | SC Valfritt | ||
Strömförsörjning | DC5V / 0.5A | Extern adapter | ||
RF-utgång | RG6-kontakt | Frivillig | ||
1 eller 2 portar | ||||
Optisk indikator | Shine Red eller | Röd:Optisk effekt<> | ||
Hus | 90*85*25 | mm | ||
Vikt | 0.15 | kg | ||
