CATV headend modulator är den senaste generationens Mux-scrambling-modulerande allt-i-ett-enheten som utvecklats av Softel.

Skicka förfrågan

produkt introduktion

CATV-huvudändamodulator

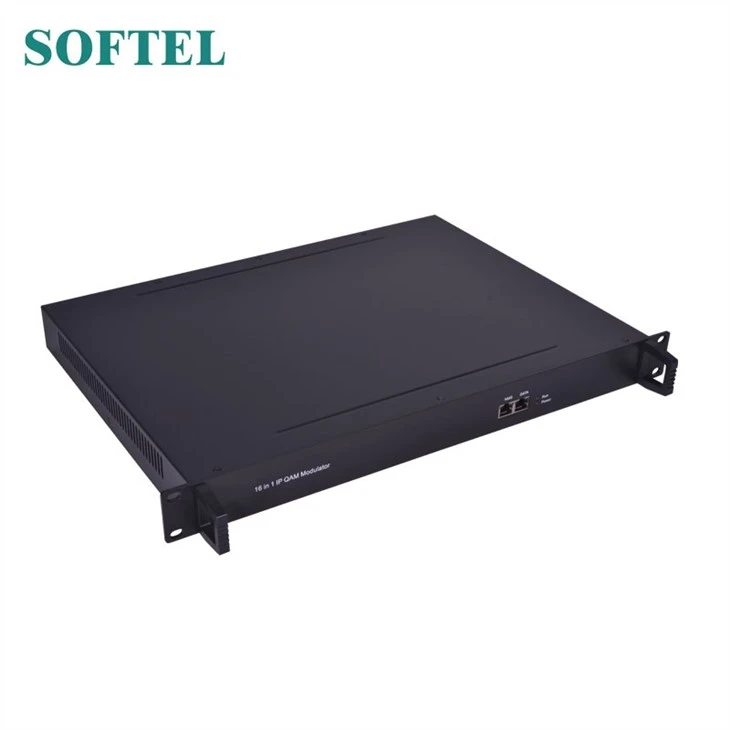

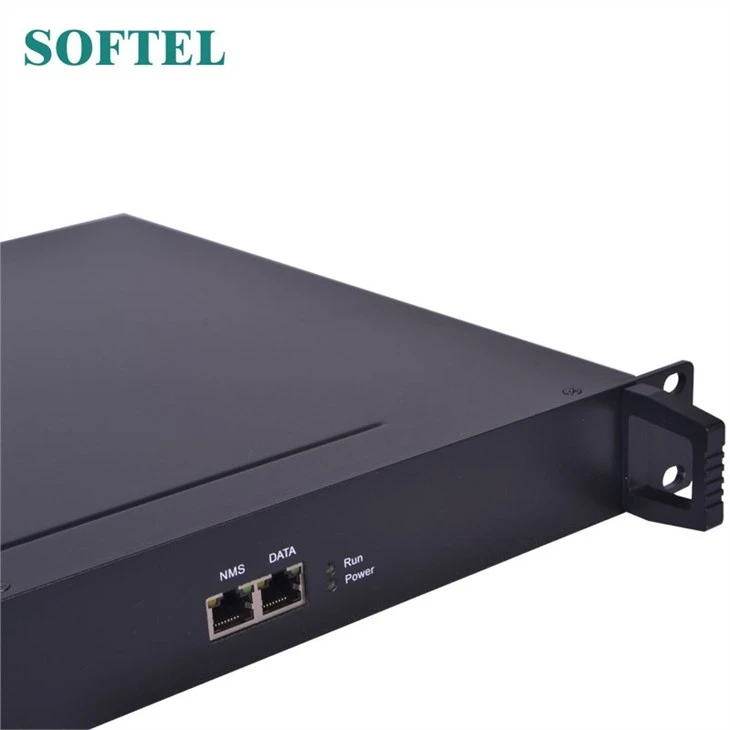

SFT 3316 IP Mux-Scrambling-modulator är den senaste generationens Mux-scrambling-modulerande allt-i-ett-enheten som utvecklats av Softel. Den har 16 multiplexeringskanaler, 16 krypteringskanaler och 16 QAM (DVB-C) -modulerande kanaler och stöder maximalt 1024 IP-ingångar genom GE-porten och 16 icke-intilliggande bärare (50MHz ~ 960MHz) via RF-utgångsgränssnittet. Enheten kännetecknas också av hög integrerad nivå, hög prestanda och låga kostnader. Detta är mycket anpassningsbart till ny generation CATV-sändningssystem.

FUNKTIONER med CATV headend-modulator

GE 2 GE-ingång, SFP-gränssnitt

 Stöder upp till 1024 kanaler TS över UDP / RTP, unicast och multicast, IGMP v2 \ v3

 Max 840 Mbps för varje GE-ingång

 Stöder noggrann PCR-justering

 Stöder CA PID-filtrering, remapping och PSI / SI-redigering

 Stöder upp till 180 PIDS-remapping per kanal

 Stöd DVB allmänt krypteringssystem (ETR289), simulcrypt-standarder ETSI 101 197 och ETSI 103 197

 Stöd 16 multiplex eller krypterad TS över UDP / RTP / RTSP-utgång

 16 icke-intilliggande QAM-bärarutgångar, kompatibla med DVB-C (EN 300 429) och ITU-T J.83 A / B

 Stöder RS (204,188) kodning

 Stöd webbaserad nätverkshantering

Specifikation av CATV-huvudändamodulator

Inmatning	Inmatning	512 IP-ingång, 2100 / 1000M Ethernet-port (SFP tillval)
	Transportprotokoll	TSover UDP / RTP, unicast och multicast, IGMP V2 / V3
	Överföringshastighet	Max 840 Mbps för varje GE-ingång
Mux	Ingångskanal	512
	Utgångskanal	16
	Max PID	180 per kanal
	Funktioner	PID-mappning (auto / manuellt valfritt)
		PCR-korrekt justering
		PSI / SI-tabell genereras automatiskt
Förvrängning Parametrar	Max simulcrypt CA	4
	Scramble Standard	ETR289, ETSI 101 197, ETSI 103 197
	Förbindelse	Lokal / fjärranslutning
Modulation Parametrar	DVB-C Modulator Sectioon	J.83A	Konstellation: 16/32/64/128 / 256QAM
			Bandbredd: 8M
		J.83B	Konstellation: 64QAM / 256QAM
			Bandbredd: 6M
	QAM Channel	16 icke-intilliggande bärare
	Modulationsstandard	EN300 429 / ITU-T J.83A / B (DVB-C)
	Symbolhastighet	5,0 ~ 7,0 Msps, steg 1ksps
	FEC	RS (204, 188)

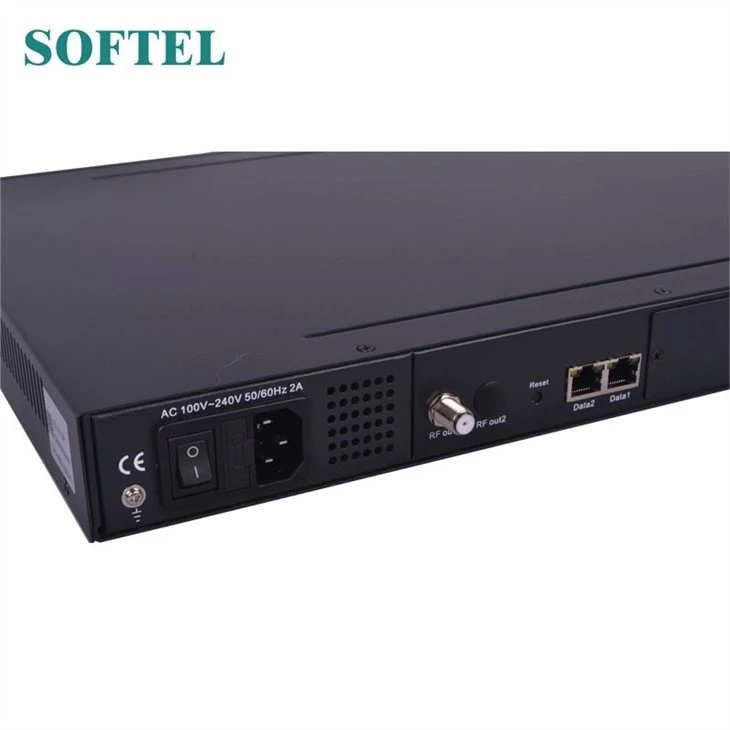

RF-utgång	Gränssnitt	1F-utgångsport för 16 bärare, 75Ω impedans
	RF-intervall	50 ~ 960MHz, 1kHz stegning
	Utgångsnivå	-20dBm ~ ~ 10dBm (87 ~ 117dbµV), 0,1 dB steg
	MER	≥ 40 dB
TS-utgång	16IP-utgång över UDP / RTP / RTSP, unicast / multicast, 2100 / 1000M Ethernet-portar
Systemet	Stöd för programvara för nätverkshantering (NMS)
Allmän	Demission	420mm × 440mm × 44,5mm (BxLxH)
	Temperatur	0 ~ 45 ℃ (drift), -20 ~ 80 ℃ (lagring)
	Strömförsörjning	AC100V ± 10%, 50 / 60Hz eller AC 220V ± 10%, 50 / 60Hz

Företagsinformation

Vi har mer än 100 anställda, 10% av dem är seniortekniker. Med mer än 1000 kvadratmeter standardiserade produktionsmonteringslinjer har vi strikta QC-förfaranden. Varje enhet i vår produkt kommer att gå igenom 3-lagers QC-procedurer, materialkontroll före produktion, stabilitet och prestandatestning efter produktion, förpackningsdetektering före leverans.

De flesta av våra produkter exporteras till Sydamerika, Ryssland och Nordeuropeiska länder. För närvarande har Softel sitt filial i Mexiko och kommer att starta ytterligare ett kontor i Colombia och fortsätter att leverera till många agenter, integrerade återförsäljare och utrustningstillverkare över hela världen.

Genom stark internationell affärskonkurrens i god tro känner alla våra anställda en stor prestation& arbeta under tungt ansvar. Dessutom är vi mycket stolta över att erbjuda våra ovärderliga kunder våra höga kvalitet, höga tillförlitlighet, hög effektivitet och konkurrenskraftiga produkter.
