Dubbelförstärkare

MLE-02-1G CATV Bidirectional förstärkare



MLE-02 är en typ av dubbelriktad förstärkare med en ingångsport och en utgångsport, vilket framåtförstärkning sträcker sig från 28dB till 41dB och den maxföre förstärkningen av omvänd väg kan nå 23dB. Det kan användas som en stamförstärkare i det traditionella koaxialnätverket, det kan också användas som en linjeförlängningsförstärkare i HFC -nätverket. Dess konstruktion av tanktyp är bekväm för underhåll.



MLE-02 antar tvåstegs GAAS-modul i framåtvägen, som får sträcker sig från 28dB till 38/41dB, så att den kan tillämpas i stor utsträckning. Arbetsspänningen ~ 60V matas av kabel, och den arbetande växelströmsspänningen är 35V ~ 90V, så både ingångs- och utgångsporten kan mata nästa förstärkare. MLE-02 kan ställas in som enkelriktad läge och uppgradera till dubbelriktat läge i framtiden.

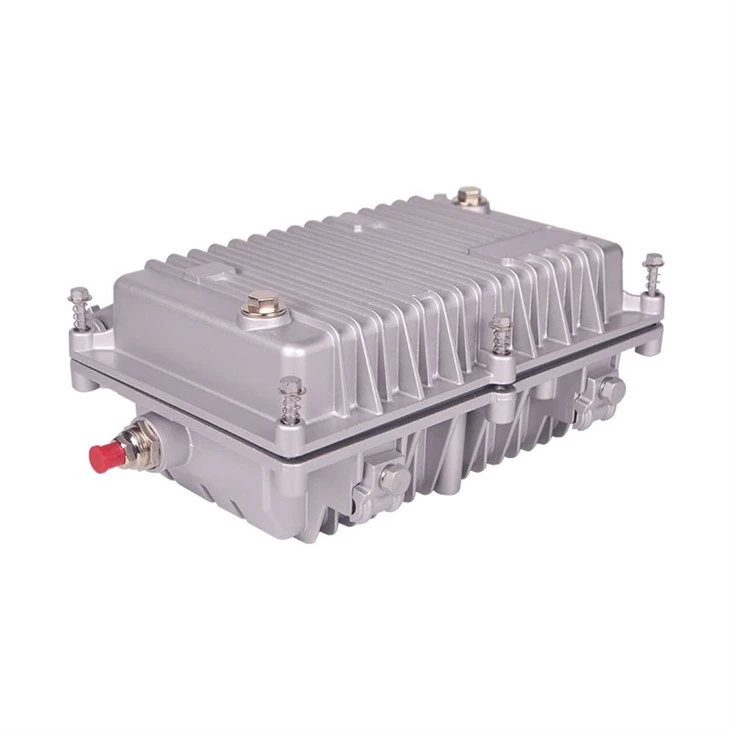

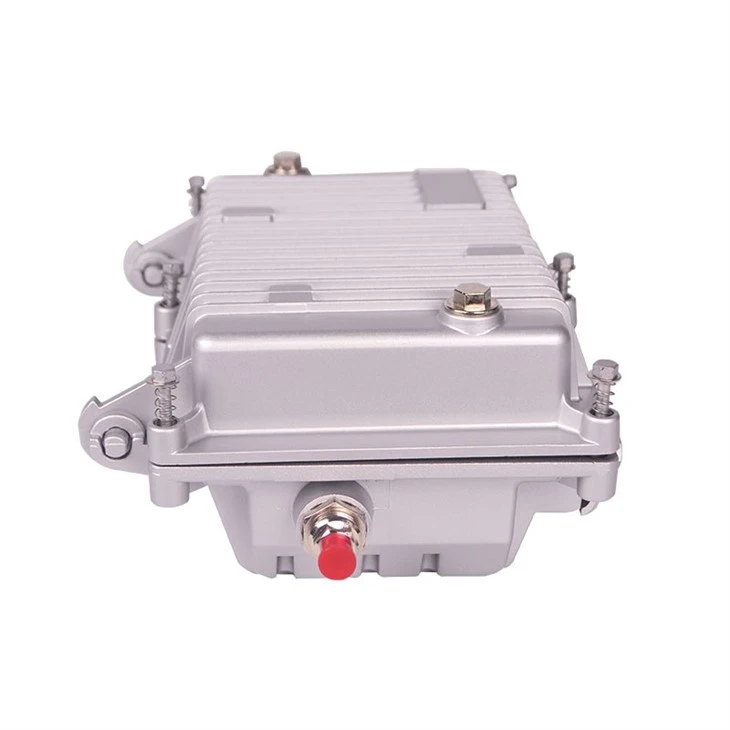

MLE-02 innehåller RF-förstärkare hybrid och strömförsörjning. Det vattentäta aluminiumgjutningshuset är lämpligt för utomhusdrift. Olika komponenter och alternativ kan uppfylla många olika krav.



Strömförsörjningen för MLE-02 är SMP: er (växlingsläge strömförsörjning), som är fixerad i den nedre halvan av tanken. Ingångsspänningen är ~ 35 ~ 90V, och arbetsbandbredden är 47 ~ 63MHz. Utgångsspänningen är +24 V. DC -utgångsströmmen kan nå 1,5A.





Funktioner i CATVDubbel- Förstärkare

5-1002MHz, dubbelriktad

Utgångslutning och omvänd utjämnare kan felsökas med fast dämpare, 1DB -steg

Diplexerens frekvens kan anges

GAAS -modul

35V-90V strömförsörjning

Max överströmskapacitet 15A

MTBF>50000 timmar



Specifikationer

Inga	Punkt	Fram	Omvänd	Anmärkning
1	Frekvens (MHz)	54/105/258~1002	5~42/87/204	Enligt den delade frekvensen
2	Flatness (DB)	±0.6	±0.5
3	Returförlust	Större än eller lika med 16 (FH-750MHz) Större än eller lika med 14 (751-1002MHz)	Större än eller lika med 16
4	Nominell vinst	28-38/41	0/20
5	Min full vinst	Större än eller lika med 42	Större än eller lika med 22
6	Utjämning/analog	3-21/0-12	0-16	Framåt 1,5dB -steg, omvänd 1dB -steg
7	Framåt lutningsproduktion	14dB (54m-1002m)	noll
8	Bullerfigur (DB)	＜8
9	AGC -sortiment	± 3dB (bredbandsläge, utgångsnivåförändring 0,3dB)		Fram
10	Framåtnivå	38DBMV-50DBMV
11	Testportnivå (DB)	-20±1
12	Testportfrekvens Svar (DB)	±1
13	Arbetsspänning (v/dc)	+24
14	Hum (db)	Större än eller lika med 66
15	AC -ingång (V/AC)	~35-90V
16	AC (A/AC)	15		Max kontinuerlig över strömmen
17	Nivåjustering (dB)	0-20		1dB steg
18	Anslutning	5/8 tum 24-tandkontakt
19	Ingångs-/utgångsmotstånd (ω)	75
20	C/CSO (DB)	63	-	110 NTSC-kanaler + 22 10 DB Låg QAM-signal, 48 DBMV (750 MHz), 14dB lutningsutgång, 10dB (54M-750M)
21	C/ctb (db)	65	-
22	Arbetstemperatur (%)	-25 grad -+55 grad
23	Energiförbrukning	25W
24	Lagringstemperatur	-40 grad -+70 grad icke-kondensation
25	Dimension (mm)	320L×200W×100H
26	Vikt (kg)	Max 2 kg
27	Skalvattentät	IP67





Framväg

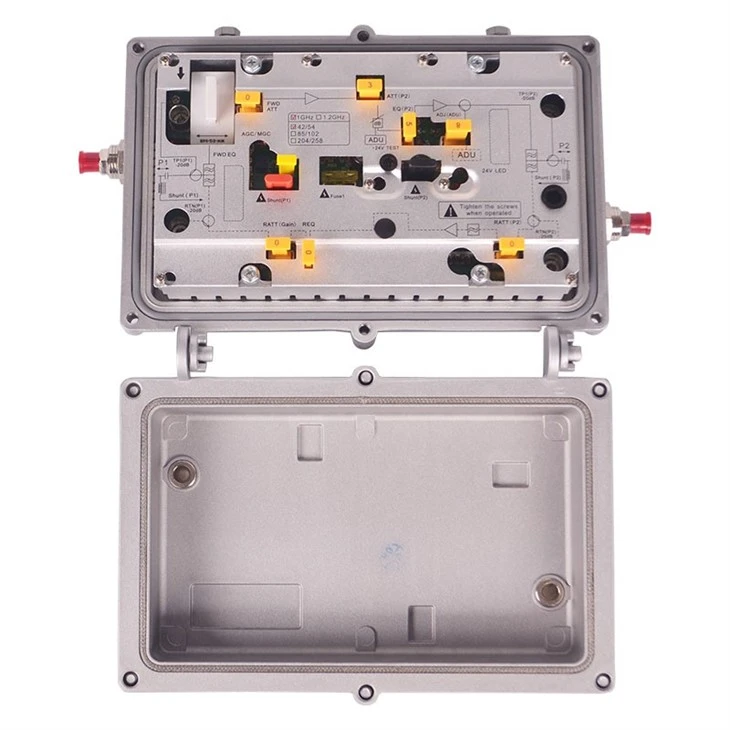

MLE-02 kan delas upp i framåtvägen och omvänd väg. Framåtingången innehåller kabelutjämnare (simulator) och fast dämpare. Eq -området för kabelutjämnaren (simulator) är 3 ~ 21dB/0 ~ 12dB, 1,5dB/steg. Equalizer (simulator) används för att kompensera dämpningen av olika frekvenser vid transmission och korrigera den främre ingångsnivån. Dämpare används för att justera den främre ingångsnivån till lämpligt värde.

I framåtvägen antar den tvåstegs förstärkning av hybrid och ger 28 ~ 41 bm förstärkning. Bandbredden är 54/87/105/258-1002MHz. Den antar lågbrus-push-pull- eller GaAs-modul i första steget för att förinleda ingångssignalen och dubbelkraft GAAS-modulen i det senare steget för att säkerställa minsta icke-linjär distorsion vid utgång hög nivå. Mellan tvåstegsmoduler finns dämpare, frekvenskorrigeringskrets och utjämnare. Installationen av utjämnare är samma som fasta dämpare, och den kan ändras enligt kravet. Kretsen mellan tvåstegsmoduler är att justera framåtutgångsförstärkningen och RF-utgångslutningen.

Den främre utjämnaren innehåller inbyggd 6dB fast utjämnar krets och utbytbar utjämnar krets som består av fast dämpare och perifer krets, vilket säkerställer att förstärkaren får viss utjämningsutgång.

Det finns -20dB testport för både ingångs- och utgångsport. Den antar riktningskopplingsläge och fungerar utan extern 75Ω belastning.



REversed Path

Den omvända bandbredden för MBC-02 börjar från 5MHz, och olika slutfrekvens (42/65/85/204MHz) är tillgängliga för val. Ingångsdämparna, lågpassfilter, omvänd förstärkningsmodul och utjämnar är pluggbara, vilket är bekvämt att ändra. Det finns fasta dämpare vid utgångsporten och omvänd förstärkningsförstärkning justeras med utgångsdämpare Ratt (förstärkning). Om den omvända signalen inte kräver förstärkning kan användaren välja genomgångsläge.

Omvänd utjämningskrets består av fast dämpare och extern krets för att realisera 0-16dB utjämning. Den omvända utjämnaren används för att kompensera kabelförlusten bland den omvända utgången, omvänd ingång från nästa förstärkare och duplexer. För att uppfylla utjämningsbehovet kan användaren ansluta fasta dämpare i REQ -position:

NOTE: Reversed Equalizer Circuit antar piedestaldesign, klassificerar specifikationen genom omvänd slutfrekvens. REQ piedestal med olika frekvens kan ändras för att ändra SPtändligfrekvensavförstärkaren.

Det finns en -20dB testpunkt vid både ingångs- och utgångsporten för den omvända banan. Testpunkten fungerar i riktningskopplingsläge, utan extern 75Ω belastning.
