DVB-C/T Encoder Modulator

SFT3528S Encoder Modulator: stöder 8/16/24 HDMI-ingångar, DVB-C eller DVB-T RF ut

Skicka förfrågan

Hämta

produkt introduktion

DVB-C/T kodarmodulator

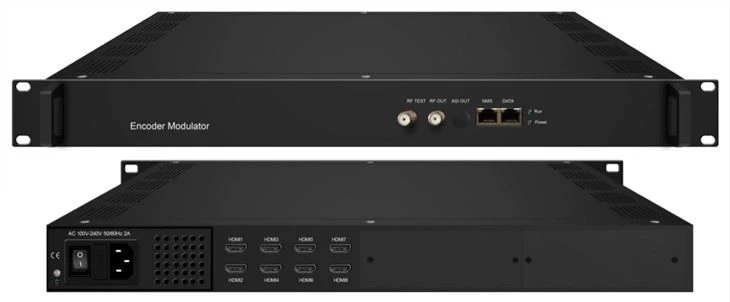

Produktdisplay

SFT3528S är en professionell högintegrationsenhet som inkluderar kodning, multiplexering och modulering i en låda. Den stöder 8 HDMI-ingångar och DVB-C/T RF-utgång med 4 angränsande bär och 4 MPTS ut som spegel av de 4 moduleringsbärarna via DATA (GE)-porten.

Denna fullfunktionsenhet gör den idealisk för små CATV-huvudändasystem, och det är ett smart val för hotell-TV-system, underhållningssystem i sportbar, sjukhus, lägenhet...

Funktioner

· Stöd infogning av LOGO, OSD och QR-koder för varje lokal kanal (språk som stöds:中文, engelska, العربية, ไทย, हिन्दी, руская, اردو, för fler språk, kontakta oss...)

· 8 HDMI-ingång, MPEG-4 AVC/H.264-videokodning

· MPEG1 Layer II, LC-AAC, HE-AAC ljudkodningsformat och AC3 Pass Through ochstöder justering av ljudförstärkning

· 4 grupper av multiplexerande/modulerande utgångskanaler

· 4 DVB-C eller DVB-T RF ut

· Stöd 4 MPTS IP-utgång över UDP och RTP/RTSP

· Stöd PID-ommappning/PSI/SI-redigering och -insättning

· Kontroll via webbhantering och enkla uppdateringar via webben

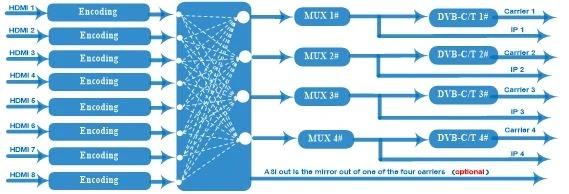

Principdiagram

Principle Chart

Specifikationer

Inmatning	8HDMI-ingångar
Video	Kodning	MPEG-4 AVC/H.264
	Upplösning	Inmatning		1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
		Produktion		1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
	Bithastighet	1Mbps~13Mbps varje kanal
	Priskontroll	CBR/VBR
Audio	Kodning	MPEG-1-lager 2, LC-AAC, HE-AAC och AC3 Pass Through
	Samplingshastighet	48KHz
	Upplösning	24-bit
	Ljudförstärkning	0-255 Justerbar
	MPEG-1 lager 2 bithastighet	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	LC-AAC bithastighet	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	HE-AAC bithastighet	48/56/64/80/96/112/128 kbps
Multiplexering	Maximal PID Ommappning	180 ingångar per kanal
	Fungera	PID-ommappning (automatiskt eller manuellt)
		Generera PSI/SI-tabell automatiskt
Modulation	DVB-C	RF ut			4*RF DVB-Cut (4 transportörernas kombinerade utgång)
		Standard			EN300 429/ITU-T J.83A/B
		MER			Större än eller lika med 40db
		RF-frekvens			50~960MHz, 1KHz steg
		RF-utgångsnivå			-25~-1dBm (82~105dbµV), 0.1dBm
		Symbolhastighet			5.0Msps~7.0Msps, 1ksps stegning
					J.83A	J.83B
		Konstellation			16/32/64/128/256QAM	64/256 QAM
		Bandbredd			8M	6M
	DVB-T	Standard			EN300744
		FFT-läge			2K,
		Bandbredd			6M, 7M, 8M
		Konstellation			QPSK, 16QAM, 64QAM
		skyddsintervall			1/4, 1/8, 1/16, 1/32
		FEC			1/2, 2/3, 3/4, 5/6, 7/8
		MER			Större än eller lika med 42 dB
		RF-frekvens			50~960MHz, 1KHz steg
		RF ut			4*RF COFDM DVB-T ut (4 transportörernas kombinerade utgång)
		RF-utgångsnivå			-28~ -3 dBm (77~97 dbµV), 0,1 db steg
Strömutgång	RF-utgång (F-typgränssnitt)
	4 IP MPTSproduktion över UDP/RTP/RTSP, 1*1000M Base-T Ethernet-gränssnitt
Systemfunktion	Nnätverkshantering (WEB)
	kinesiska och engelska språket
	Uppgradering av Ethernet-programvara
Diverse	Mått (B×L×H)		482 mm×328mm×44 mm
	Miljö		0~45grad(arbete);-20~80grad（Lagring）
	Kraftbehov		AC 110V± 10 procent , 50/60Hz, AC 220 ±10 procent ,50/60Hz
