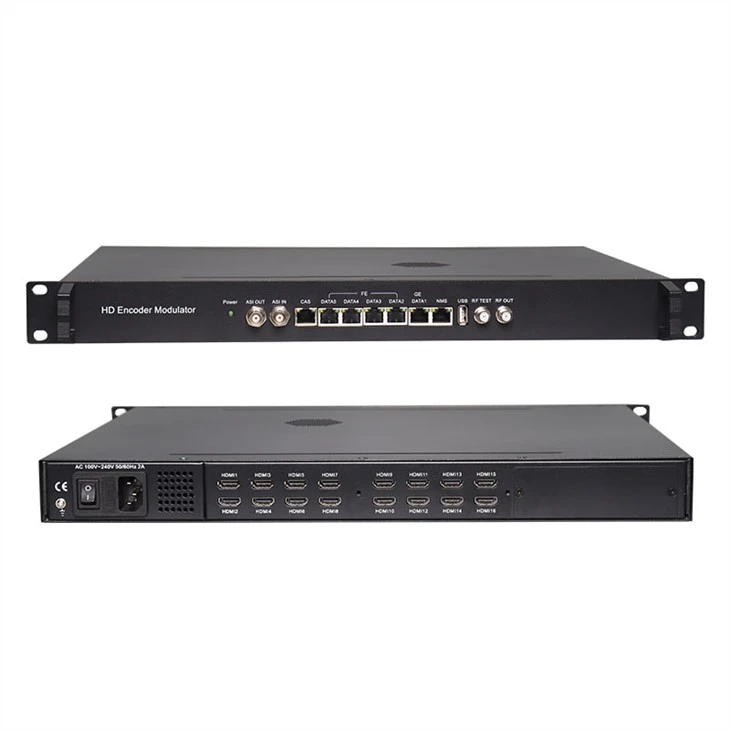

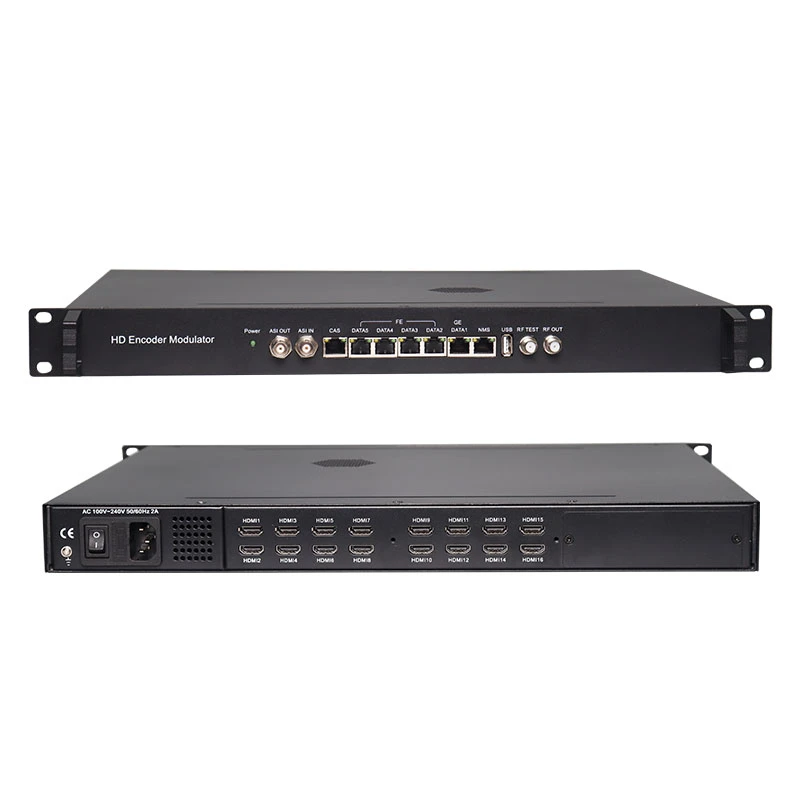

HDMI Encoder Modulator

SFT3536S digital tv Kodarmodulator stöder 8/16/24 HDMI-ingångar

Skicka förfrågan

produkt introduktion

Produktbeskrivning

SFT3536S (digital tv encoder modulator) är en professionell högintegrationsenhet som inkluderar kodning, multiplexering och modulering. Den stöder 8/16/24 HDMI-ingångar, 1 ASI-ingång, 1 USB-betalaringång och 128 IP-ingångar via GE-porten.

Funktioner

8/16/24 HDMI-ingångar, MPEG-4 AVC/H.264 videokodning
1 ASI-ingång för re-mux
1 USB-spelare (Sätt i USB-minnet med“xxx.ts” videor i SFT3536S och spela upp innehållet på ett enkelt sätt; filsystem FAT 32.)
128 IPinputoverUDP och RTPviaGE-port
Varje överföringskanal bearbetar maximalt 32IP från GE-porten (UDP& RTP-protokoll)
MPEG1LayerII,LC-AACoch HE-AACAljudkodning,AC3PassThrough-ochaudiogain-justering
Stöd 12 grupper multiplexing/DVB-Cmodulering
Stöd 8 grupper multiplexing/DVB-T/ATSC-modulerande --- Valfritt
Stöd 6 (eller 16) grupper multiplexering/ISDB-Tmodulering --- Valfritt
Stöd 1 ASI ut som spegel av en av RF-utgångsbärarna ---Valfritt
Stöd 12 MPTS IP-utgång över UDP, RTP/RTSP–DVB-C RFout
Stöd 8 MPTS IP-utgång över UDP, RTP/RTSP-- DVB-T/ATSC RFout
Stöd 6 (eller 16) MPTS IP-utgångar över UDP, RTP/RTSP-- ISDB-T RFout
SupportLOGO, Caption och QR-kodinsättning(Språk som stöds: 中文, engelska, يةعربال, ไทย, , русский, اردو, formorelanguages, vänligen kontakta oss…)
Stöd PID ommappning / exakt PCR-justering / PSI / SI redigering och infogning
Kontroll via webbhantering och enkla uppdateringar via webben

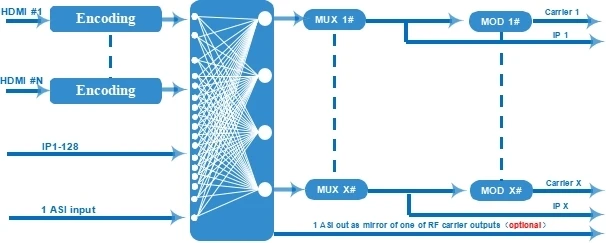

Principdiagram

Specifikationer

Inmatning	8/16/24 HDMI-ingångar för alternativ 1 ASI in för re-mux 1 USB-spelare ingång för re-mux 128 IP-ingång över UDP och RTP, GE-port, RJ45—DVB-C RF-utgång 128 IP-ingång över UDP och RTP, GE-port, RJ45—DVB-T/ATSC RF-ut 128 IP-ingång över UDP och RTP, GE-port, RJ45—ISDBT RF-ut
Video	Upplösning	Inmatning	1920&gånger;1080_60P,1920&gånger;1080_60i, 1920&gånger;1080_50P,1920&gånger;1080_50i, 1280&gånger;720_60P, 1280&gånger;720_50P, 720&gånger;576_50i,720&gånger;480_60i,
		Produktion	1920&gånger;1080_30P, 1920&gånger;1080_25P, 1280&gånger;720_30P, 1280&gånger;720_25P, 720&gånger;576_25P,720&gånger;480_30P,
	Kodning	MPEG-4 AVC/H.264
	Bithastighet	1Mbps~13Mbps varje kanal
	Priskontroll	CBR/VBR
	GOP-struktur	IP…P (P Frame justering, utan B Frame)
Audio	Kodning	MPEG-1 Layer 2, LC-AAC, HE-AAC och AC3 Pass through
	Samplingshastighet	48KHz
	Upplösning	24-bitars
	Ljudförstärkning	0-255 Justerbar
	MPEG-1 lager 2 Bithastighet	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	LC-AAC Bithastighet	48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
	HE-AAC bithastighet	48/56/64/80/96/112/128 kbps
Multiplexering	Maximal PID Ommappning	255 ingångar per kanal
	Fungera	PID-ommappning (automatiskt eller manuellt)
		Exakt PCR-justering
		Generera PSI/SI-tabell automatiskt
Modulation	DVB-C	QAM-kanal	12 icke-angränsande bärares utgång (max bandbredd 192MHz)
		Standard	EN300 429/ITU-T J.83A/B
		MER	& ge;40db
		RF-frekvens	50~960MHz, 1KHz steg
		RF-utgångsnivå	-20~+3dbm, 0,1db steg
		Symbolhastighet	5,0 Msps~7,0 Msps, 1 ksps stegning
			J.83A	J.83B
		Konstellation	16/32/64/128/256QA M	64/256 QAM
		Bandbredd	8M	6M
	DVB-T	Standard	EN300744
		FFT-läge	2K,4K, 8K

		Bandbredd		6M, 7M, 8M
		Konstellation		QPSK, 16QAM, 64QAM
		skyddsintervall		1/4, 1/8, 1/16, 1/32
		FEC		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;42 dB
		RF-frekvens		50~960MHz, 1KHz steg
		RF ut		8 icke-angränsande bärares utgång (max bandbredd 192MHz)
		RF-utgångsnivå		-20~ +3dBm, 0,1db steg
	ATSC	Standard		ATSC A/53
		Bandbredd		6M
		Konstellation		8 VSB
		FEC		RS(208 188)+Spaljé
		MER		& ge;40dB
		ACL		-55 dBc
		RF-frekvens		50~960MHz, 1KHz steg
		RF ut		8 icke-angränsande bärares utgång (max bandbredd 192MHz)
		RF-utgångsnivå		-20~+3dbm (för alla bärare), 0,5db stegning
	ISDB-T	Standard		ARIB STD-B31
		Bandbredd		6M
		Konstellation		QPSK, 16QAM, 64QAM
		skyddsintervall		1/32, 1/16, 1/8, 1/4
		Överföring Läge		2K, 4K, 8K
		Kodpris		1/2, 2/3, 3/4, 5/6, 7/8
		MER		& ge;40dB
		RF-frekvens		50~960MHz, 1KHz steg
		RF ut		6 (eller 16) icke-intilliggande bärvågsutmatning (maximal bandbredd 192MHz)
		RF-utgångsnivå		-20dBm~+3dBm, 0,1dB stegning
Strömutgång	1 ASI-utgång som spegel av en av RF-utgångsbärarna (valfritt) 12 MPTS-utgångar över UDP och RTP/RTSP som spegel av 12 DVB-C-bärare, 8 MPTS-utgångar över UDP och RTP/RTSP som spegel av 8 DVB-T/ATSC-bärare (valfritt) 6 MPTS-utgångar över UDP och RTP/RTSP som spegel av 6 ISDB-T-bärare (valfritt) 16 MPTS-utgångar över UDP och RTP/RTSP som spegel av 16 ISDB-T-bärare (valfritt) 1*1000M Base-T Ethernet-gränssnitt, GE-port
Systemfunktion	Nätverkshantering (WEB)
	kinesiska och engelska språket
	Uppgradering av Ethernet-programvara
Diverse	Dimension (W&gånger;L&gånger;H)		482mm&gånger;328mm&gånger;44mm
	Miljö		0~45℃(arbete)；-20~80℃（Lagring）
	Kraftbehov		AC 110V± 10 %, 50/60 Hz, AC 220± 10 %, 50/60 Hz
