32 DVB-T-modulator

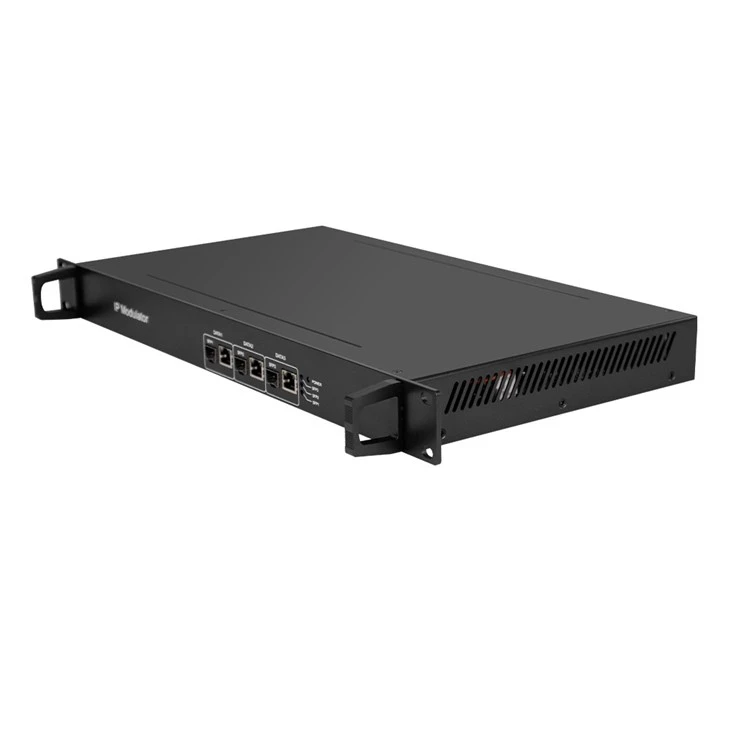

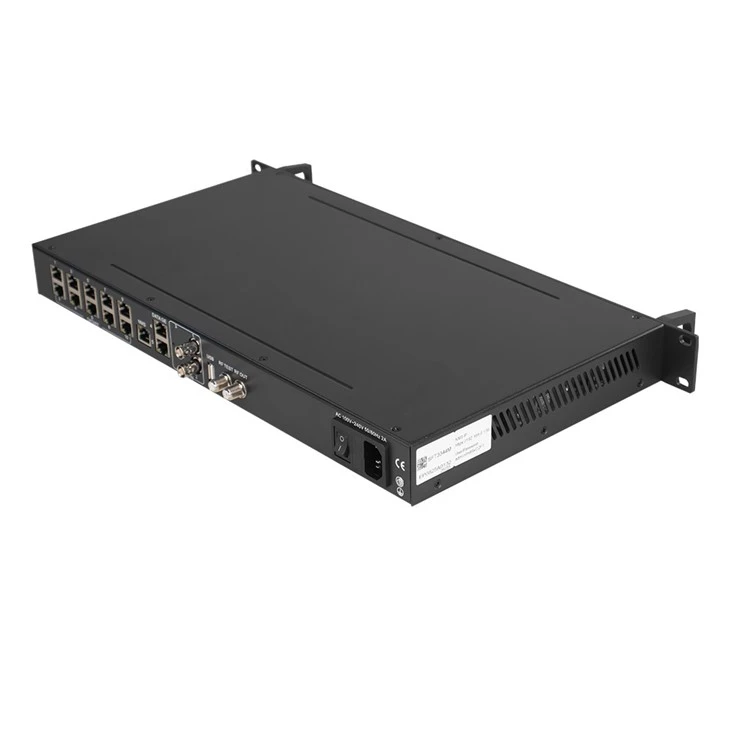

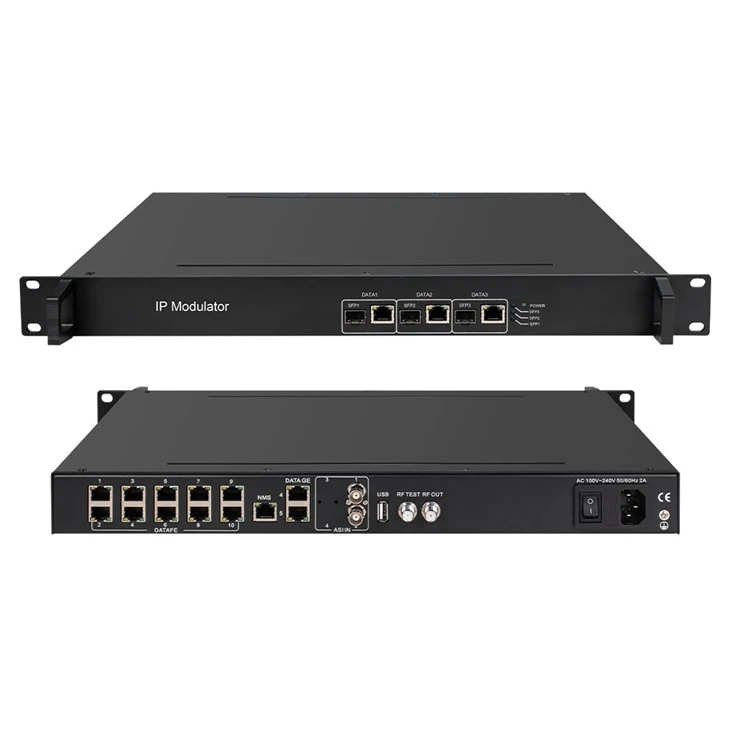

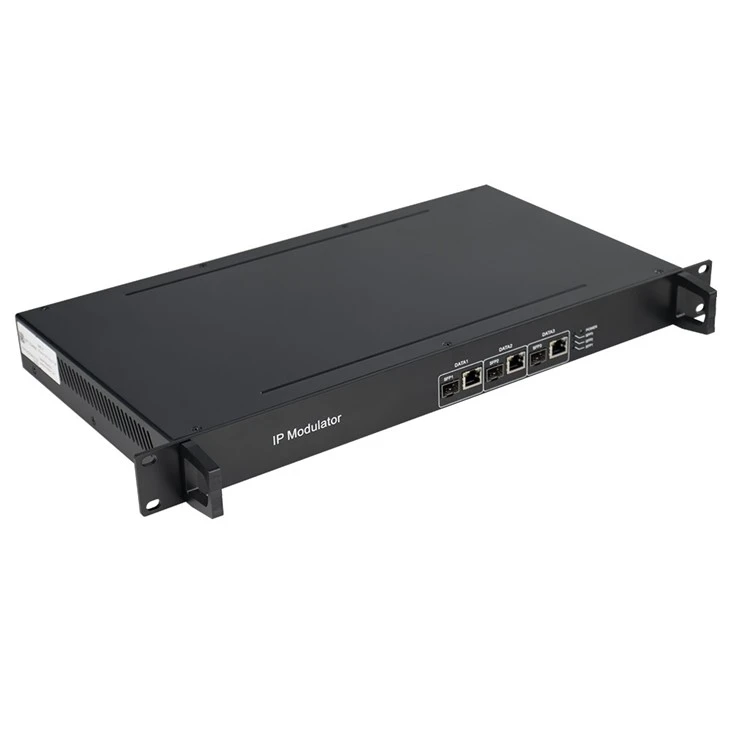

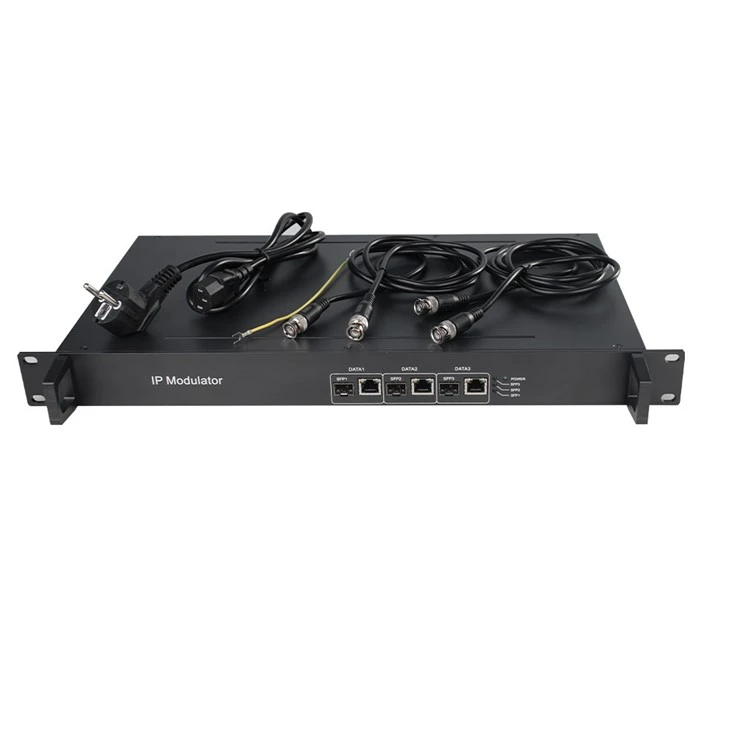

SFT3344M 28 I 1 ISDB-T & 32 I 1 DVB-T & 48 I 1 DVB-C är den senaste generationella MUX-modulerande enheten utvecklad av Softel. Den stöder maximalt 128 IP -ingång genom 3 GE\/SFP -porten och 2 GE -portar, 32 IP -ingång genom 10 Fe -porten, och har också 2 ASI -ingång. Efter 28 & 32 & 48 multiplexering ger den 28 ISDB-T & 32 DVB-T & 48 DVB-C icke-angränsande bärare (50MHz ~ 960MHz), 28 & 32 & 48 IP (MPTS) utgång som spegel av bärare. Enheten kännetecknas med hög integrerad nivå, hög prestanda och låg kostnad. Detta är mycket anpassningsbart till den nygenererade DTV -sändningssystemet.
Nyckelfunktioner
*3 RJ45 \/SFP GE -portar (varje port max 128 IP in): Data1 & 2 & 3 -portar endast för ingång
*2GE-portar (varje port max 128 IP in): Data4 är inmatningsportar Data5 är bi-riktningsportar, 28 & 32 & 48 IP ut (som spegel på 28 ISDB-T & 32 DVB-T & 48 DVB-C OUT-version)
*10 Fe -portar (varje port max 32 ip in): datum 1- Datum10 allt för ingång
*ISDB-T \/DVB-T \/DVB-C RF I en enhet kan moduleringsdynamisk switching (endast två moduleringsalternativ kan väljas i på enheten)
*Stöder korrekt PCR -justering
*Max 840Mbps för varje ingång (
*Stöder PID -omappning och PSI\/SI -redigering, PIDS -omappning per kanal
*Stöder upp till 256
*Stöder 2ASI -ingång
*Support 1 USB -spelare (sätt in USB -flash -enheten med "xxx.ts" -videor i SFT3536s och spela tillbaka innehållet på ett enkelt sätt; Filsystemfett 32) *Support 28 & 32 & 48 multiplexerad TS över UDP\/RTP -utgång
*28 ISDB-T\/32 DVB-T\/48 DVB-C Icke-adjucentbärare utgång, kompatibel till ARIB STD-B31 Standard\/ETSI EN 300 744 Standard\/DVB-C (EN 300 429) och ITU-T J.83 A\/B\/C
*Stöd webbaserad nätverkshantering
Teknikparameter
| Inmatning | Isätta | 28 ISDB-T & 32 DVB-T & 48 DVB-C-bärare:MAX 128IP -ingångGenom datum 1- datum5,100\/1000m Ethernet -port(Datum 1- datum3 är SFPgränssnittfrivillig).Varje data port kan mata in max 128Pruta. Max 32IP -ingångGenom datum 1- Date10 (FE -port, bakpanel),100M Ethernet -port,Varje data port kan mata in max 32Pruta. |
|
| 2asi ingång, BNC -gränssnitt | |||
| 1 USB-spelareinmatning för Re-Mux ("xxx.ts "Video) | |||
| Transportprotokoll | Ts Över UDP\/RTP, Unicast och Multicast, IGMP V2\/V3 | ||
| ÖverföringHastighet | Max 840Mbps förvarje ingångkanal | ||
| Mux | Inmatningskanal | 128 (eller 32) | |
| Utgångskanal | 28 (ISDB-T) eller 32 (DVB-T) eller 48 (DVB-C) | ||
| Max pid | 256per kanal | ||
| Funktioner | PID -omappning (auto\/manuellt valfritt) | ||
| PCR -korrekt justering | |||
| PSI\/SI -tabell genererar automatiskt | |||
| Modulation Parametrar(ISDB-T) |
Kanal | 16\/20\/24\/28 (licensgraderbar) | |
| Modulering Standard | Arib std-b31 | ||
| Konstellation | Qpsk, 16qam, 64qam | ||
| Bandbredd | 6MHz | ||
| Överföringsläge | 2K/4K/8K | ||
| Kodfrekvens | 1/2, 2/3, 3/4, 5/6, 7/8 | ||
| RF -utgång(ISDB-T) | Gränssnitt | FtypD utgångsport för 28 ointressanttransportör | |
| RF -intervall | 50~960MHz, 1kHz steg | ||
| Utgångsnivå | -20dbm ~1dbm (87~108dbµv), 0.1DB -steg | ||
| Mer | Större än eller lika med 40dB | ||
| ACL | -50 DBC | ||
| Modulation Parametrar(DVB-T) |
Kanal | 16\/20\/24\/28\/32 (licensgraderbar) | |
| Modulering Standard | Etsi en 300 744 | ||
| Konstellation | QPSK\/16QAM\/64QAM | ||
| Bandbredd | 6\/7\/8 MHz | ||
| Överföringsläge | 2K/4K/8K | ||
| Kodfrekvens | 1/2,2/3,3/4,5/6,7/8 | ||
| RF -utgång(DVB-T) | Gränssnitt | FtypD Utgångsport för 32 icke-angränsandetransportör | |
| RF -intervall | 50~960MHz, 1kHz steg | ||
| Utgångsnivå | -20dbm ~0dbm (87~107dbµv), 0.1DB -steg | ||
| Mer | Större än eller lika med 40dB | ||
| ACL | -55dbc | ||
| Modulation Parametrar(DVB-C) |
Konstellation | J.83A | Konstellation: 16\/32\/64\/128\/256QAM |
| Bandbredd: 8m | |||
| J.83B/C | Konstellation:64\/256QAM | ||
| Bandbredd:6M | |||
| QAM -kanal | 32\/36\/40\/44\/48 (licensgraderbar) | ||
| Symbolpris | 5. 0 ~ 7. 0 MSPS, 1ksps steg. 5057KSPS (J.83B, 64QAM); 5361KSPS (J.83B, 256QAM) | ||
| Konstellation | 16, 32, 64 , 128, 256qam | ||
| RF -utgång(DVB-C) | Gränssnitt | FtypD Utgångsport för 48 icke-angränsandetransportör | |
| RF -intervall | 50~960MHz, 1kHz steg | ||
| Utgångsnivå | -20dbm ~-3dbm (87~104dbµv), 0.1DB -steg | ||
| Mer | Större än eller lika med 40dB | ||
| ACL | 50~960MHz, 1kHz steg | ||
| TS -utgång | 28&32&48 IP -utgång över UDP\/RTP, unicast\/multicast,Data1100\/1000 m Ethernet -portar | ||
| System | WebbaseradNätverkshantering | ||
| Allmän | Avslag | 420mm × 440mm × 44,5 mm (wxlxh) | |
| Temperatur | 0~45ºC(drift), -20~80ºC(lagring) | ||
| Strömförsörjning | AC100V ± 10%, 50\/60Hz eller AC 220V ± 10%,50\/60Hz | ||
Orderguide
| Moduleringskombination | DVB-C\/DVB-T | DVB-C\/ISDB-T | DVB-T\/ISDB-T |
| Transportstöd (öka var fjärde transportör) | 32~48/16~32 | 32~48/16~28 | 16~32/16~28 |
| Modulering | Transportantal (öka var fyra transportörer med licens) | ||||
| Dvb-c | 32 | 36 | 40 | 44 | 48 |
| Dvb-t | 16 | 20 | 24 | 28 | 32 |
| ISDB-T | 16 | 20 | 24 | 28 | / |
| Notera: | Olika kombination av bärarantal kan väljas, måste bekräftas före en beställning | ||||
Frakt
1, FedEx\/DHL\/UPS\/TNT för prover, dörr till dörr.
2, med luft eller till sjöss för bulkvaror, för FCL; Air Port\/Port mottagande
3, Kunder som specificerar speditörer eller förhandlingsbar fraktmetod
4, leveranstid: 1-3 dagar för prover; 10-30 Dag för bulkvaror
Vanliga frågor
1. Hur kan jag göra en beställning?
(1) Förhandling avtalas om produktpriset och specifikationerna.
(2) Proforma -fakturan skickas för bekräftelse.
(3) Efter avtalet om ProForma -fakturan gör kunden insättningen.
(4) Tillverkning kommer att startas så snart betalningen bekräftas av vår bank.
(5) Skicka ut varorna inom den överenskomna leveransfristen.
2. Kan du göra OEM för oss?
Ja. Om det finns en viss orderkvantitet kan vi göra OEM inklusive utskrift, logotyp och anpassad modell för dig.
3. Vad sägs om garantin?
Det finns 12 månader för garantin.
Medan garantin inte är ansvarig för de som bryts av våld eller uppdateras med andra märken.
