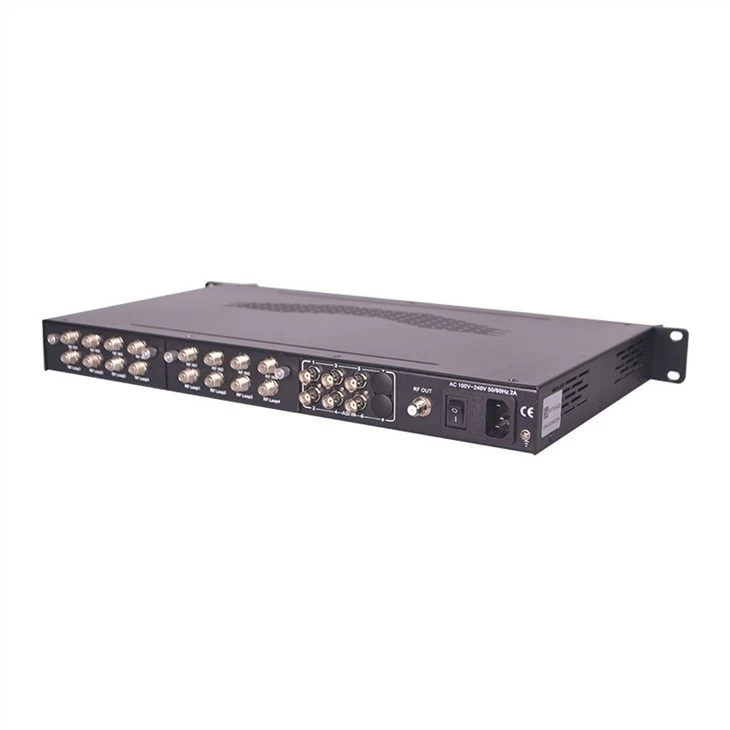

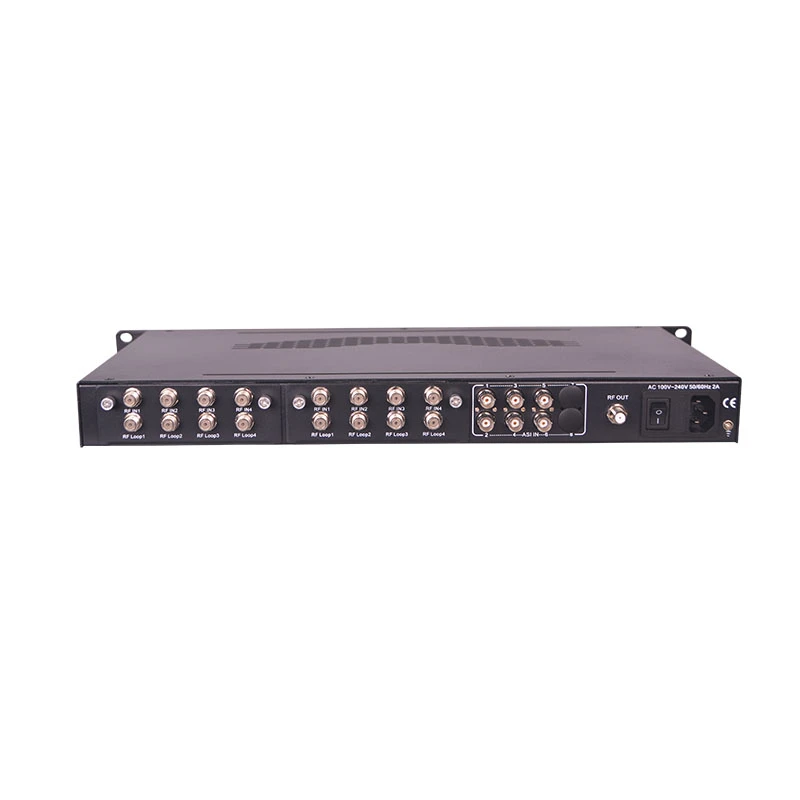

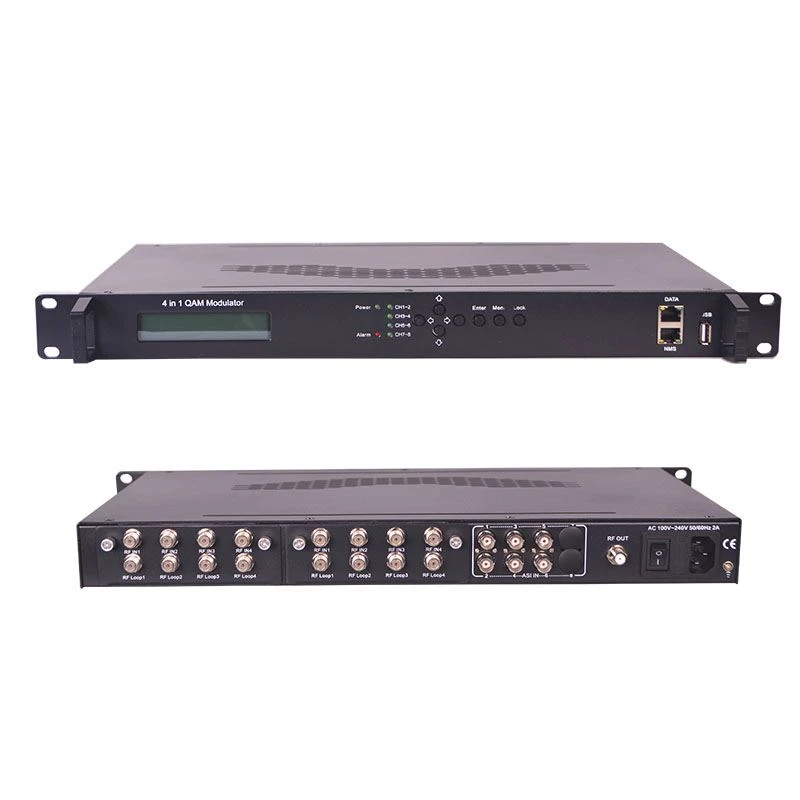

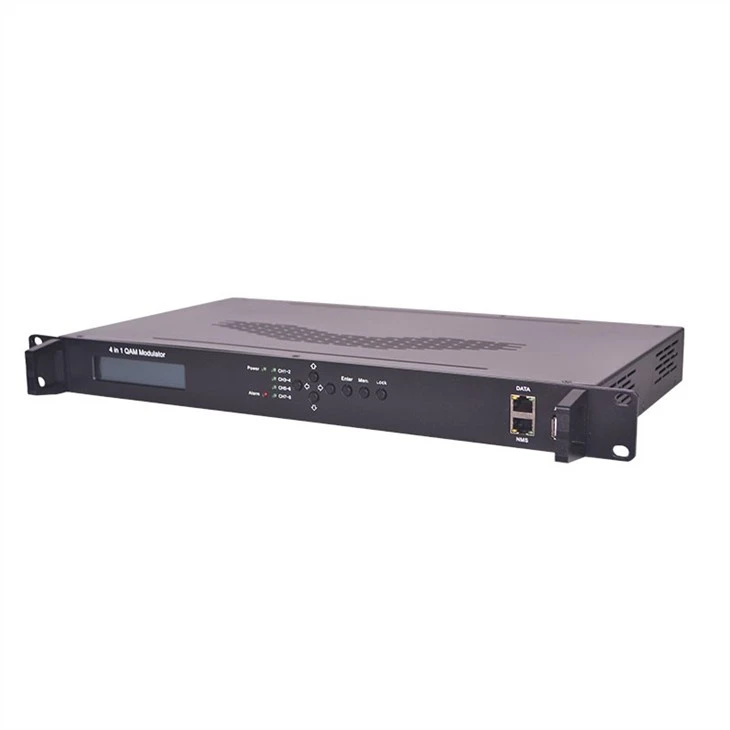

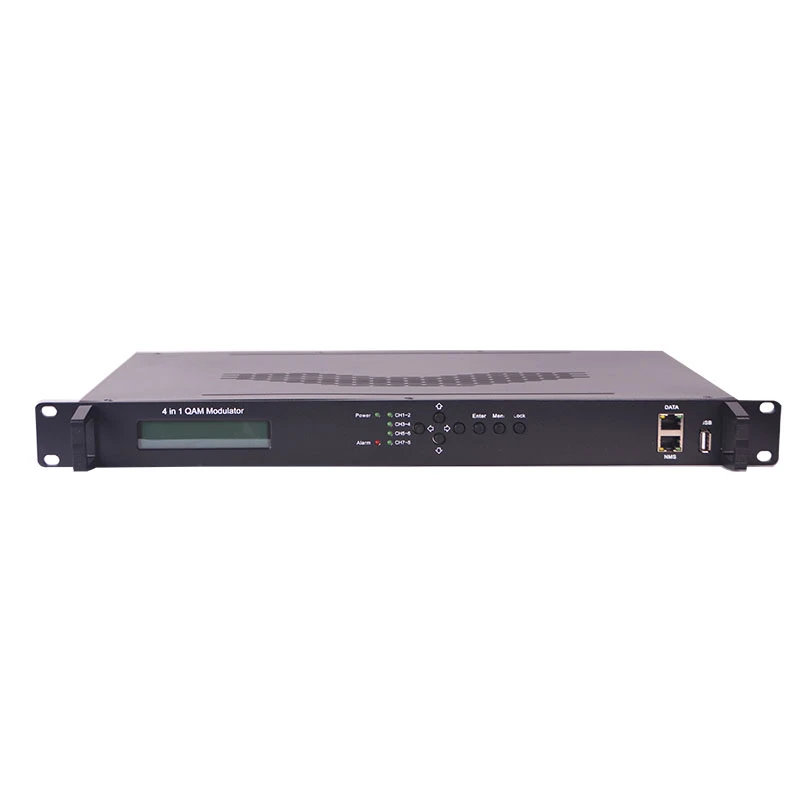

Turner ASI IP Input Qam Modulator

Turner ASI IP-ingång Qam Modulator är en högpresterande och kostnadseffektiv mux-krypterande QAM-modulator designad av Softel

Skicka förfrågan

produkt introduktion

Turner ASI IP-ingång Qam-modulator

Produktöversikt

Turner, ASI, IP Input Qam Modulator är en högpresterande och kostnadseffektiv mux-krypterande QAM-modulator designad av Softel. Turner, ASI, IP Input Qam Modulator har flera ingångsportar som tillval. Efter multiplexering, förvrängning och QAM-moduleringsprocess ger den 4 RF-utgångar. För att möta kundernas olika krav är denna enhet även utrustad med IP-port för att mata ut 4 MPTS över UDP. Dess pluggbara strukturdesign underlättar avsevärt byte av moduler (demodulator) efter behov. De fyra CAM:erna/CI:erna (tillval) och BISS-modulerna kan dekryptera programinmatningen från 4 tuneringångar. Dess pluggbara strukturdesign underlättar avsevärt byte av moduler (demodulator) efter behov. Turner, ASI, IP Input Qam Modulator kännetecknas också av hög integrerad nivå, hög prestanda och låg kostnad. Detta är mycket anpassningsbart till den nya generationens CATV-sändningssystem.

Nyckelfunktioner

Flera ingångsportar valfria:

8 DVB-C/S/S2 FTA-tuner plus 6 ASI-ingångsportar plus 256 IP-ingång (version 1)

4 DVB-C/S/S2-tuner med CAM plus 6 ASI-ingångsportar (version 2)

Stöd 4 kanalers multiplexering plus 4 kanalers scrambling plus 4 kanalers QAM-modulering

Fullt stöd för DVB-C (EN300 429) och ITU-T J.83A/B/C

Fullt stöd för DVB generell krypteringssystembeskrivning ETR289, simulcrypt standard

ETSI 101 197 och ETSI 103 197

Stöd noggrann PCR-justering

Stöd PSI/SI redigering och infogning

Utmärkt RF-utgångsprestandaindex, MER Större än eller lika med 40db

Stöd 4*MPTS-utgång över UDP

4 CAM dekryptera flera program från 4 Tuner-ingång (valfritt)

Stöd BISS-avkodning (endast för version 2)

Stöd LCD-skärm och tangentbord

Stöd för webbhantering, uppdateringar via webb och USB

Specifikationer

Inmatning	8 DVB-C/S/S2 FTA-tuner plus 6 ASI-ingång plus 256 IP-ingång version 1
	4 DVB-C/S/S2-tuner med CAM plus 6 ASI-version 2
Tuner Sektion	DVB-C	Standard	J.83A(DVB-C), J.83B, J.83C
		Ingångsfrekvens	30MHz-1000Mhz
		Konstellation	16/32/64/128/256 QAM
	DVB-S	Ingångsfrekvens	950-2150MHz
		Symbolhastighet	2-45Msp
		Signalstyrka	-65~-25dBm
		FEC-demodulering	1/2, 2/3, 3/4, 5/6, 7/8 QPSK
	DVB-S2	Ingångsfrekvens	950-2150MHz
		Symbolhastighet	QPSK 1~45Mbauds
			8PSK 2~30Mbaud
		Kodpris	1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
		Demodulationsläge	QPSK, 8PSK
Multiplexering	Maximal PID-ommappning	128 per ingångskanal
	Fungera	PID ommappning (automatiskt eller manuellt)
		Exakt PCR-justering
		Generera PSI/SI-tabell automatiskt
Förvrängning	Maximal simulcrypt CA	4
	Standard	ETSI 101 197, ETSI 103 197
	Förbindelse	Lokal/fjärranslutning
Modulation	QAM-kanal	4
	Standard	EN300 429/ITU-T J.83A/B/C
	MER	Större än eller lika med 40db
	RF-frekvens	30~999MHz, 1KHz steg
	RF-utgångsnivå	{{0}}~0dbm(87~107 dbµV),0,1db steg
	Symbolhastighet	5.0Msps~9.0Msps, 1ksps stegning
	Konstellation	16/32/64/128/256QAM
		J.83A	J.83B	J.83C
	Konstellation	16/32/64/128/256QAM	64/256 QAM	64/256 QAM
	Bandbredd	8M	6M	6M
Systemet	Lokalt gränssnitt	LCD plus kontrollknappar
	Avlägsen	Web NMS
	förvaltning
	Streama ut	4*MPTS över UDP ut (RJ45, 1000M, Unicast/Multicast)
	Språk	engelska och kinesiska
	Programvaruuppgradering	Webb och USB
Allmän	Mått (BDH)	482 mm×300 mm×44,5 mm
	Vikt	3,7 kg
	Temperatur	0~45 grader (drift) ; -20~80 grader (lagring)
	Kraft	AC 100V±1050/60Hz;
		AC 220V±10 procent, 50/60HZ
	Konsumtion	25W
