Fiberoptisk kabel med ett läge
Fiberoptisk kabel med ett läge
Beskrivning

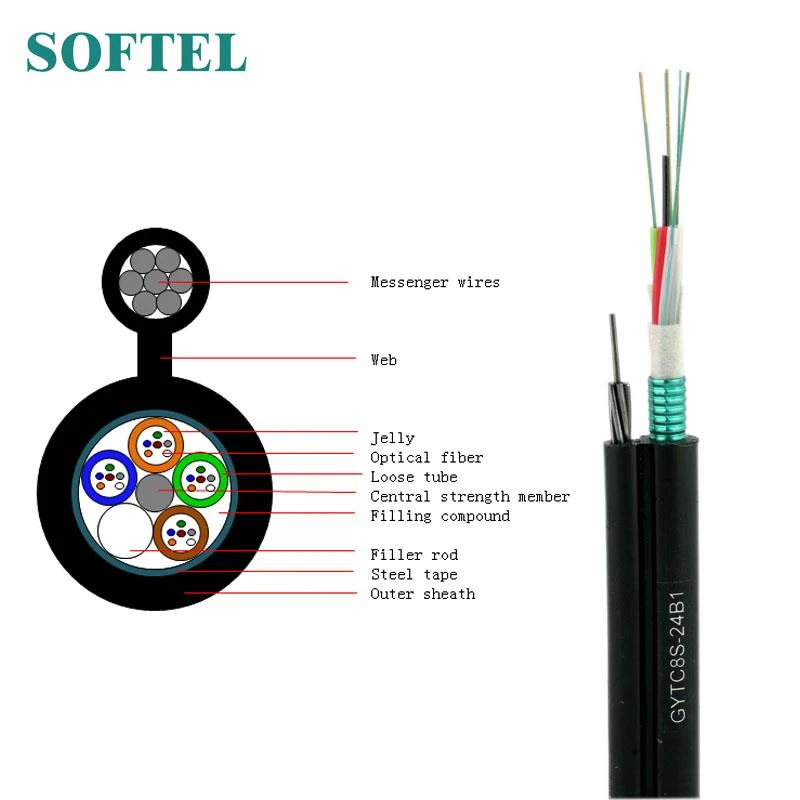

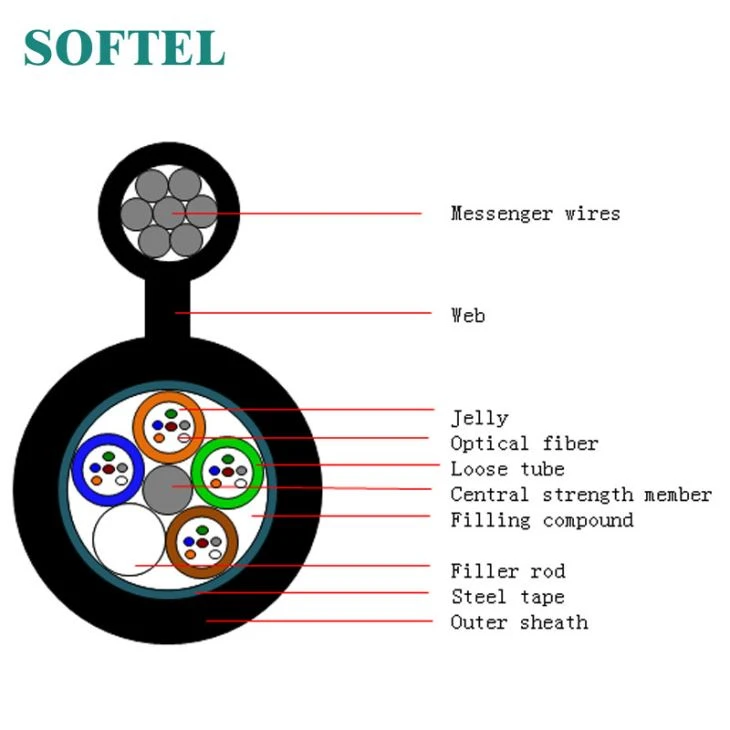

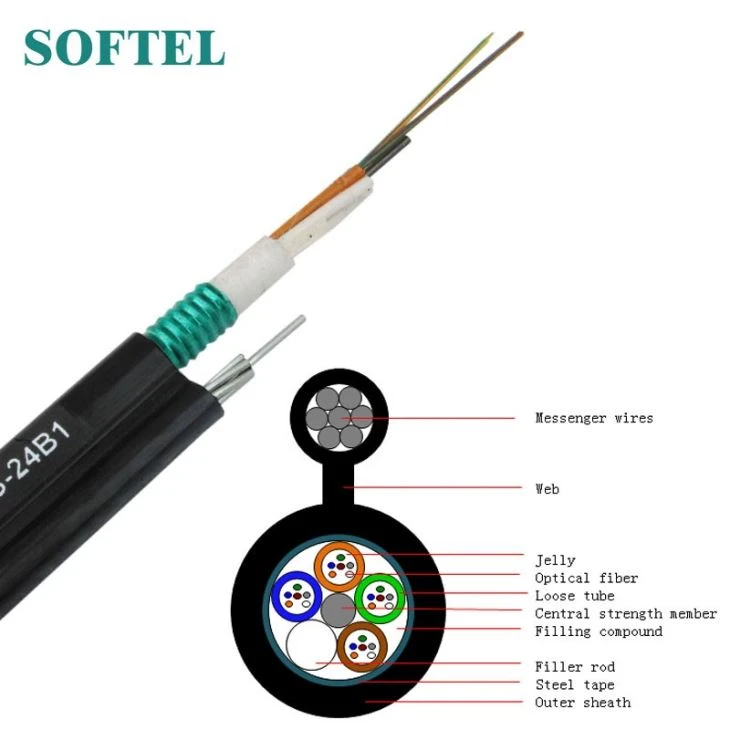

Med ett metalliskt centralt hållfasthet av ståltråd och fuktbarriär inre hölje som innehåller stålbärare, är denna optiska fiberoptiska kabel lämplig för overheadinstallation såsom pol till pol eller pol till lokaler.
Karakteristisk för optisk fiber (G652D Fiber)
Lägesfältdiameter (1310nm): 9,2 mm ± 0,4 mm
Lägesfältdiameter (1550 nm): 10,4 mm ± 0,8 mm
Klipp av våglängden för kabelfiber (lcc): £ 1260nm
Dämpning vid 1310nm: 0,36 dB / km
Dämpning vid 1550 nm: 0,22 dB / km
Böjförlust vid 1550 nm (100 varv, 30 mm radie): £ 0,05 dB
Spridning i intervallet 1288 till 1339nm: £ 3,5ps / (nm • km)
Dispersion vid 1550 nm: £ 18ps / (nm • km)
Dispersionslutning vid noll dispersionsvåglängd: 0,092 pund / (nm2 • km)
Dimensionella egenskaper
Beteckning | Max. siffra | Ståltråd / stativ | Stranded | Nominell kabel | Nominell kabel |
Av fibrer per rör | Diameter (mm) | enheter | diameter (mm) | vikt (kg / km) | |
GYTC8S 2-36 | 6 | 2.3 | 6 | 11.6X25.5 | 270 |
GYTC8S 38-72 | 12 | 2.3 | 6 | 13.2X28.5 | 310 |
GYTC8S 74-96 | 12 | 2.3 | 8 | 14.9X33.0 | 390 |
GYTC8S 98-120 | 12 | 2.3 | 10 | 16.8X33.0 | 390 |
GYTC8S 122-144 | 12 | 2.3 | 12 | 18.8X35.0 | 440 |
Mekanisk GG-amp; Miljökarakteristik
Artikel | Egenskaper för singelläge fiberoptisk kabel | ||
GYTC8S 2-72 | GYTC8S 74-96 | GYTC8S 98-144 | |
Brottgräns | 9000N | 10000N | 12000N |
Krossmotstånd | 1000/100 mm | ||
Under installationen | 20 gånger kabeldiameter | ||
Efter installationen | 10 gånger kabeldiameter | ||
Messenger tråd | Diameter: 1,2 mm x 7 ståltrådsträng | ||
Lagring (° c) | -50 till -70 | ||
Drift (° c) | -40 till 60 | ||
