Mini 1550nm EDFA
Mini 1550 nm EDFA
4 portar Erbium-Dopad Fiber Förstärkare
Produkt Beskrivning
SPA-04X23-MINI CATV erbiumdopad fiberförstärkarminienhet som är designad enligt kommunikationsnivåstandarden. Den används främst för TV-bildsignaler, digital-TV, telefonröstsignal och signalen för data (eller komprimerad data) optisk fiberöverföring över långa avstånd. teknologidesign uppmärksammar produktens kostnad, valde att bygga en stor och medelstor 1550nm catv optisk fiberöverföringsnätverk ekonomisk överföringsenhet.

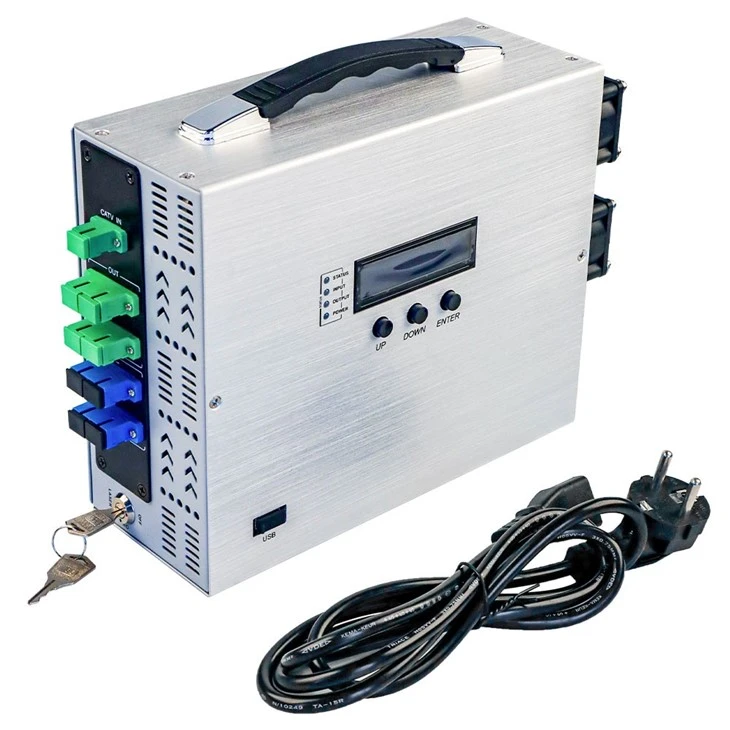

4-portars EDFA med ett handtag, kompakt i storlek, kan minska kostnaderna för optiska kommunikationsprojekt samtidigt som den säkerställer stabil signalöverföring, designad för enkel hantering och förflyttning under installation och underhåll, vilket ökar driftsbekvämligheten.
Produkt Drag
* Uteffekt justerbar med knappar på frontpanelen eller , intervallet är 0-5dBm.
* Underhållsfunktion med en-gångsdämpning nedåt på 6 dBm med knappar på frontpanelen, för att underlätta driften av den optiska fiberns hot-kontakt utan att stänga av enheten.
* Multi-portsutgång, kan inbyggd 1310/1490/1550WDM.
* USB-port underlättar uppgradering av enheten.
* Lasern slås på/av med låsknappar på frontpanelen.
* Använder JDSU eller Oclaro Pump laser.

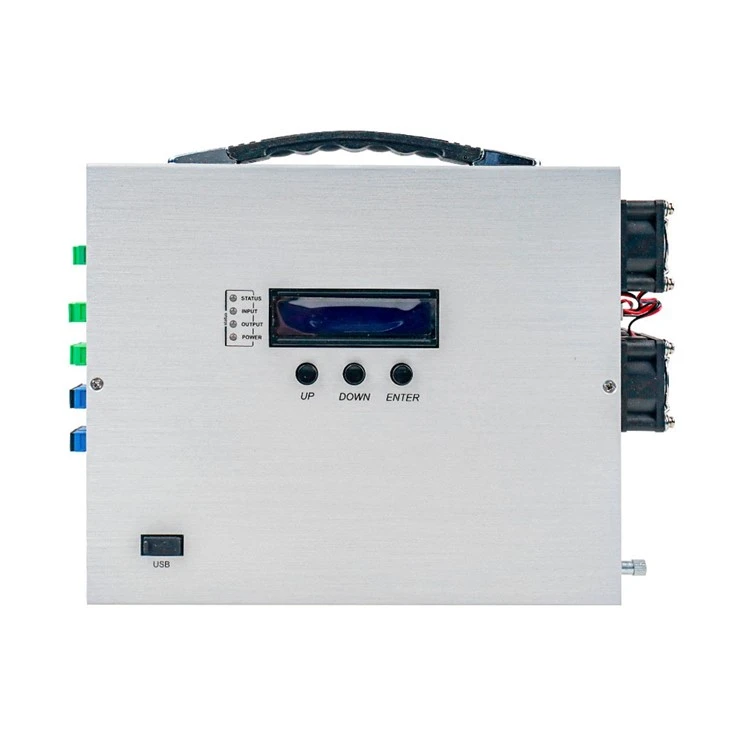

* LED visar maskinens arbetstillstånd.
* Dubbel strömkälla med varm-kontakt för val, 110V, 220V AC.

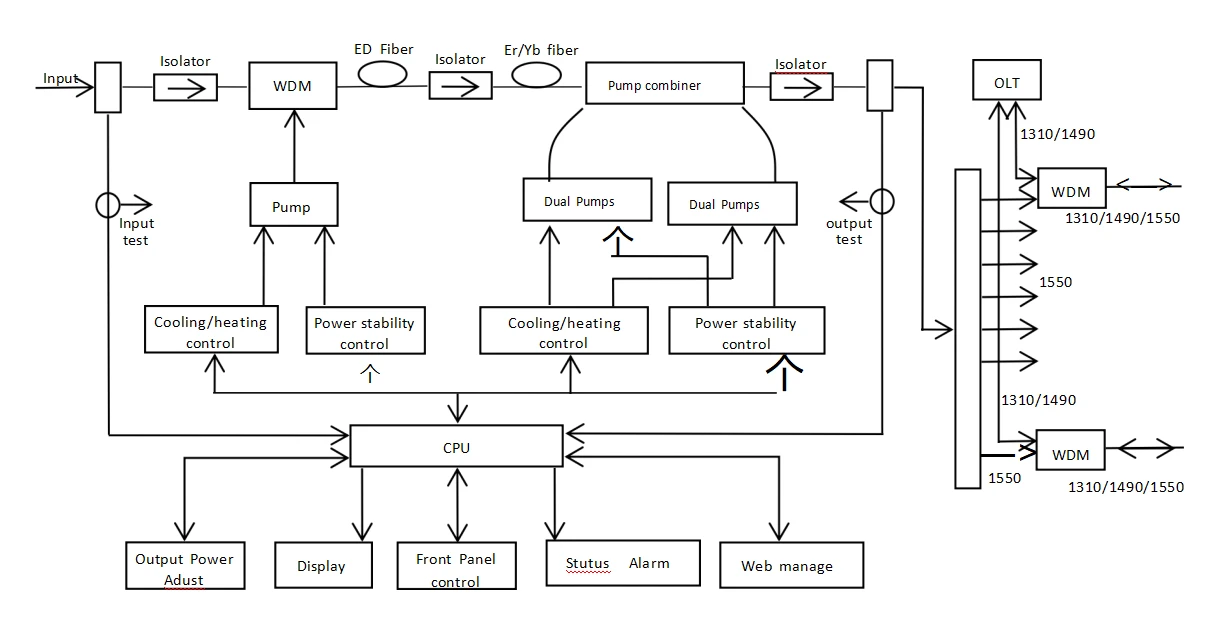

Diagram

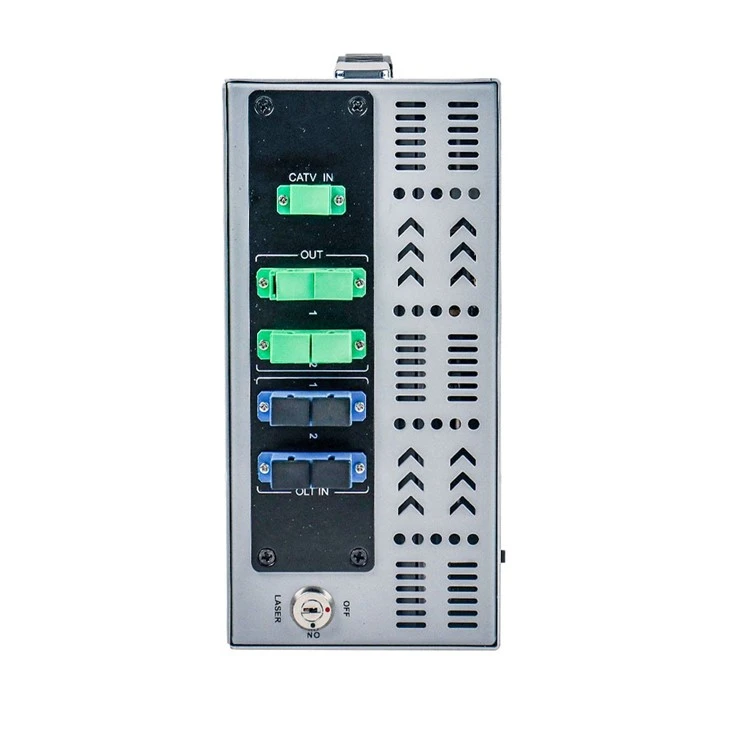

>Stöd 4/8-portar
>1550nm SC/APC-ingång
>OLT SC/UPC input (SC/APC can be customized) >Kombinera ut SC/APC

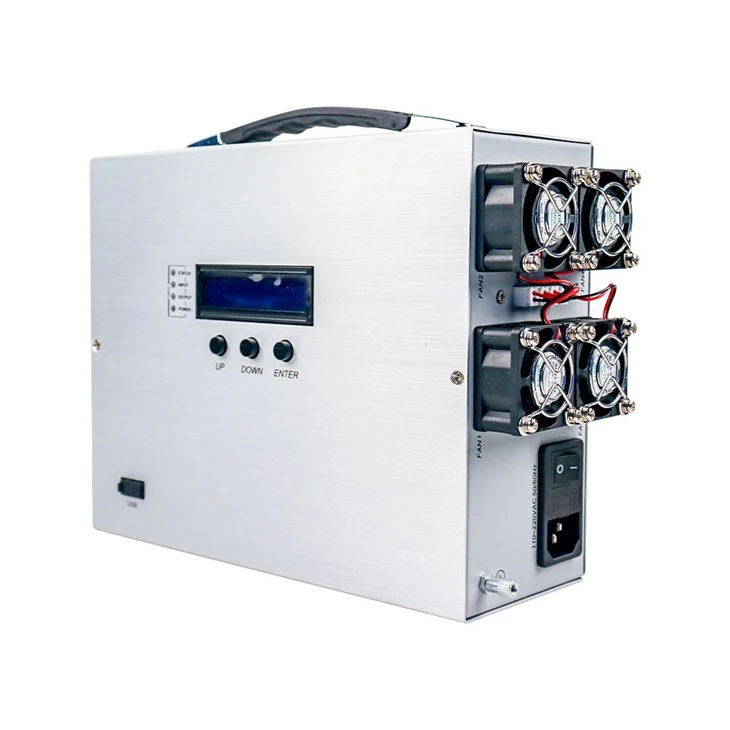

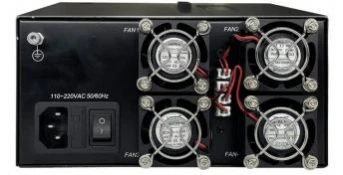

>Med 4*fläktar för matens värmeavledning
>Enkel strömförsörjning (dubbel strömförsörjning kan anpassas)
Specifikationer
|
Föremål |
Parameter |
|||||||||
|
Utgång (dBm) |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
|
Uteffekt (mW) |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
5000 |
6400 |
8000 |
10000 |
|
Ingång (dBm) |
-3 ~ +10 |
|||||||||
|
Räckvidd eller utgångsjustering (dBm) |
5 |
|||||||||
|
Våglängd (nm) |
1540 ~ 1565 |
|||||||||
|
Utgångsstabilitet (dB) |
<±0.3 |
|||||||||
|
Optisk returförlust (dB) |
Större än eller lika med 45 |
|||||||||
|
Fiberkontakt |
FC/APC, SC/APC, SC/UPC, LC/APC, LC/UPC |
|||||||||
|
Bullervärde (dB) |
<6.0 (input 0dBm) |
|||||||||
|
Typ av koppling |
RJ45, USB |
|||||||||
|
Driva förbrukning (W) |
Mindre än eller lika med 80 |
|||||||||
|
Spänning (V) |
110VAC, 220VAC |
|||||||||
|
Arbetstemperatur (grad) |
0 ~ 55 |
|||||||||
|
Storlek (mm) |
260(L)x186(W)x89(H) |
|||||||||
|
NW (Kg) |
3.8 |
|||||||||
Multiport EYDFA-förstärkare
Modell: SPA-04X23
Optisk våglängd: 1540~1565nm
Optisk ingångseffekt:-3~+10dBm
Optisk uteffekt: 4x23dBm
Optisk kontakt OUT:SC/APC
Optisk kontakt OLT IN:SC/PC
Uteffektstabilitet: Mindre än eller lika med +0.2dBm
Strömspänning: 110V~220V
