I. Produktöversikt
16 Ports EDFA Optical Amplifier är en lågbrus högpresterande ER YB-samdopad fiberförstärkare. Varje utbyggd inbyggd CWDM (1310/1490/1550) våglängdsavdelning multiplexer. Bekvämt multiplexera dataströmmen för OLT och ONU till Fiber -förstärkarutgången med 1310nm och 1490nm optisk kontakt. Således minskade utrustningsmängden, förbättrade systemindex och tillförlitlighet. Det är den perfekta utrustningen för FTTX -nätverket, ger en flexibel och låg kostnadslösning för integration av tre nätverk och FTTH.
Egenskaper för 16 portar EDFA optisk förstärkare
1, antar ER YB-dopade dubbelklädda fiberteknologi;
2, utgångsportar: 4-16 valfritt;
3, Optisk utgångseffekt: Total utgång upp till 5W;
4, lågbrusfigur:<5dB when input is 0dBm;
5, Perfect Network Management Interface, i linje med standard SNMP -nätverkshantering;
6, Intelligent temperaturkontrollsystem gör strömförbrukningen lägre;

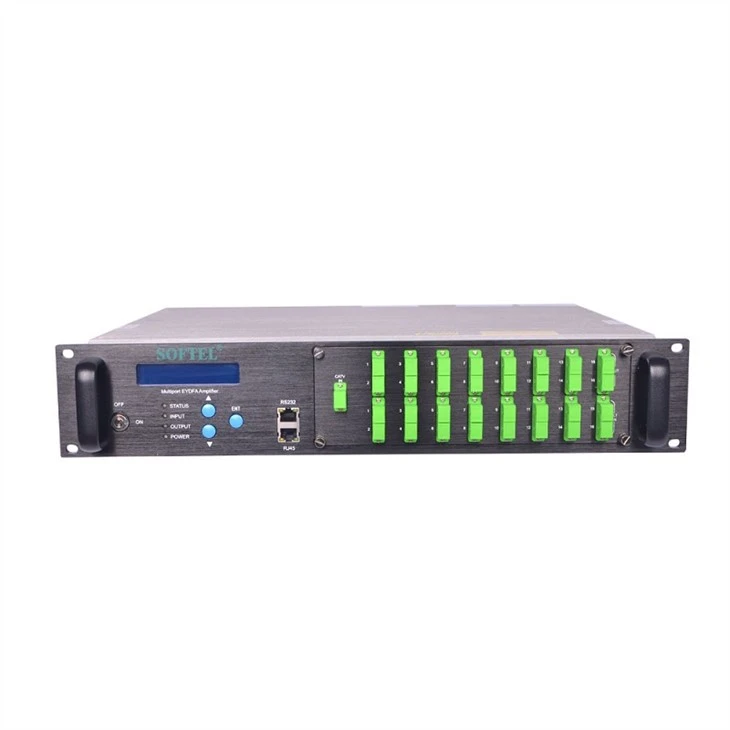

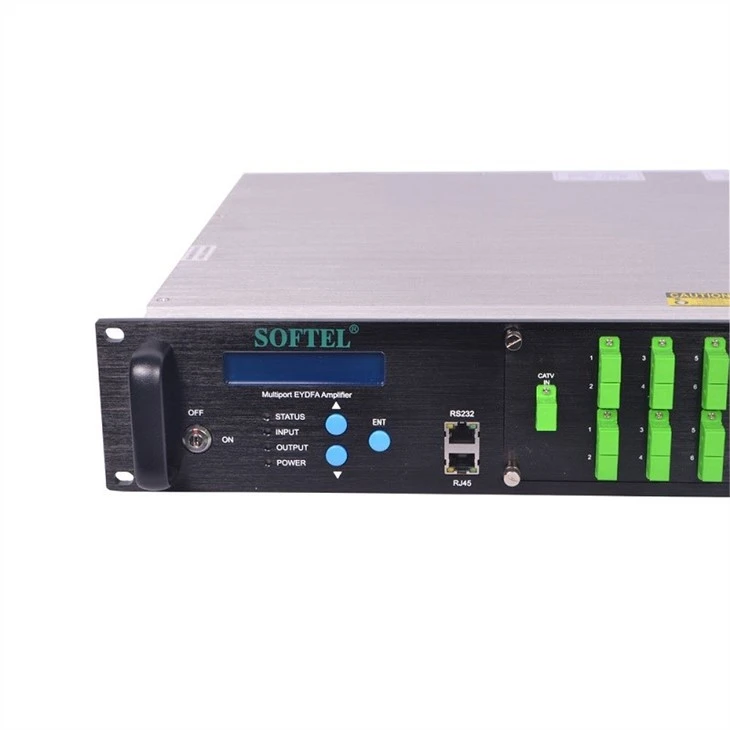

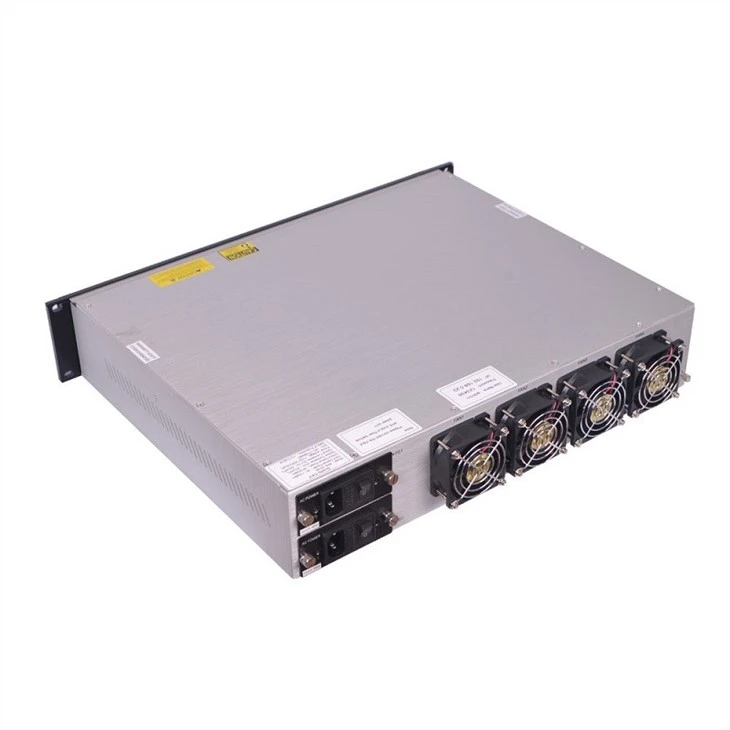

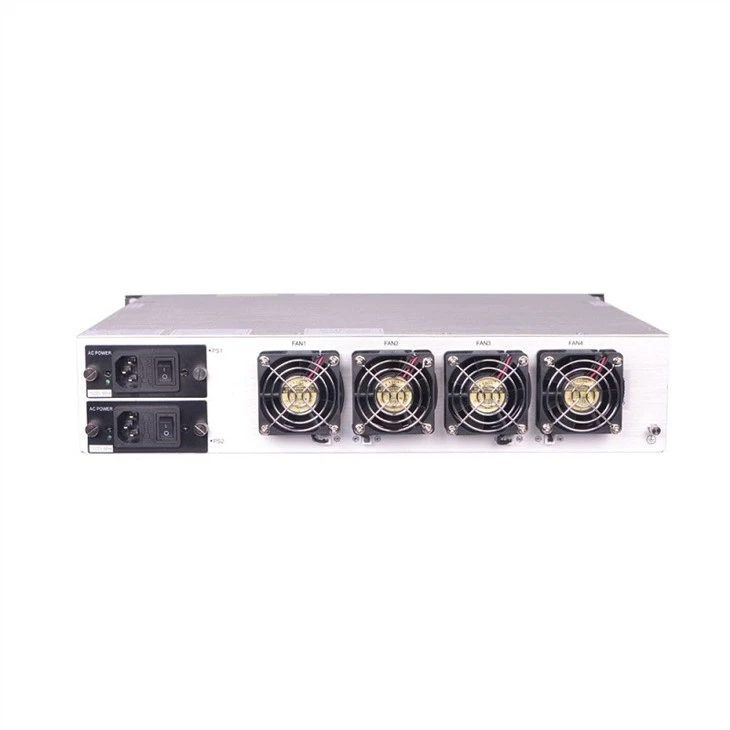

Detaljerad bild av 16 portar EDFA Optical Amplifier
Produktparametrar för 16 portar EDFA Optical Amplifier
|
Punkt |
Enhet |
Teknikparametrar |
|
|
CATV passerar genom våglängden |
nm |
1545 - 1565 |
|
|
Pon passerar genom våglängden |
nm |
1260 - 1360 1480 - 1500 |
|
|
PON -införandeförlust |
dB |
<0.8 |
|
|
Isolering |
dB |
>15 |
|
|
CATV Optical Input Power Range |
dbm |
-3 - +10 |
|
|
Maximal optisk utgångseffekt |
dbm |
36 |
|
|
Utgångskraftstabilitet |
dbm |
±0.5 |
|
|
Bullerfigur |
dB |
Mindre än eller lika med 5,0 (optisk ingångseffekt 0dBm, λ =1550 nm) |
|
|
Returförlust |
Input |
dB |
Större än eller lika med 45 |
|
Produktion |
dB |
Större än eller lika med 45 |
|
|
Optisk anslutningstyp |
SC/APC |
||
|
C/N |
dB |
Större än eller lika med 50 |
Testvillkor enligt GT/T 184-2002. |
|
Ctb |
dB |
Större än eller lika med 63 |
|
|
Co |
dB |
Större än eller lika med 63 |
|
|
Strömförsörjningsspänning |
V |
A: AC160V - 250 V (50 Hz); B: DC48V |
|
|
Konsumtion |
W |
Mindre än eller lika med 70 |
|
|
Driftstemperaturområde |
grad |
-10 - +42 |
|
|
Maximal drift relativ fuktighet |
% |
Max 95% ingen kondensation |
|
|
Lagringstemperaturområde |
grad |
-30 - +70 |
|
|
Maximal lagringsrelativ fuktighet |
% |
Max 95% ingen kondensation |
|
|
Dimensionera |
mm |
483(L)× 440(W)× 88(H) |

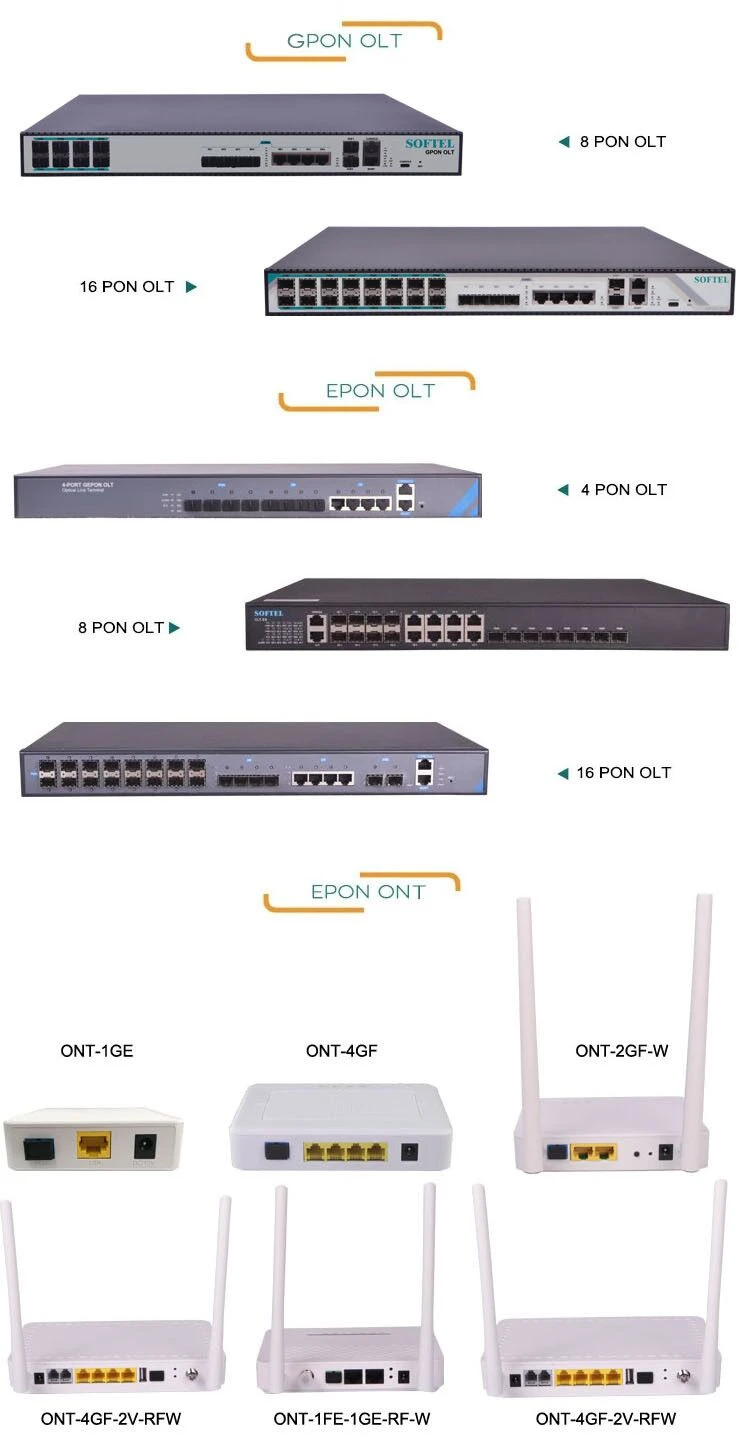

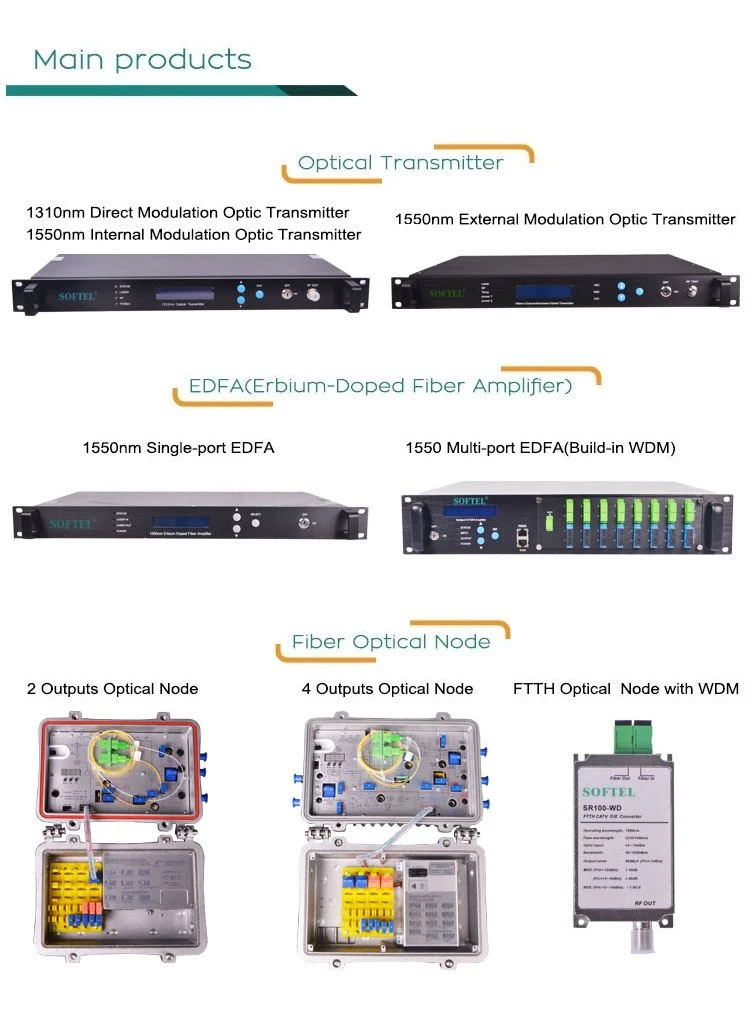

Andra produkter som optisk sändare, OLT, EDFA, Fiber Optic Node, ONU och etc.
Företagsinformation
Vi har mer än 100 anställda, 10% av dem är högre tekniker. Med mer än 1 000 kvadratmeternas standardproduktionsmonteringslinjer har vi strikta QC -procedurer. Varje enhet av vår produkt kommer att gå igenom 3 skikts QC -procedurer, materialkontroll före produktion, stabilitet och prestandatest efter produktion, förpackningsdetektering före leverans.
De flesta av våra produkter exporteras till Sydamerika, Ryssland och de nordeuropeiska länderna. För närvarande har Softel sitt filialkontor i Mexiko och kommer att lansera ett annat kontor i Colombia och fortsätter att leverera för många agenter, integrerade återförsäljare och utrustningsproducenter över hela världen.
Genom Keen International Business Competition i god tro känner alla våra anställda en stor prestation och arbete under tungt ansvar. Dessutom är vi mycket stolta över att ge våra ovärderliga kunder vår högkvalitativa, höga tillförlitlighet, hög effektivitet och konkurrenskraftiga produkter.
Vanliga frågor
F: Vad är ERB YB-co-dopad fiberförstärkare?
S: ERB YB-samdopade fiberförstärkaren är en optisk förstärkare baserad på optiska fibrer som förstärkningsmedium, och kärnan i fibern dopas med både erbium (er³⁺) och ytterbium (yb³⁺) joner. Under driften absorberar ytterbiumjonen först pumpens ljusenergi och överför effektivt energin till erbiumjonen genom energiöverföringsmekanismen, så att erbiumjonen inser inversionen av partikelnumret och sedan förstärker signalljuset för en specifik våglängd (främst cirka 1550 nm i kommunikationsbandet). Denna samdopade struktur kombinerar fördelarna med ytterbiumjonsabsorptionspump brett intervall (lämplig för högeffektpumpkälla) och erbiumjon i kommunikationsbandförstärkningens egenskaper, med hög förstärkning, hög utgångseffekt, lågt brus och andra egenskaper, och är allmänt används i optiska fiberkommunikationssystem, optisk fiberkänsla, lidar och andra områden och är ett av de viktigaste signalerna i moderntjänster.
F: Hur fungerar YB-samdopade fiberförstärkare?
S: EYDFA "hjälper" erbiumjoner för att effektivt absorbera energi genom ytterbiumjoner och använder förstärkningsegenskaperna för erbiumjoner i kommunikationsbandet för att uppnå signalamplifiering, som kombinerar hög pumpeffektivitet, hög förstärkning och bred bandamplifiering.
