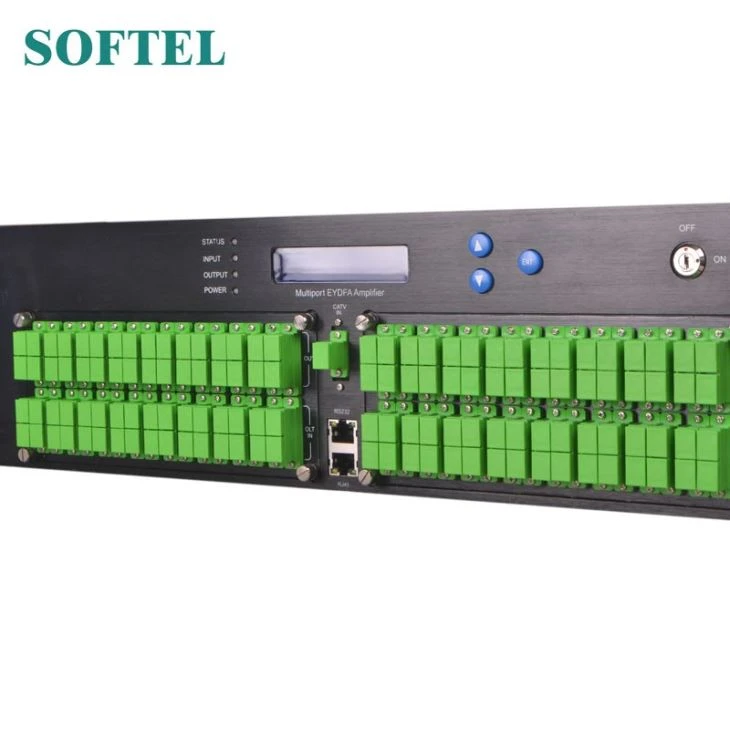

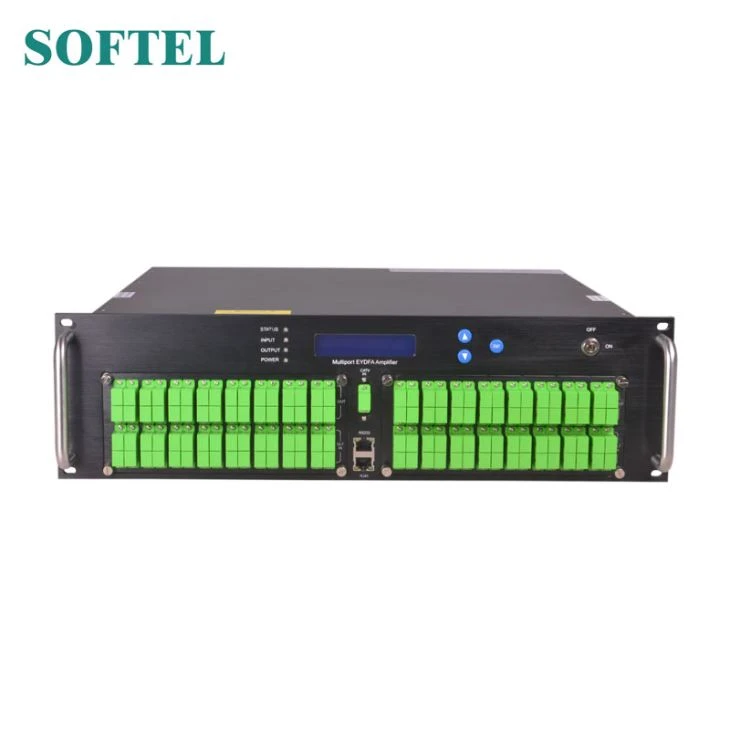

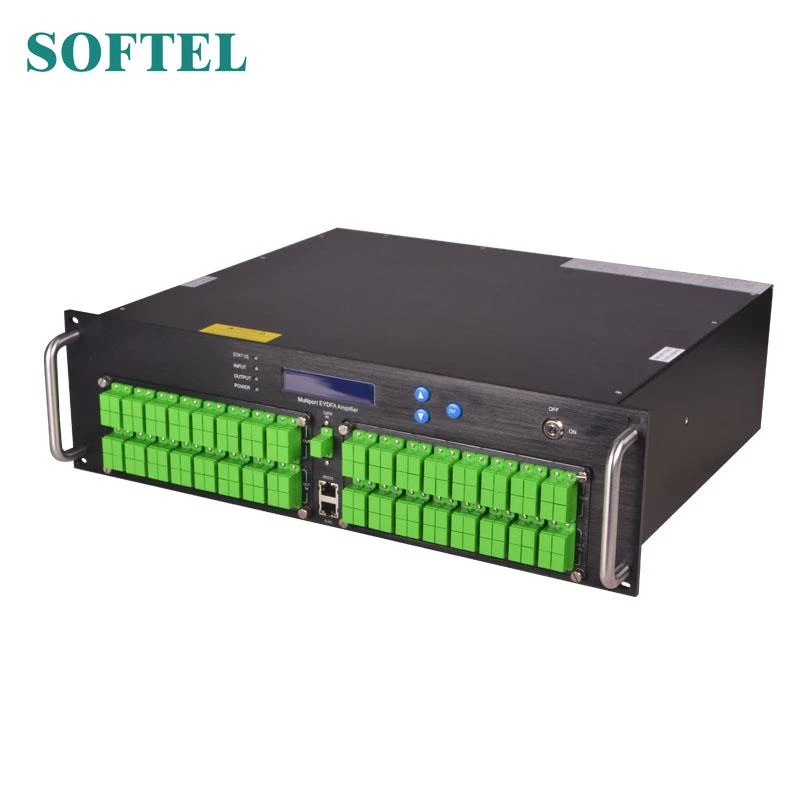

Optisk förstärkare EDFA
Optical Amplifier EDFA är en fiberförstärkare och strömförsörjning integrerad i en 1RU & 2RU hylla. Det har utformats för CATV och passiva optiska nätverk (PON) applikationer inklusive HFC och RFoG.
Funktioner i den optiska förstärkaren EDFA
(1) Enkel / dubbel ingång för val, inbyggd optisk switch för dubbel ingång, omkopplareffekten kan ställas in med knappen på frontpanelen eller via web SNMP.
(2) Output justerbar med knappar på frontpanelen eller webben SNMP, området är nere 4dBm
(3) Underhållsfunktion för en gång neddämpning av 6dBm med knappar i frontpanelen eller banan SNMP, för att underlätta drift av optisk fiber-hotplug utan att stänga av enheten
(4) Multiportsuttag, inbyggd 1310/1490 / 1550WDM.
(5) Standard RJ 45-port för fjärrkontroll, vi kan tillhandahålla utgångskontrakt och webbhanterare för val, och även plug-in SNMP-hårdvara kan reserveras för uppdatering.
(6) Med lasernyckel för att slå på / stänga av lasern.
(7) Med RF-testfunktion.
(8) Använder JDSU eller Oclaro Pump laser
(9) Led visar maskinens arbetsförhållanden

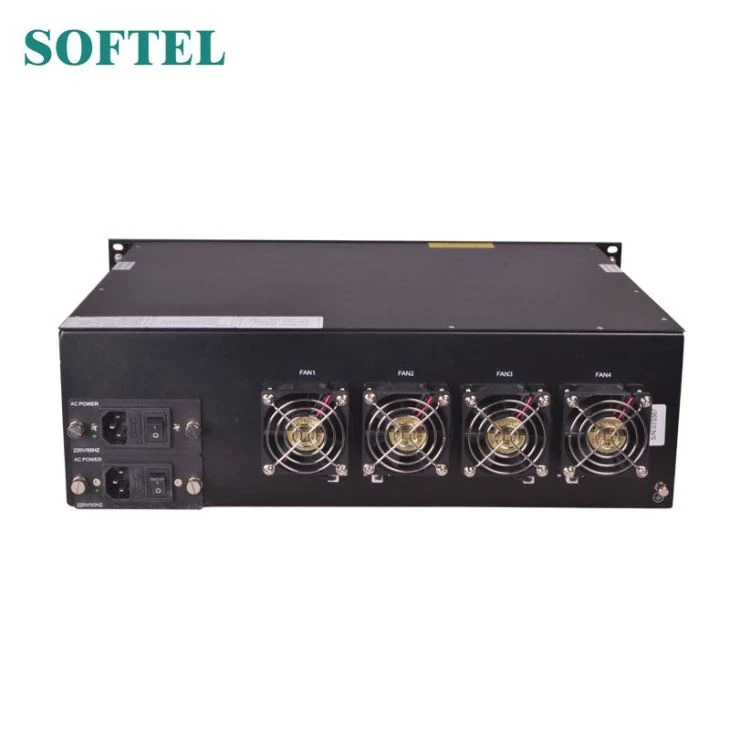

(10) Väggkontakt med dubbla strömförsörjning för val, 90V ～ 250V AC eller -48V DC
Huvudparametrar
artiklar | Parameter | |||||||||
Utgång （ dBm ） | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
Utgång （ mW ） | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6400 | 8000 | 10 tusen |
Ingång (dBm) | -8 ～ +10 | |||||||||
Område för utgångsjustering (dBm) | Ner 4 | |||||||||
engångsdämpning en gång (dBm) | Ner 6 | |||||||||
Våglängd （ nm ） | 1540 - 1565 | |||||||||
Utgångsstabilitet (dB) | <±> | |||||||||
Optiskt returförlust （ dB ） | ≥45 | |||||||||
Fiberanslutning | FC / APC 、 SC / APC 、 SC / IUPC 、 LC / APC 、 LC / UPC | |||||||||
Brusfigur （ dB ） | <6,0 (ingång=""> | |||||||||
Webbport | RJ45 (SNMP) | |||||||||
Strömförbrukning （ W ） | ≤80 | |||||||||
Spänning （ V ） | 220VAC (90 ～ 265) 、 -48VDC | |||||||||
Arbetstemperatur （ ℃ ） | -0 ～ 55 | |||||||||
Storlek （ mm ） | 370 (L) x 486 (B) × 88 (H) | |||||||||
NW （ Kg ） | 8 | |||||||||
Viktiga anteckningar
1. Vänligen undvik ögonen direkt för att mata ut.
2. Stäng först av strömmen och sätt sedan in eller ur patchkabeln
3. EDFA har mycket litet inflytande på CSO och CTB, men har stort inflytande på C / N. Den optiska ingångseffekten påverkar C / N. Hög optisk ingång blir högre C / N. Se följande data. Den minsta optiska ingången bör vara 4dBm.
