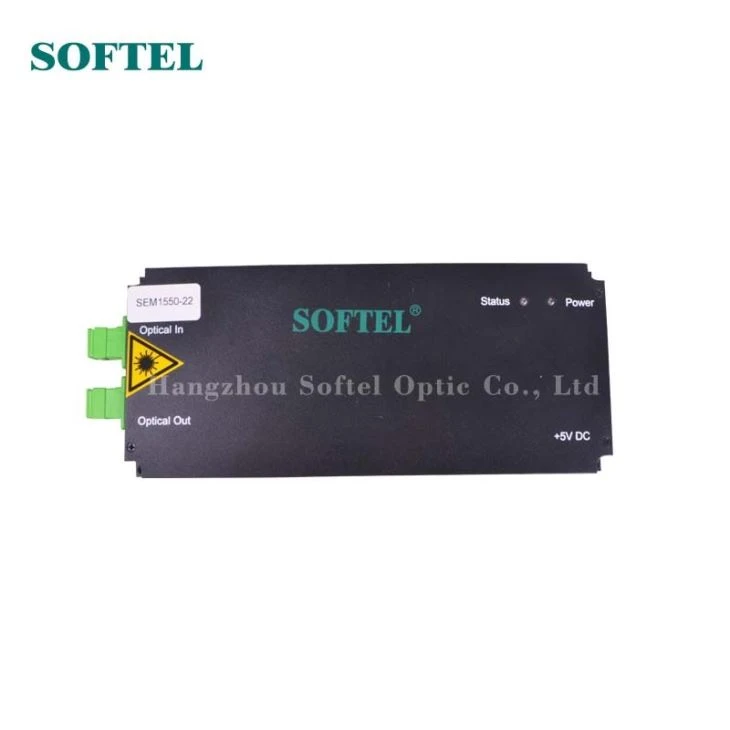

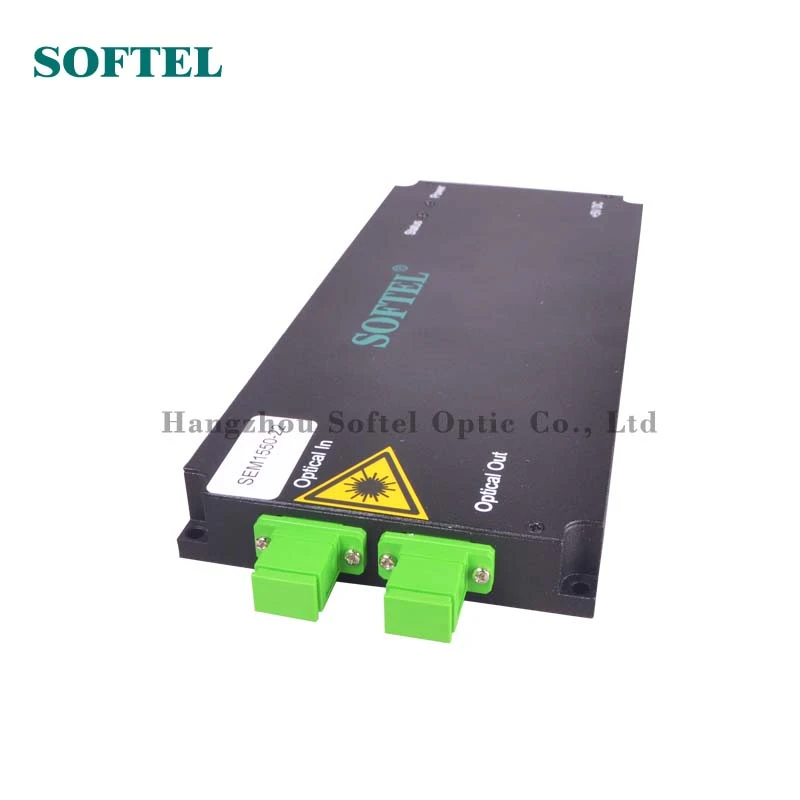

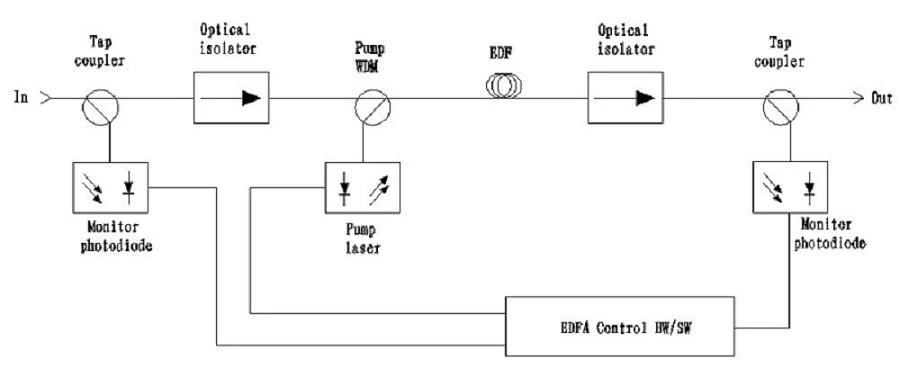

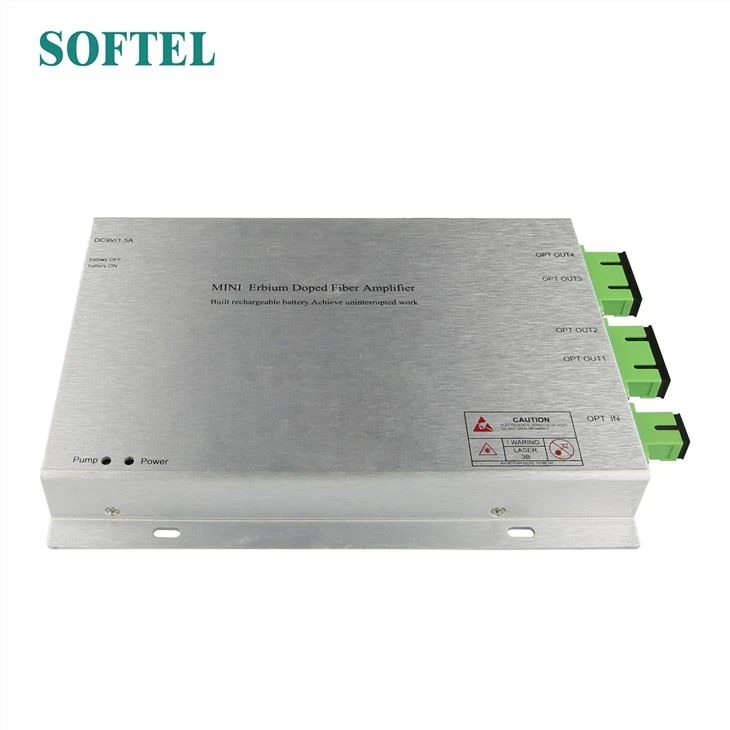

Mini EDFA

1

+5V

+5V Strömförsörjning

2

+5V

+5V Strömförsörjning

3

+5V

+5V Strömförsörjning

4

+5V

+5V Strömförsörjning

5

Boka

Ingen förbindelse

6

Boka

Ingen förbindelse

7

Tcase_alarm

Alarm=Hög @ fallstemperatur som överskrider dess övre gräns; Produktion

8

Lop_alarm

Förlust av utgångseffektlarm, larm=hög @ uteffekt under dess undre gräns; Produktion

9

L_pump_alarm

Larm=Hög @ antingen pumpström som överskrider dess övre gräns; Produktion

10

T_pump_alarm

Larm=Hög @ antingen pumptemperatur som överskrider dess övre gräns; Produktion

11

Återställa

Reset=Låg; Normal=Hög

12

+5V

+5V vårt utbud

13

GND

Jord

14

GND

Jord

15

GND

Jord

16

GND

Jord

17

GND

Jord

18

RS232-TX

9600 baud rate; Produktion

19

LOS_alarm

Förlust av ingångssignalarm, larm=hög @ ingångseffekt under inställningens nedre gräns; Produktion

20

Boka

Ingen förbindelse

21

EN_DIS

EN=Hög @ alla pumpar är på; EN=Låg @ alla pumpar är avstängda; Inmatning

22

RX232-RX

9600 baud rate; inmatning

23

Boka

Ingen förbindelse

24

+5V

+5V vårt utbud

25

GND

Jord

26

GND

Jord

Modell

1550-14~23

Utgång (dBm)

14~23

Ingång (dBm)

-10～10

Våglängd (nm)

1530～1560

Outputjusterbart intervall (dBm)

UP0,5, ned -4,0

Utgångsstabilitet (dB)

≤0.2

Polariseringskänslighet (dB)

＜0.2

Polarisationsspridning (PS)

＜0.5

Optisk returförlust (dB)

≥45

Fiberanslutning

FC / APC, SC / APC

Brusfigur (dB)

＜ 5 （0dBm ingång）

Strömförbrukning (W)

12W

Strömförsörjning (V)

+5V (extern 95-250V)

Arbetstemp (℃)

-20～+60

Vikt (kg)

0.25
