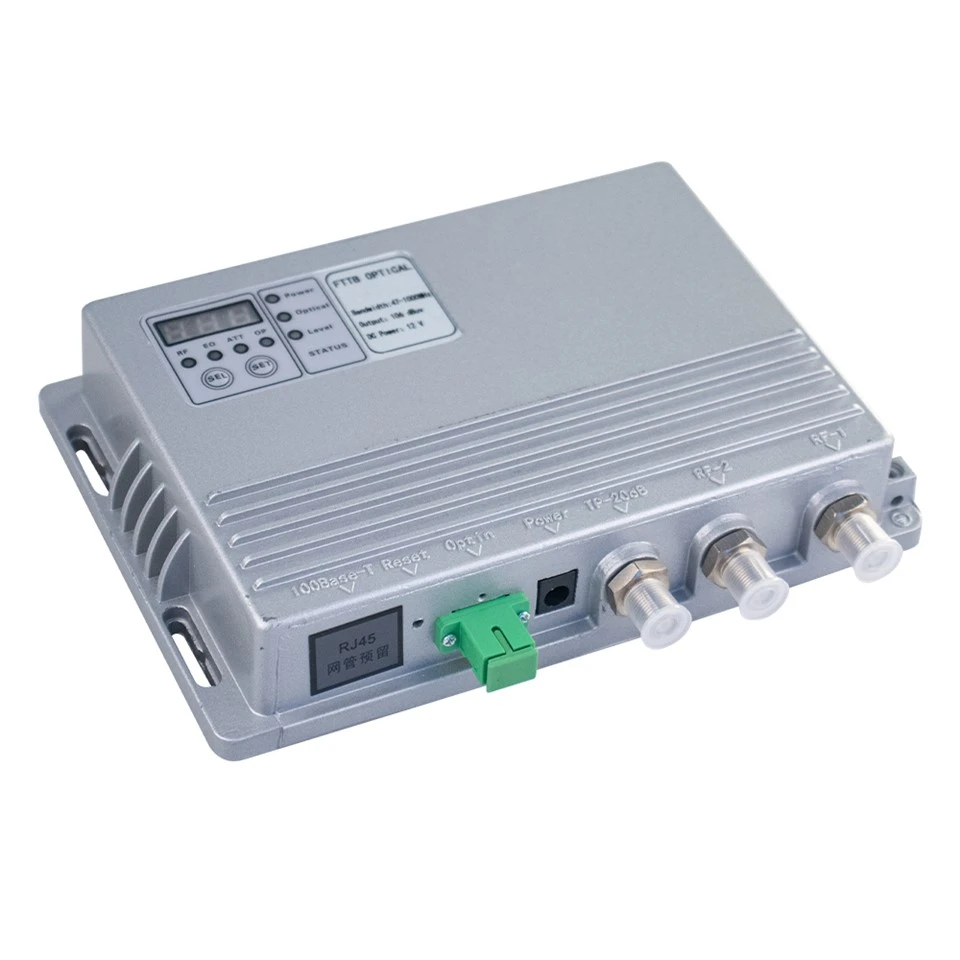

FTTB Optisk mottagare

Med litet skal, kompakt och rimlig inre kretsstruktur och utmärkta prestationsindikatorer. Det är det första valet för bostadsområde och hemfiberoptiskt nätverk.

Skicka förfrågan

produkt introduktion

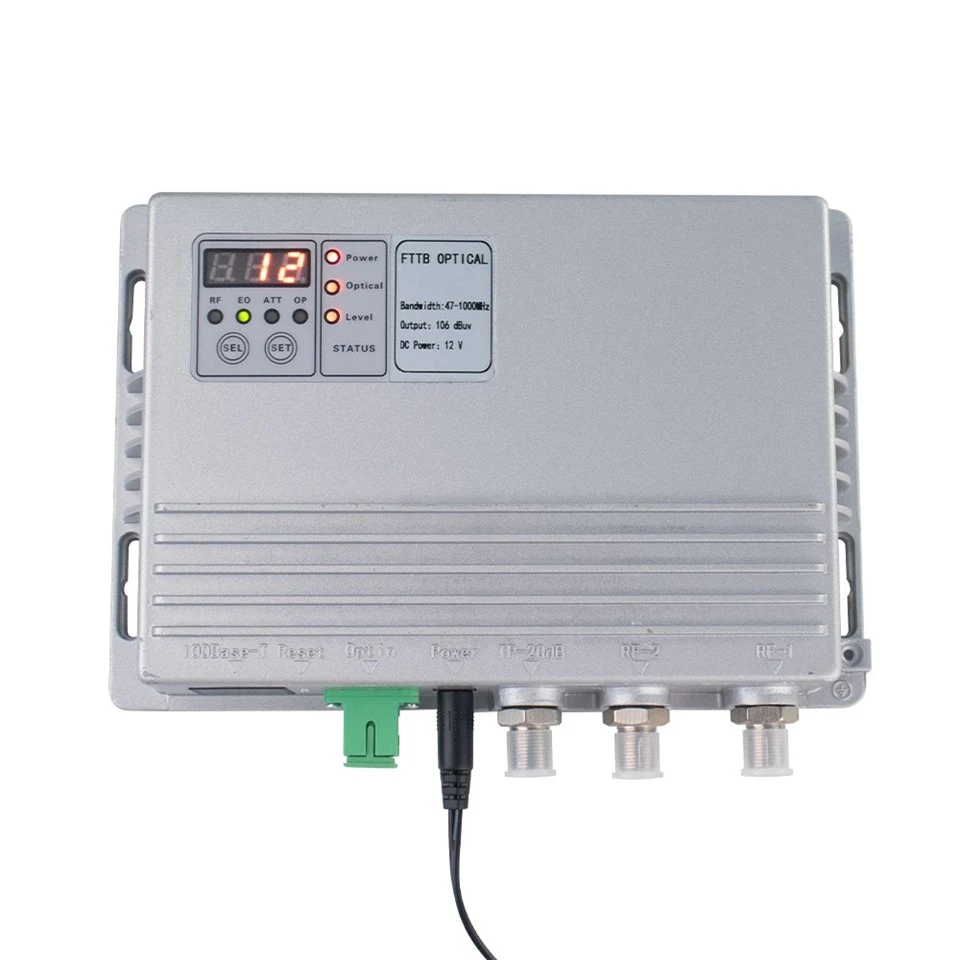

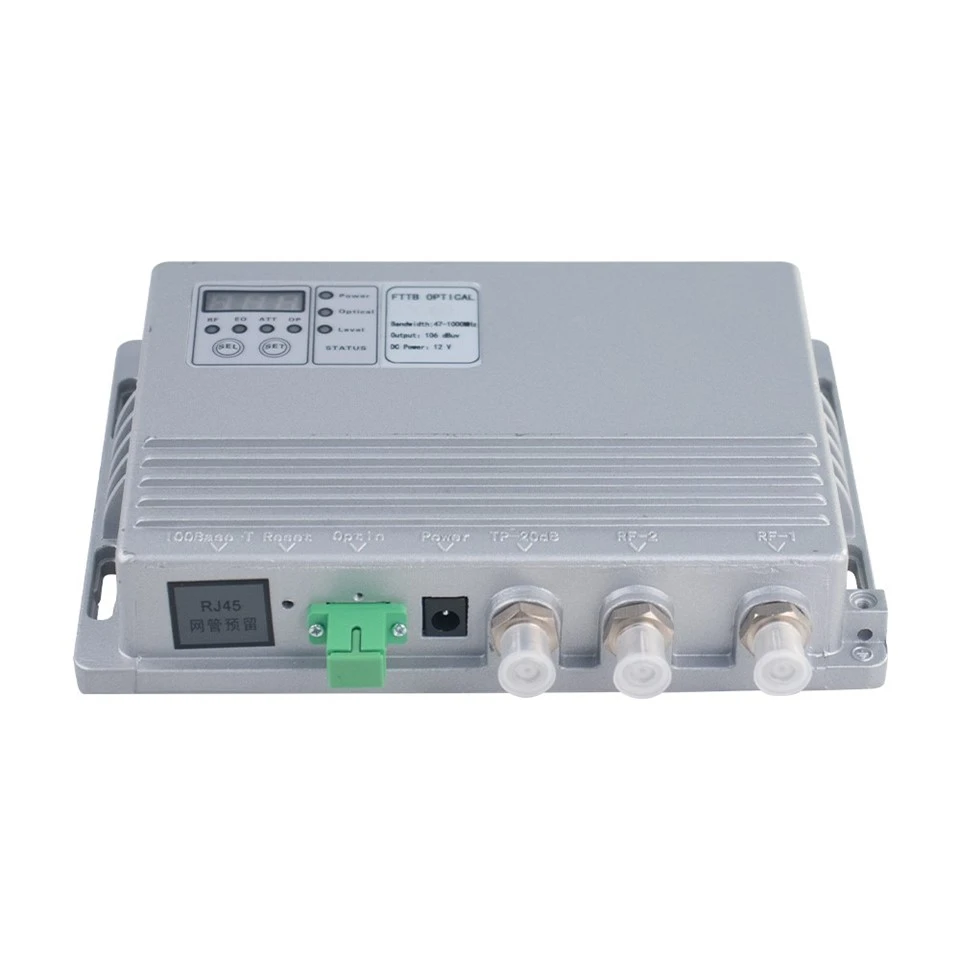

SRB-200 optical receiver

Produktbeskrivning:

SRB Series Optical Mottagare är en praktisk optisk mottagare av inomhus typ som är utformad för att möta Network Fiber Renovation Project. Denna produkt har 1 till 2 RF -utgångsportar. Och ställ in den optiska AGC -funktionen när +2 dbm ~ -6 dbm när du får utgången kan upprätthållas vid 106dbμV ovan (dual); Skal med gjuten aluminiumskal.

Funktionella funktioner:

45 MHz till 1000 MHz plattform bredband och 1310, 1550 DEAL -fönsterdesignplattform;

Perfect Surge Suppression Circuit med högpassfilter, med starkt motstånd mot blixtnedslag och förebyggande av överspänningspåverkan;

Låg effektförbrukning, hela kraftförbrukningen är mindre än 15W; och har en digital skärm och online -operationsfunktion.

Typ II -transponder kan användas.

Specifikationer för FTTB -optisk mottagare

Serie No.	Punkt	Tekniska parametrar	Anmärkningar
1	Mottagen våglängd	1290-1600 nm
2	Input Optical Reflection Loss	>45dB
3	Aktuell lyhördhet	0. 85a/w (1310nm Representativt värde)
4	Utbud av mottagen optisk kraft	+3 dbm --9 dbm
5	utgångsnivå	106DBμV ± 1dB	+2 dbm - -6 dbm mottagning
6	Fibertyp	Enkelläge (9/125Nm)
7	Fiberoptisk anslutningstyp	FC/APC eller SC/APC
8	Motsvarande brusinmatningsström	Mindre än eller lika med 8Pa√Hz	SJ/T 10663-1995 No.4.21
9	Frekvensbandbredd	87-1002 MHz
10	RF i bandflatet	± ± 1dB
11	RF -reflektionsförlust	Större än eller lika med 16dB (45-1000 MHz)
12	Systemlänkmätningar	C/n större än eller lika med 46dB	notera
		C/ctb större än eller lika med 62dB
		C/CSO större än eller lika med 62dB
13	Testhamnnivå	-20 db	Relativt huvudutgången
14	Vinstjusteringsintervall	0 ~ 20dB (1 dB framsteg)	(av produkter) lämna fabriken 0 db
15	Utbud av tiltjusteringar	0 ~ 14dB (1 dB framsteg)	(av produkter) lämna fabriken 0 db
16	RF -utgångsanslutning	F-anslutare
17	Strömförsörjningsspänning för AC	DC +12 A/1A
18	maximal kraftavbrott	Mindre än eller lika med 10W
Obs: Under de angivna länkförlustvillkoren konfigurerar du 59 PAL-D-analoga TV-kanalsignaler inom frekvensområdet 550 MHz och överför digitala moduleringssignaler inom 550 MHz till 862 MHz-frekvensområdet. Nivån för den digitala moduleringssignalen (inom en 8 MHz bandbredd) är 10dB lägre än bärnivån för den analoga signalen. När den optiska mottagarens ingång är optisk effekt -6 dbm, mät c/ctb, c/cso och c/n. Den nominella RF -utgångsnivån är på 862 MHz -frekvenspunkten, varvid den faktiska utgången är 10dB lägre.
