2-vägs returväg utomhusoptisk mottagare

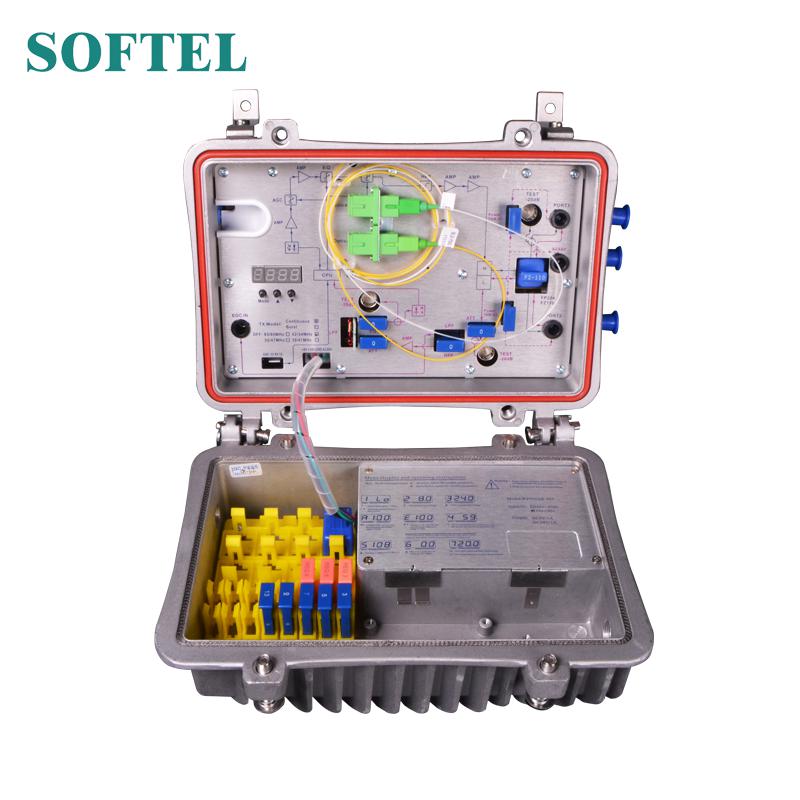

SR812ST är vår senaste högklassiga optiska mottagare för CATV-nätverk. Förförstärkaren antar full GaAs MMIC, efterförstärkaren antar GaAs modul. Mikroprocessorstyrning, digital visning av parametrarna, teknisk felsökning är särskilt lätt.

Skicka förfrågan

produkt introduktion

Prestandaegenskaper

1. Högt svar PIN-fotoelektrisk konverteringsrör.

2.Optimerad kretsdesign, SMT-processproduktion, optimerad signalväg, gör den fotoelektriska signalöverföringen av denna 2-vägs returväg utomhusoptisk mottagare mer smidig.

3.Specialiserat RF-dämpningschip, med god RF-dämpning och linjär jämvikt, hög noggrannhet.

4.GaAs förstärkarenhet, effektdubblarutgång, med hög förstärkning och låg distorsion.

5.Single Chip Microcomputer (SCM) styrutrustning fungerar, LCD visar parametrar, bekvämlighet och intuitiv drift och stabil prestanda.

6. Utmärkt AGC-prestanda, när det ingående optiska effektområdet är －9 ～＋ 2dBm, håller utgångsnivån oförändrad, CTB och CSO i princip oförändrade.

7.Reserverad gränssnitt för datakommunikation, kan ansluta till klass Ⅱ nätverkshanteringssvar, åtkomst till nätverkshanteringssystem.

8.Return-emission kan välja burst-läge för att minska bruskonvergensen och minska antalet mottagare.

Teknikparameter

Artikel	Enhet	Tekniska parametrar
Framåt optisk mottagningsdel
Optiska parametrar
Få optisk kraft	dBm	-9 ~ +2
Optiskt returförlust	dB	> 45
Optisk mottagningsvåglängd	nm	1100 ~ 1600
Optisk anslutningstyp		FC / APC, SC / APC eller specificeras av användaren
Fibertyp		Singelläge
Länkprestanda
C / N-	dB	≥ 51 (-2dBm ingång)
C / CTB	dB	≥ 65		Utgångsnivå 108dBμV EQ 6dB
C / CSO	dB	≥ 60
RF-parametrar
Frekvensomfång	MHz	45 ~ 862			45 ~ 1000
Planhet i bandet	dB	± 0,75			± 0,75
Nominell utgångsnivå	dBμV	≥ 108			≥ 108
Max utgångsnivå	dBμV	≥ 114			≥ 112
Output Returförlust	dB	(45 ~ 550MHz) ≥16 / (550 ~ 1000MHz) ≥14
Outputimpedans	Ω	75			75
Elektronisk kontroll EQ Range	dB	0 ~ 15			0 ~ 15
Elektronisk kontroll ATT Range	dBμV	0 ~ 20			0 ~ 20
Returnera den optiska utsläppsdelen
Optiska parametrar
Optisk sändvåglängd	nm	1310 ± 10, 1550 ± 10 eller specificeras av användaren
Output Optisk kraft	mW	0,5, 1, 2
Optisk anslutningstyp		FC / APC, SC / APC eller specificeras av användaren
RF-parametrar
Frekvensomfång	MHz	5 ~ 65 (eller specificeras av användaren)
Planhet i bandet	dB	± 1
Ingångsnivå	dBμV	72 ~ 85
Outputimpedans	Ω	75
NPR Dynamic Range	dB	≥15 (NPR≥30 dB) Använd DFB-laser	≥10 (NPR≥30 dB) Använd FP-laser
Allmän prestanda
Matningsspänning	V	A: AC (150-265) V; B: AC (35 ~ 90) V
Driftstemperatur	℃	-40 ~ 60
Förvaringstemperatur	℃	-40 ~ 65
Relativ luftfuktighet	%	Max 95% ingen kondens
Konsumtion	VA	≤ 30
Dimensionera	mm	260 （L） * 200 （W） * 130 （H）
