HFC optisk nod
5-862MHz
Singelläge

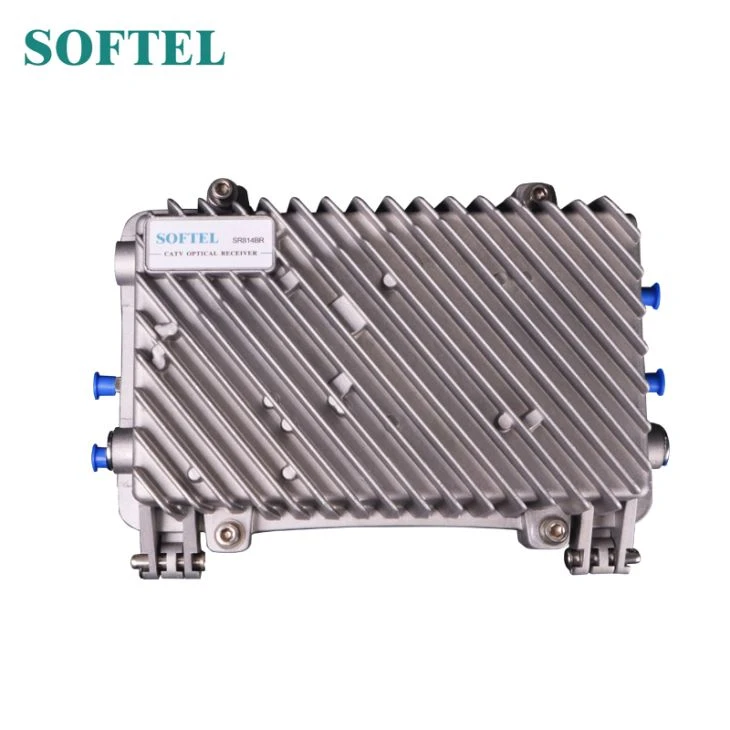

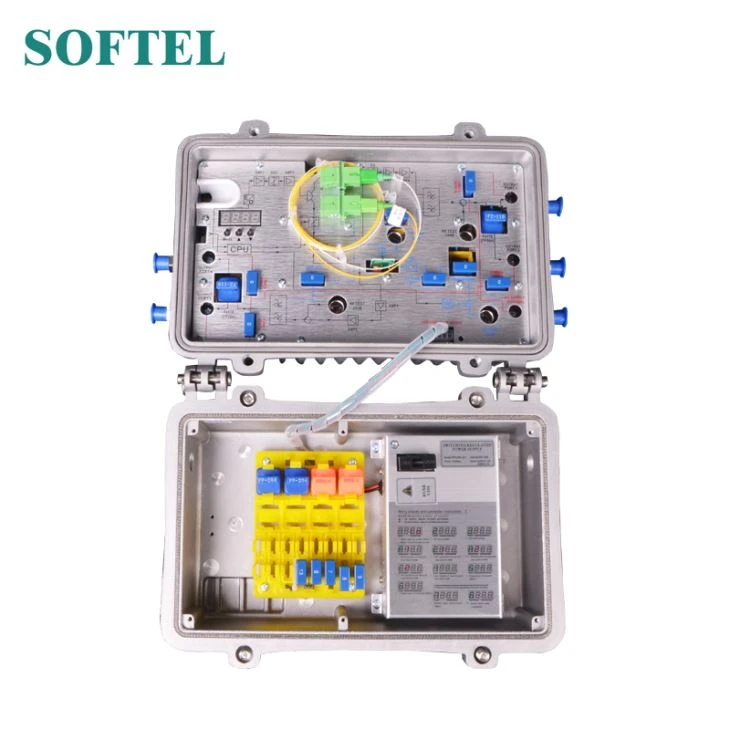

HFC optisk nod
SR814 / SR814R är en högklassig fyrvägs HFC Optical Node. Det är den viktigaste utrustningen för att bygga CATV-nätverket.
Prestandaegenskaper
PIN-fotoelektrisk konverteringsrör med högt svar.
Optimerad kretsdesign, SMT-processproduktion, optimerad signalväg, gör
fotoelektrisk signalöverföring mer smidig.
Specialiserat RF-dämpningschip, med god RF-dämpning och linjär jämvikt, hög noggrannhet.
GaAs förstärkarenhet, effekt dubbelt ut, med hög förstärkning och låg distorsion.
Single Chip Microcomputer (SCM) styrutrustning fungerar, LCD visar parametrarna,
bekvämlighet och intuitiv drift och stabil prestanda.
Utmärkt AGC-prestanda, när det ingående optiska effektområdet är －9 ～ ＋ 2dBm, utgången
nivå förblir oförändrad, CTB och CSO i princip oförändrade.
Reserverat datakommunikationsgränssnitt, kan ansluta till klass Ⅱ nätverkshantering
responder, åtkomst till nätverkshanteringssystem.
Returväg kan välja burst-läge för att minska bruskonvergensen kraftigt och kraftigt
öka kvaliteten och tillförlitligheten i nätverksdrift.
Parameter
| Artikel | Enhet | HFC optisk nod(SR814 / SR814R) |
| Framåt optisk mottagningsdel | ||
| Optiska parametrar | ||
| Få optisk kraft | dBm | -9 ~ +2 |
| Föreslå användningsområde | dBm | -3 ~ +1 |
| Returförlust | dB | GG gt; 45 |
| Optisk våglängd | nm | 1100 ~ 1600 |
| Anslutningstyp | FC / APC, SC / APC eller OEM | |
| Fibertyp | Singelläge | |
| Länkprestanda | ||
| C/N | dB | ≥ 51 （-2dBm ingång） |
| C / CTB | dB | ≥ 69 |
| C / CSO | dB | ≥ 60 |
| RF-prestanda | ||
| Frekvensomfång | MHz | 45/87 ~ 750/862 |
| Planhet i bandet | dB | ±0.75 |
| Nominell utgångsnivå | dBμV | ≥ 108 |
| Max utgångsnivå | dBμV | ≥ 112 |
| Output Returförlust | dB | ≥16 (45-550MHz) / ≥14 (550-862MHz) |
| Outputimpedans | Ω | 75 |
| Elektronisk kontroll EQ Range | dB | 0～10 |
| Elektronisk kontroll ATT Range | dBμV | 0～20 |
| Return Transmit Performance Parameter | ||
| Optisk parameter | ||
| Optisk sändvåglängd | nm | 1310±10 |
| Lasertyp | FP- eller DFB-laser | |
| Output Optisk kraft | dBm | 1 ~ 3 |
| Anslutningstyp | FC / APC SC / APC | |
| RF-parameter | ||
| Frekvensomfång | MHz | 5 ~ 30/65 |
| Planhet i bandet | dB | ±1 |
| Ingångsnivå | dBμV | 90 ~ 98 |
| Outputimpedans | Ω | 75 |
| NPR | dB | ≥10 (NPR≥30 dB) |
| Allmän parameter | ||
| Matningsspänning | V | A: AC 135 ~ 250; B: AC 35 ~ 90 (50Hz) |
| Driftstemperatur | -40~60 | |
| Förvaringstemperatur | -50 ~ +70 | |
| Relativ luftfuktighet | % | Max 95% Ingen kondens |
| Konsumtion | VA | ≤ 40 |
| Dimensionera | mm | 340(L)×220(W)×140(H) |
