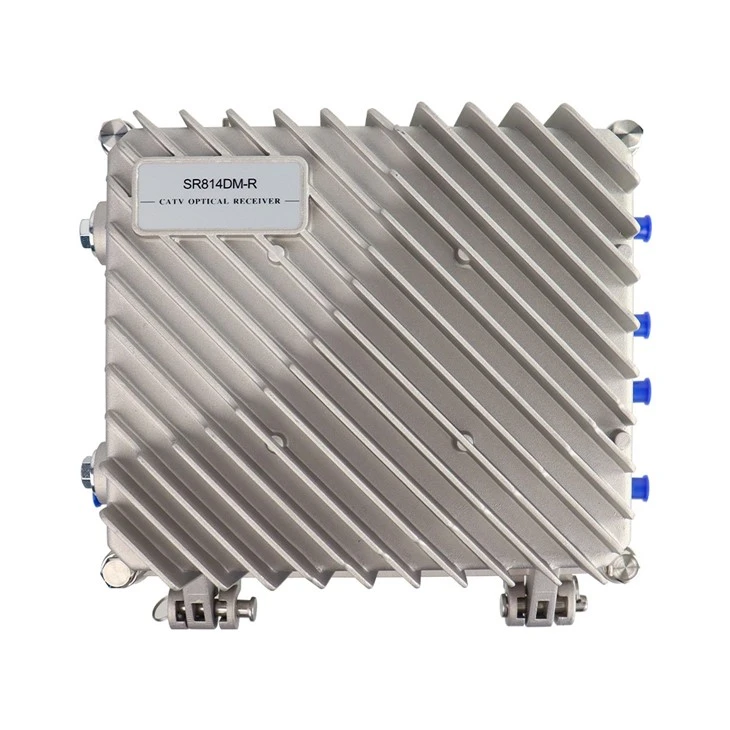

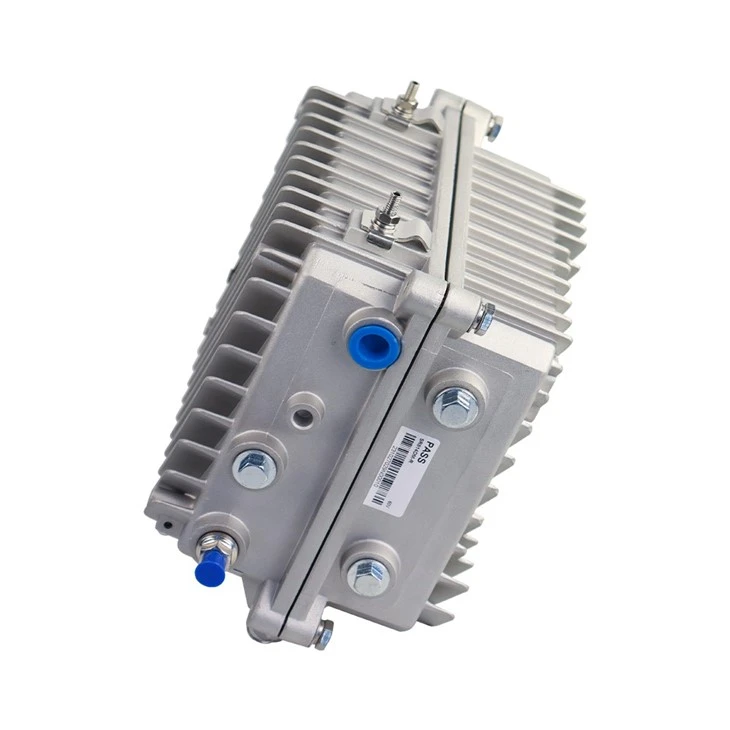

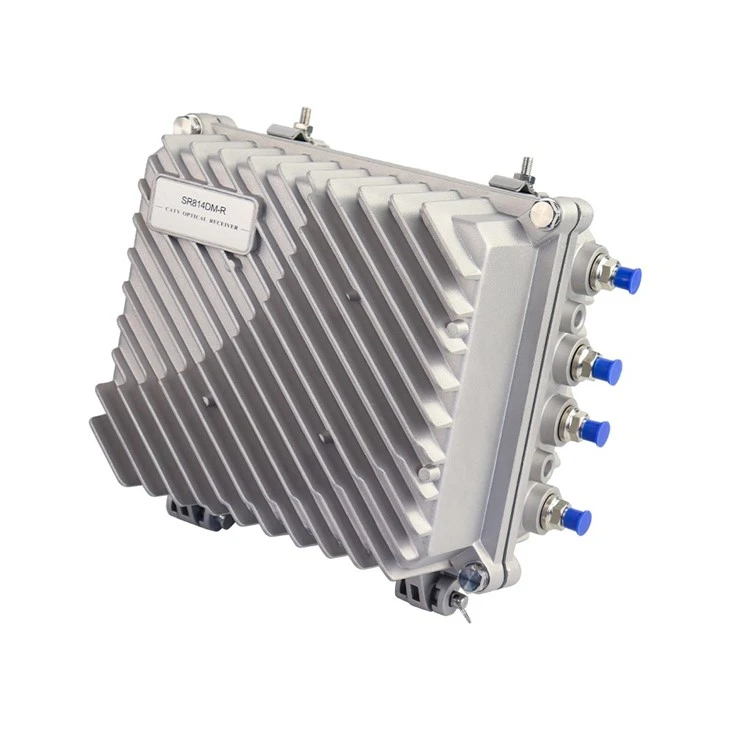

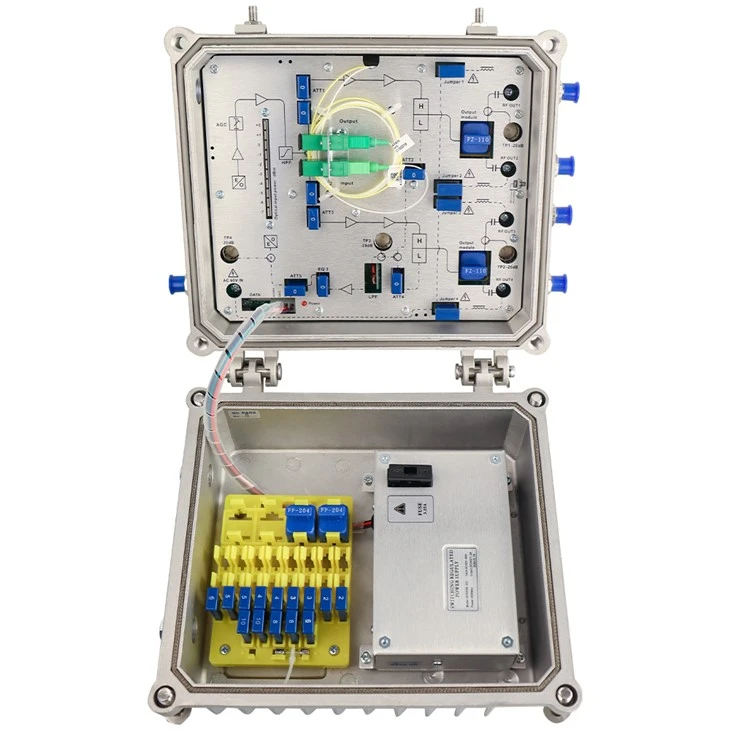

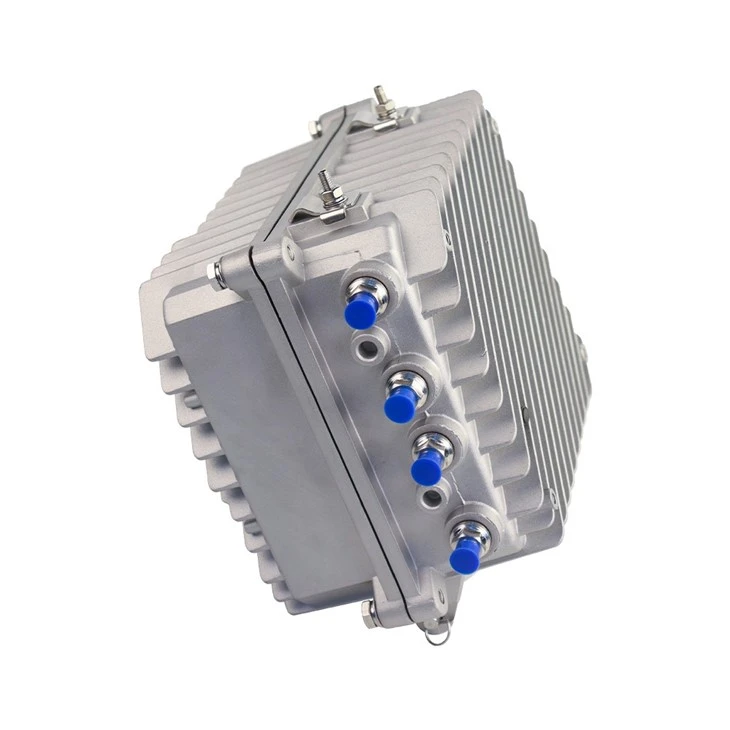

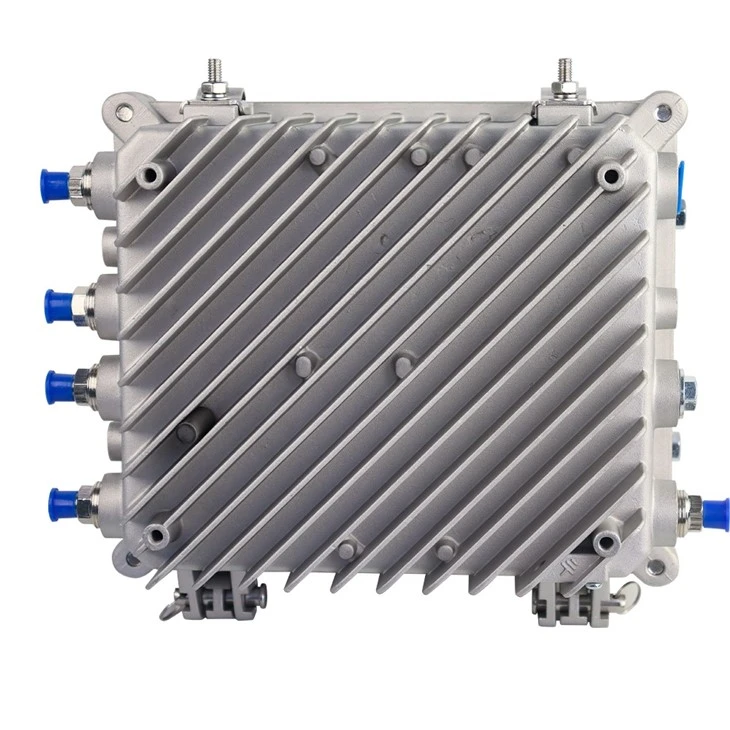

SR814DM utomhus CATV Optisk mottagare

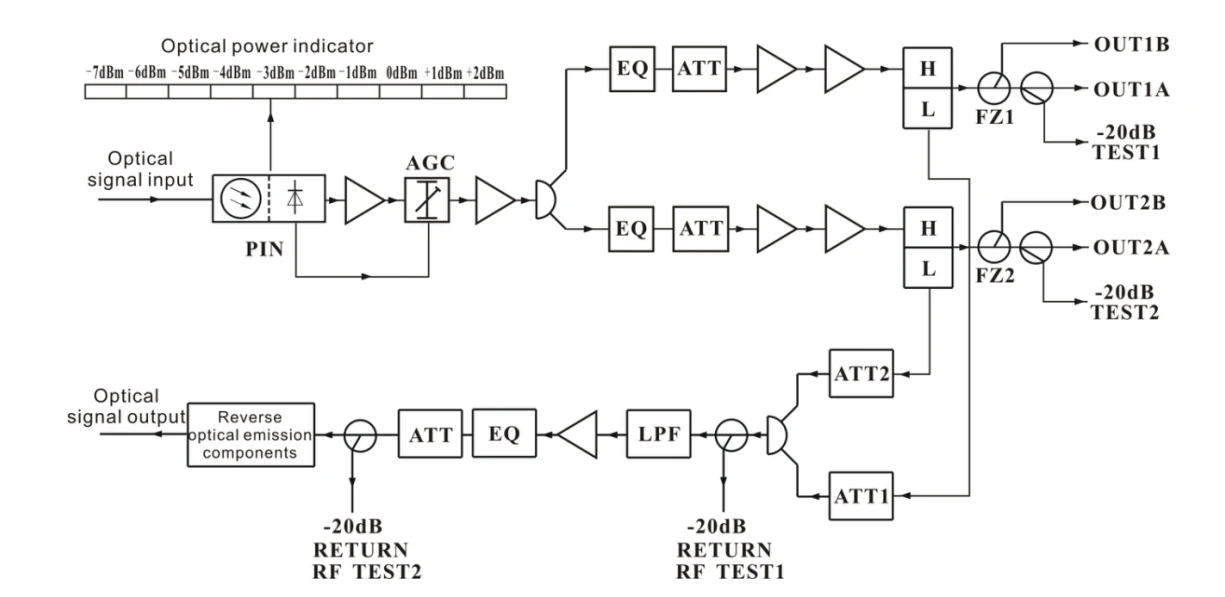

Produktöversikt
SR814DMUtomhus CATV Optical Mottagare är vår nya höga - Klass 4 - Way Output CATV Network Optical Mottagare. Pre - -förstärkaren antar alla - GaAs MMIC, postförstärkare antar GAAS-modul. Optimerad kretsdesign Koordinat med vår 10 -åriga designupplevelse, enheten uppnår högpresterande index. Justering av RF -dämpning och utjämning antar båda fasta dämpare som gör konstruktionsfelsökningen mycket bekvämlighet. Det är de viktigaste produkterna att bygga CATV -nätverk.
Prestationsegenskaper
Fotoelektriskt omvandlingsrör med hög svar.
10 Bar LED -optiska kraftinstruktioner, visar mer exakt den optiska kraften.
Optimerad kretskonstruktion, pre - -steget antar SMT -bearbetning, medan post - -steget antar modulförstärkning av typisk krets som gör RF -signalen linjär mer prefekt.
Justering av RF -dämpning och utjämning båda antar fast dämpare -insats, EQ Position Insert ATT Inserter kan ändra jämvikten, så ingenjörsfelsökningen är mycket bekvämlighet.
Dubbel effektutgång, hög förstärkning och låg distorsion.
Optisk AGC -kontroll, när ingångsoptisk effekt är -7 ~ +2 dbm, utgångsnivån, CTB, CSO i princip oförändrad.
Teknikparametrar
|
Punkt |
Enhet |
Tekniska parametrar |
|
|
Fram del |
|||
|
Optiska parametrar |
|||
|
Ta emot optisk kraft |
dbm |
-7 ~ +2 |
|
|
Optisk returförlust |
dB |
>45 |
|
|
Optisk mottagande våglängd |
nm |
1100 ~ 1600 |
|
|
Optisk anslutningstyp |
FC/APC, SC/APC eller specificerad av användaren |
||
|
Fibertyp |
Enkelläge |
||
|
LänkPrestanda |
|||
|
C/N |
dB |
Större än eller lika med 51 (-2dbm ingång) |
|
|
Ctb |
dB |
Större än eller lika med 65 |
Utgångsnivå 108 DBμV Balanserad 6db |
|
Co |
dB |
Större än eller lika med 60 |
|
|
RF -parametrar |
|||
|
Frekvensområde |
MHz |
45 ~ 862/1003 (eller specificerad av användaren) |
|
|
Flathet i band |
dB |
±0.75 |
|
|
Fast sluttning |
dB |
2±0.5 |
|
|
Nominell utgångsnivå |
dbμv |
Större än eller lika med 108 |
|
|
Max utgångsnivå |
dbμv |
Större än eller lika med 112 |
|
|
Output Return Loss |
dB |
Större än eller lika med 14 |
|
|
Produktionsimpedans |
Ω |
75 |
|
|
Fast ATT och EQ (vanligt bruk) |
dB |
2.3.4.5.6.7.9.13 (eller specificerad av användaren) |
|
|
Omvänd del |
|||
|
Optiska parametrar |
|||
|
Optisk sändningsvåglängd |
nm |
1310 ± 10, 1550 ± 10 eller specificerad av användaren |
|
|
Output Optical Power |
mw |
0.5, 1, 2 |
|
|
Optisk anslutningstyp |
FC/APC, SC/APC eller specificerad av användaren |
||
|
RF -parametrar |
|||
|
Frekvensområde |
Mhz |
5 ~ 65 (eller specificerad av användaren) |
|
|
Flathet i band |
dB |
±1 |
|
|
Inmatningsnivå |
dbμv |
72 ~ 85 |
|
|
Produktionsimpedans |
Ω |
75 |
|
|
Allmän prestanda |
|||
|
Strömspänning |
V |
A: AC (150 ~ 265) V; B: AC (35 ~ 90) V |
|
|
Driftstemperatur |
grad |
-40~60 |
|
|
Lagringstemperatur |
grad |
-40~65 |
|
|
Relativ luftfuktighet |
% |
Max 95% non - kondensering |
|
|
Konsumtion |
Va |
Mindre än eller lika med 30 |
|
|
Dimensionera |
mm |
240(L)╳ 240(W)╳ 150(H) |
|

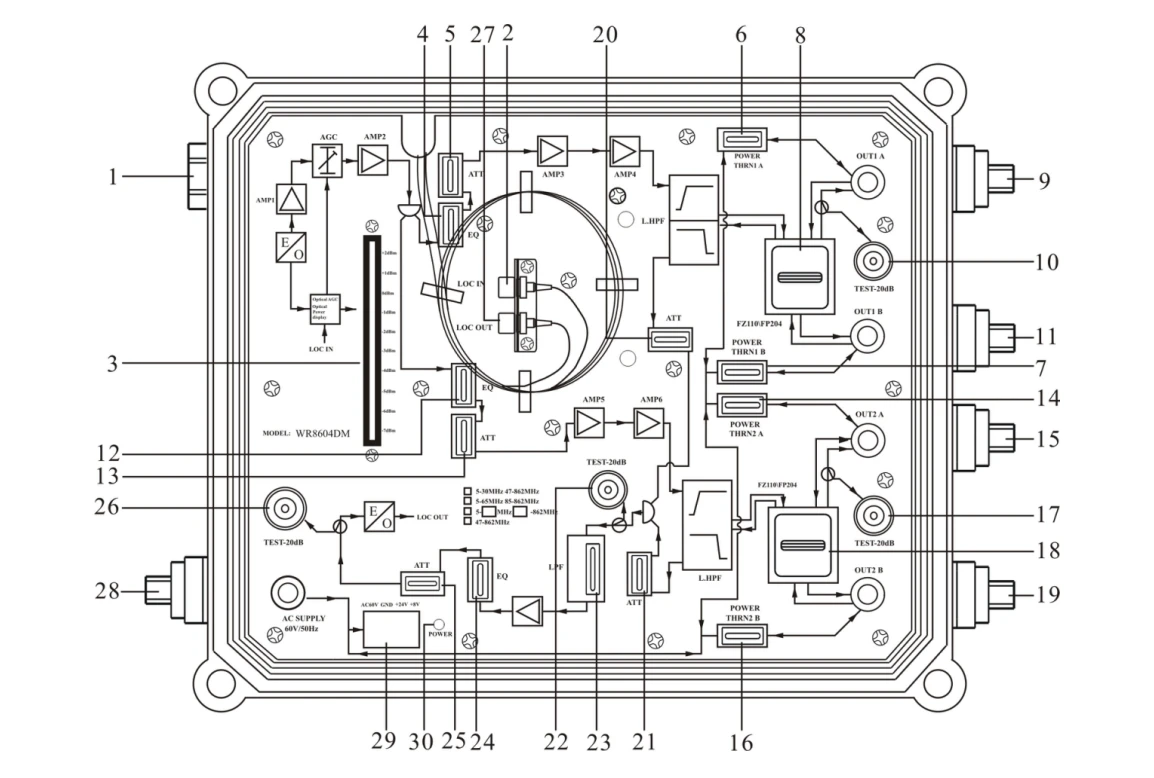

Strukturdiagram över SR814DM utomhus CATV Optisk mottagare
|
1. Optisk fiberinmatning |
2. Framåt fiberadapter |
3. Ingångsoptisk kraft Indikator |
|
4. Channel 1 Forward RF Eq Insats |
5. Kanal 1 framåt RF ATT Insats |
6. Kanal 1 över - ström Inserter 1 |
|
7. Kanal 1 över - ström Inserter 2 |
8. Channel 1 Output Tap (splitter) |
9. Kanal 1 RF -utgång a |
|
10. Kanal 1 RF -utgångstest (-20dB) |
11. Kanal 1 RF -utgång b |
12. Channel 2 Forward RF EQ Insats |
|
13. Channel 2 Forward RF ATT -insats |
14. Kanal 2 över - ström Inserter 1 |
15. Kanal 2 RF -utgång a |
|
16. Kanal 2 över - ström Inserter 2 |
17. Kanal 2 RF -utgångstest (-20dB) |
18. Channel 2 Output Tap (Splitter) |
|
19. Channel 2 RF -utgång b |
20. Channel 1 Reverse RF ATT Insats |
21. Channel 2 Reverse RF ATT Insats |
|
22. Omvänd RF-test 1 (-20dB) |
23. Reverse Low - Passfilterinläggare |
24. Omvänd RF EQ -infästare |
|
25. Omvänd RF ATT -insättare |
26. Omvänd RF-test 2 (-20dB) |
27. Omvänd fiberadapter |
|
28. AC 60V Power Input |
29. Huvudkortets kraftuttag |
30. Strömindikator |
