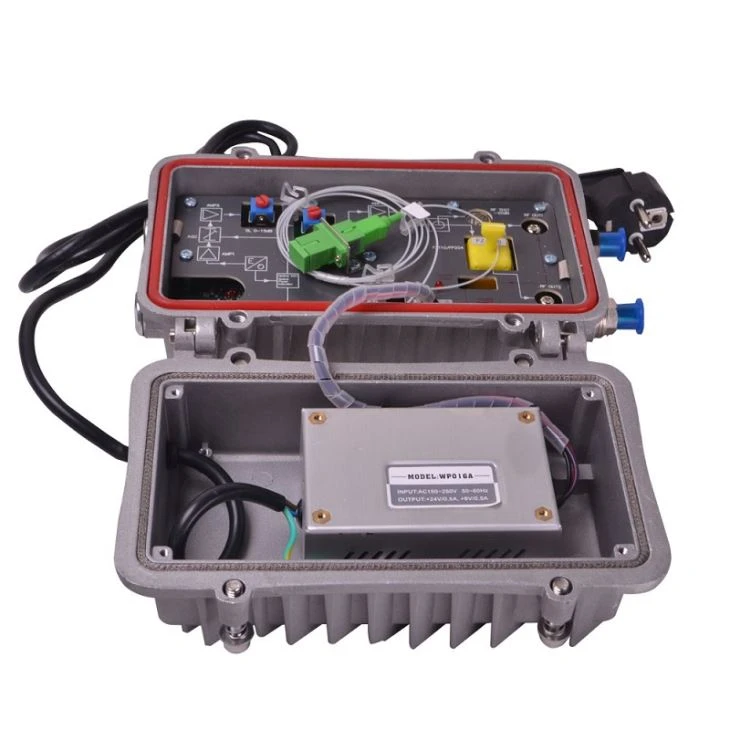

Utomhusmodulär optisk nod
Outdoor Modular Optical NodeSR 812 S är vår nya optiska mottagare av CATV-nätverk med bra kvalitet och konkurrenskraftiga priser.
PerformanceCharacteristics
PIN-fotoelektrisk konverteringstub med högt svar.
Optimerad kretskonstruktion, SMT-processproduktion, optimerad signalväg, gör den fotoelektriska signalöverföringen mer bra.
Specialiserat RF-dämpningschip, bra RF-dämpning och linjär jämvikt, högaccuracy.
GaAs förstärkarenhet, dubbel effekt, hög förstärkning och låg distorsion.
Mikroprocessorstyrning arbetsstatus, digital visning av parametrar, bekvämlighet och intuitiv drift och stabil prestanda.
Utmärkt AGC-prestanda, när det ingående optiska effektområdet är - 8 ～ ＋ 2 dBm, utgångsnivån hålls oförändrad, CTB och CSO grundläggande inställda.
Teknikparametrar
Artikel | Enhet | Utomhusmodulär optisk nod | |
Optiska parametrar | |||
Få optisk kraft | dBm | -8 ~ +2 | |
Optiskt returförlust | dB | GG gt; 45 | |
Optisk mottagning Våglängd | nm | 1100 ~ 1600 | |
Optisk anslutningstyp | FC / APC, SC / APC eller specificeras av användaren | ||
Fibertyp | Singelläge | ||
Länkprestanda | |||
C/N | dB | ≥ 51 （- 2dBm ingång） | |
C / CTB | dB | ≥ 65 | Output Level 106 dBμV Balanced 6 dB |
C / CSO | dB | ≥ 60 | |
RF-parametrar | |||
Frekvensomfång | MHz | 45 ~862 | |
Planhet i bandet | dB | ±0.75 | |
Nominell utgångsnivå | dBμV | ≥ 106 | |
Max utgångsnivå | dBμV | ≥ 110 | |
Output Returförlust | dB | ≥14 | |
Outputimpedans | Ω | 75 | |
Elektronisk styrning EQ Räckvidd | dB | 0～10 | |
Elektronisk styrning ATT Räckvidd | dBμV | 0～20 | |
Allmän prestanda | |||
Matningsspänning | V | AC （130 ~ 265） V eller AC (35 ~ 85) V | |
| Driftstemperatur | ℃ | -40~60 |
Relativ luftfuktighet | % | Max 95% ingen kondens |
Konsumtion | VA | ≤ 15 |
Dimensionera | mm | 185（L）╳140（W）╳91（H） |

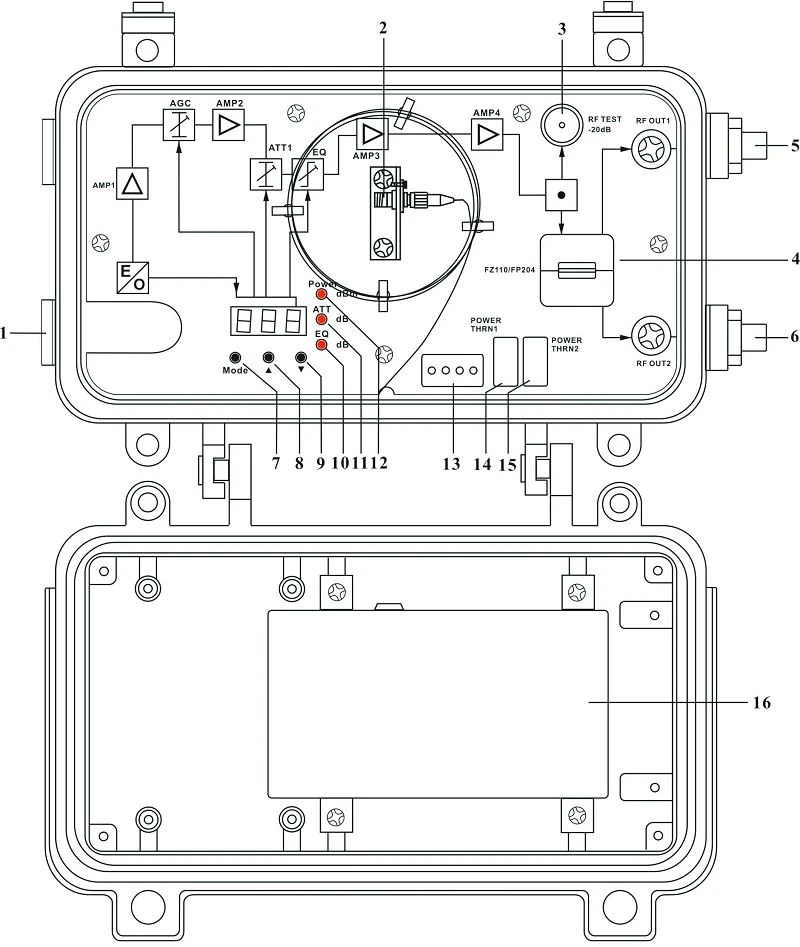

StructureDiagram of Outdoor Modular Optical Node
1. Optisk fiberinmatning | 2. Optisk fiberadapter |
3. -20dB RF-testport | 4. Utmatningskran eller splitter |
5. RF-utgång 1 | 6. RF-utgång 2 |
7. Lägesvalsknapp | 8. UPP-knapp |
9. NED-knapp | 10. Elektronisk kontroll EQ-lägesindikator |
11. Elektronisk kontroll ATT-lägesindikator | 12. Indikator för optisk effektläge |
13. Mainboard power interface | 14. Strömförsörjning överström insättare 1 |
15. Strömförsörjning överström insättare 2 | 16. Ändra strömförsörjning |
